Senzor de presiune GY15-3 Testarea performanței: Validarea fiabilității pentru aplicații aerospațiale critice

Pentru managerii de achiziții din sectorul aerospațial și echipele de asigurare a calității, datele testelor de performanță nu sunt doar o fișă de specificații, ci sunt dovada definitivă a capacității unei componente de a funcționa în condiții de stres operațional. Această analiză tehnică analizează protocoalele cuprinzătoare de testare a performanței pentru senzorul de presiune GY15-3 , o componentă de înaltă fiabilitate proiectată pentru aviația militară , sistemele de aeronave comerciale și senzorul de aviație de ultimă generație pentru platformele de drone . Vom examina ce înseamnă testarea riguroasă pentru deciziile de achiziție și integritatea sistemului pe termen lung.

Prezentare generală a produsului: Senzorul de presiune GY15-3

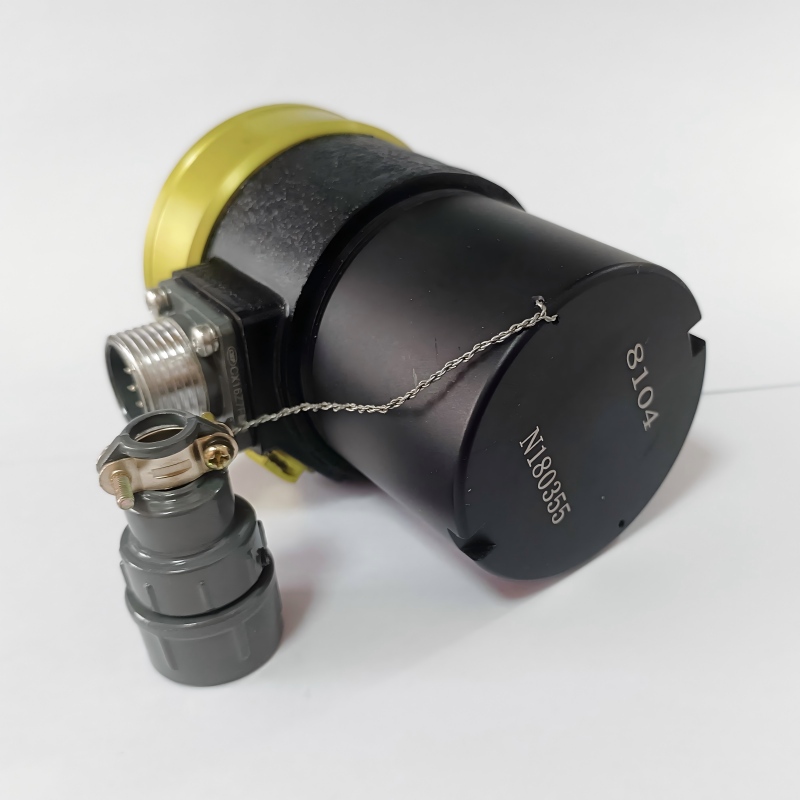

Senzorul de presiune YM GY15-3 este un traductor de presiune piezoresistiv conceput pentru măsurarea presiunii absolute sau manometrice în sisteme de fluide și gaze solicitante. Aplicațiile sale principale includ presiunea uleiului/combustibilului în motorul aeronavei , monitorizarea sistemului hidraulic, controlul presiunii în cabină (în avioane ) și presiunea sistemului de frânare în trenurile de mare viteză.

Design de bază și rezumatul specificațiilor

• Tehnologie de detectare: Senzor de siliciu piezoresistiv bazat pe MEMS cu compensare avansată a temperaturii.
• Intervalele de presiune: Disponibil de la 0-15 psi la 0-3000 psi, personalizabile pentru cerințe specifice OEM/ODM .
• Ieșire: ieșire ratiometrică 0,5-4,5 V DC sau 4-20 mA analogică.

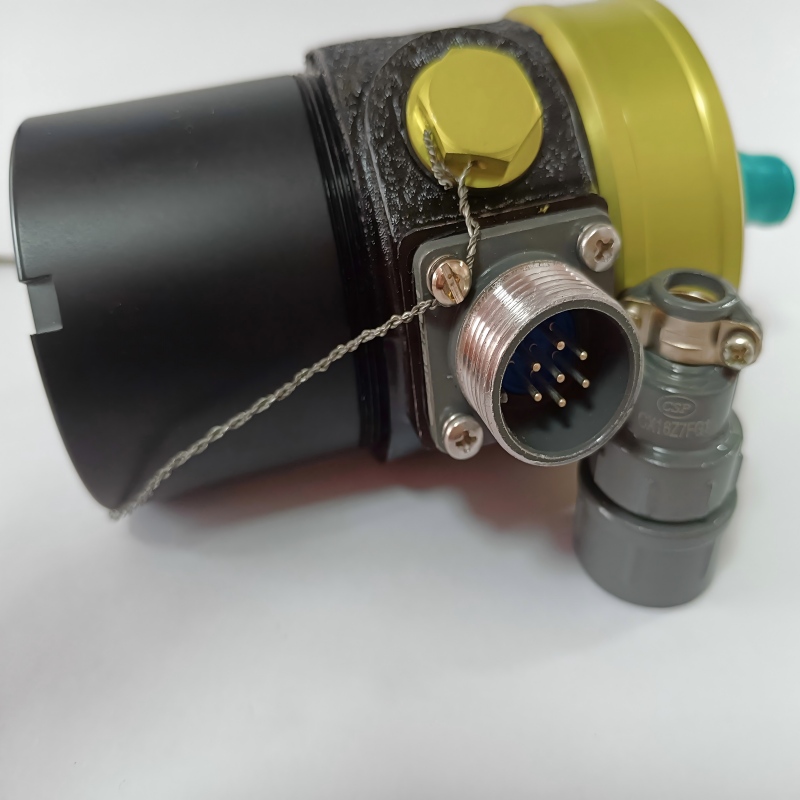

• Interfață electrică: cablu integrat sau conector de aviație conform MIL-DTL-38999.
• Compatibilitate cu mediile: Diafragmă de izolare din oțel inoxidabil compatibil cu Skydrol, fluide hidraulice, combustibili și aer.

Regimul de testare: dincolo de fișa de date

Testarea de performanță YM pentru GY15-3 este un proces în mai multe etape conceput pentru a simula o viață de stres operațional într-un interval de timp accelerat. Acest proces validează afirmația senzorului ca o componentă de aviație de înaltă calitate .

Categorii cuprinzătoare de teste de performanță

1. Testare de acuratețe și liniaritate

• Procedură: Senzorul este supus la puncte de presiune controlate cu precizie în întreaga sa gamă utilizând un standard de presiune trasabil NIST (de exemplu, tester de greutate mare). Ieșirea este măsurată în fiecare punct.
• Valori măsurate:
  • Non-liniaritate: Abatere de la o linie dreaptă cea mai potrivită (<±0,1% FS tipic).
  • Histerezis: Diferență de ieșire la apropierea aceluiași punct de presiune de la presiuni mai mici față de cele mai mari (<±0,05% FS).
  • Repetabilitate: Variație de ieșire la același punct de presiune în condiții identice (<±0,02% FS).

2. Testarea la stres de mediu (conform RTCA DO-160 / MIL-STD-810)

• Cicluri termice și testare operațională: Senzorii sunt ciclați între temperaturi extreme (de exemplu, de la -55°C la +125°C) în timpul funcționării. Precizia este verificată la temperaturi extreme.
• Testare de vibrații și șocuri: expus la profiluri de vibrații aleatorii și sinusoidale care simulează mediile de zbor și motorul aeronavei , precum și impulsuri de șoc mecanic.
• Expunerea la umiditate și ceață de sare: teste pentru integritatea etanșării și rezistența la coroziune pe termen lung, critice pentru instalarea senzorilor de aviație militară .

3. Stabilitatea pe termen lung și testarea ciclului de viață

• Rezistenta la cicluri de presiune: Senzorul sufera milioane de cicluri de presiune de la zero la scara completa si invers, simuland ani de functionare in serviciu pentru a valida rezistenta mecanica la oboseala.
• Evaluarea derivei pe termen lung: O populație de eșantion este menținută la o presiune și o temperatură constante pentru perioade lungi (de exemplu, 1000 de ore) pentru a măsura orice derive a ieșirii, asigurând longevitatea calibrării.

Tendințe din industrie și informații despre achiziții

Tendințe tehnologice emergente în detectarea presiunii

Industria se îndreaptă către senzori nativi digital cu condiționare a semnalului, diagnosticare și protocoale de comunicare pregătite pentru Industry 4.0 (IO-Link, CAN FD). În timp ce GY15-3 este un cal de bătaie analogic, echipa noastră de cercetare și dezvoltare dezvoltă în mod activ versiuni hibride și complet digitale. O altă tendință cheie este utilizarea simulării avansate și a gemenilor digitali pentru a prezice performanța și durata de viață a senzorului în condiții de stres virtual înainte de testarea fizică, accelerând dezvoltarea pentru partenerii OEM/ODM .

5 preocupări critice pentru achizițiile din Rusia și CSI

1. Documentație completă de testare și trasabilitate: Cerere de rapoarte de testare complete, traduse pentru fiecare lot, care demonstrează conformitatea cu GOST R 52931-2008 (dispozitive de presiune) și alte norme locale, cu trasabilitate completă de la senzor la certificat.
2. Performanța în medii de stres combinat: Datele de validare care arată acuratețea senzorului sunt menținute nu doar sub solicitări unice (temperatură SAU vibrații), ci și sub solicitări operaționale combinate tipice unui motor de avion zburător.
3. Compatibilitate cu fluidele regionale și practicile de întreținere: Dovada compatibilității cu fluide și lubrifianți hidraulici specifici (de exemplu, AMG-10, IPM-10) utilizați în flotele regionale și rezistență la mediile regionale de întreținere.
4. Rețeaua locală de calibrare și servicii: Disponibilitatea serviciilor de calibrare în regiunea CSI sau furnizarea de standarde de transfer pentru a permite instalațiilor MRO locale să mențină senzorii în conformitate cu specificațiile producătorului.
5. Rezistenta la variațiile calității energiei: performanța senzorului trebuie să fie stabilă, având în vedere potențialele fluctuații ale tensiunii și zgomotul electric în sistemele de alimentare ale aeronavelor regionale vechi.

Standarde aerospațiale cheie pentru senzorii de presiune

Specificațiile de achiziții trebuie să facă referire la aceste standarde critice:

• RTCA DO-160, Secțiuni: Temperatură și altitudine (Sec. 4), Variația temperaturii (Sec. 5), Umiditate (Sec. 6), Vibrații (Sec. 8), Soc (Sec. 7).
• SAE AS8002: Traductor de presiune aerospațială, specificații generale pentru.
• ISO 15408 (criterii comune): pentru senzori integrați în sisteme securizate, deși mai relevant pentru variantele digitale.
• ATEX / IECEx: Pentru senzori destinați atmosferelor potențial explozive (de exemplu, sisteme de inertizare a rezervorului de combustibil).

Facilitățile fabricii YM includ laboratoare de testare interne acreditate, capabile să efectueze majoritatea acestor validări standard, oferind clienților pachete de date certificate.

Infrastructura de testare și inovație YM

Profunzimea testării pentru GY15-3 este permisă de investiția semnificativă a YM în infrastructură și talent. Facilitățile noastre din fabrică dedică peste 2.000 mp laboratoarelor de calificare și fiabilitate, adăpostind echipamente precum scuturatoare cu mai multe axe, camere de șoc termic și controlere de presiune de precizie. Echipa noastră de cercetare și dezvoltare nu doar proiectează senzori; ei proiectează metodologii de testare. O realizare esențială a inovației este „Algoritmul nostru de testare accelerat”, care corelează datele de testare accelerată cu moduri de eșec din lumea reală, permițându-ne să anticipăm și să publicăm cifre MTBF (Timpul mediu între defecțiuni) mai precise pentru senzorii noștri de aviație și industriali.

Ghid de instalare, utilizare și întreținere

Pas cu pas: Verificarea instalării după testare

Chiar și un senzor perfect testat necesită o instalare corectă. Urmați această verificare după instalarea GY15-3:

1. Verificare înainte de alimentare: Verificați că toate conexiunile electrice la conectorul de aviație sunt sigure și fixate corect. Asigurați-vă că fitingurile orificiului de presiune sunt strânse conform specificațiilor și verificate scurgerile.
2. Verificare la zero la pornire: Cu sistemul la presiunea ambientală, aplicați putere. Măsurați semnalul de ieșire. Ar trebui să fie în intervalul de toleranță la presiune zero specificată pe foaia de calibrare individuală a senzorului (furnizată cu fiecare unitate).
3. Verificare span (dacă este posibil): Aplicați o presiune de referință cunoscută (de la o sursă calibrată) în apropierea intervalului de scară maximă a senzorului. Verificați că ieșirea se încadrează în specificațiile de precizie declarate.
4. Monitorizare în serviciu: pentru sistemele cu înregistrarea datelor, monitorizați ieșirea senzorului pentru zgomot anormal sau deplasare bruscă, care ar putea indica probleme de instalare (de exemplu, resturi, scurgeri), mai degrabă decât defecțiunea senzorului.

Întreținere de rutină și recalibrare

• Inspecție vizuală: parte a verificărilor de rutină ale sistemului. Căutați daune fizice, infiltrații de lichid sau coroziune.
• Verificare funcțională a zero: Verificați periodic citirea punctului zero cu sistemul depresurizat și la temperatură stabilă.
• Interval de recalibrare: Recomandat la fiecare 24 de luni pentru aplicații aviatice de înaltă calitate sau conform programului de întreținere al platformei. Senzorii în afara toleranței trebuie returnați la YM sau la un centru de service autorizat.

Întrebări frecvente (FAQ)

Î1: Fișa dvs. de date arată o precizie de ±0,25% FS. Testarea de performanță garantează că fiecare senzor îndeplinește acest lucru sau este o medie?

R: YM garantează că fiecare senzor individual GY15-3 livrat îndeplinește specificațiile de precizie de ±0,25% FS în intervalul său de temperatură compensat. Aceasta nu este o medie statistică. Fiecare unitate trece printr-o calibrare individuală și o suită de teste funcționale, iar coeficienții săi unici de calibrare sunt stocați. Testarea performanței pe loturi de eșantioane validează faptul că procesul nostru de producție este capabil să atingă în mod constant acest nivel de precizie.

Î2: Suntem un producător OEM/ODM pentru sisteme de drone. Puteți oferi GY15-3 un port de presiune personalizat și o carcasă mai ușoară?

R: Da, personalizarea este un punct forte. Echipa noastră de cercetare și dezvoltare lucrează direct cu clienți OEM/ODM pe variante de proiectare pentru fabricație. Am dezvoltat carcase ușoare din aluminiu și compozit și filete de porturi personalizate (de exemplu, UNF, metrice) pentru senzori de aviație specifici pentru aplicații cu drone . Aceste variante personalizate sunt supuse aceluiași regim riguros de testare a performanței ca și produsul standard.

Î3: Cum ține cont de testarea GY15-3 expunerea pe termen lung la Skydrol sau la alte fluide hidraulice pe bază de ester?

R: Aceasta este o parte critică a testării noastre de compatibilitate media și stabilitate pe termen lung. Efectuăm teste de imersie statică și dinamică în care senzorii sunt expuși la Skydrol încălzit pentru perioade îndelungate în timp ce sunt ciclați de presiune. Monitorizăm orice semne de degradare a elastomerului, coroziune a diafragmei sau deplasare a ieșirii. Diafragma de izolare din oțel inoxidabil GY15-3 și materialele selectate ale inelelor O sunt alese și validate în mod special pentru a rezista la aceste fluide agresive, o necesitate pentru orice senzor de aviație militară sau sistem de avion comercial.

De ce testarea definește parteneriatul nostru

Testarea exhaustivă de performanță din spatele senzorului de presiune GY15-3 este o reflectare directă a angajamentului YM față de parteneriat și reducerea riscurilor pentru clienții noștri. Investind în fabrici de clasă mondială și într-o echipă de cercetare și dezvoltare cu cunoștințe profunde, absorbim în avans sarcina de validare. Acest lucru oferă managerilor de achiziții și inginerilor încrederea care vine din date, nu doar din promisiuni. Transformă senzorul dintr-o marfă într-un bloc de construcție certificat și fiabil pentru aeronava , trenul sau sistemul dvs. de apărare, asigurând performanță, siguranță și valoare pe întregul ciclu de viață al produsului.

Referințe și lecturi suplimentare

• Institutul Național de Standarde și Tehnologie (NIST). (2020). Ghid pentru evaluarea și exprimarea incertitudinii rezultatelor măsurătorilor NIST. Notă tehnică NIST 1900.
• RTCA, Inc. (2010). DO-160G, Condiții de mediu și proceduri de testare pentru echipamentele aeropurtate. Secțiunile 4, 5, 6, 7, 8.
• SAE International. (2018). AS8002B, traductor de presiune aerospațială, specificații generale pentru. Warrendale, PA.
• Forumul de tehnologie a senzorilor pe ResearchGate. (2023, noiembrie). Discuție: „Corelația între testarea accelerată a duratei de viață și ratele de eșec în câmp pentru senzorii de presiune MEMS”.
