Manual de instalare a senzorului de aviație QDF-42A - Senzorul de aviație QDF-42A

Manual de instalare a senzorului de aviație QDF-42A: Ghid tehnic pentru integratorii de sisteme

Pentru managerii de achiziții și echipele de inginerie din producția și întreținerea aerospațială, instalarea corectă a componentelor este la fel de critică ca și specificațiile componentei. Acest ghid cuprinzător oferă proceduri detaliate de instalare, informații tehnice și context industrial pentru senzorul de aviație QDF-42A . Proiectat pentru medii solicitante, de la aviația militară la flotele comerciale, înțelegerea integrării sale corecte este esențială pentru asigurarea fiabilității, siguranței și conformității sistemului cu standardele aerospațiale stricte.

Prezentare generală a produsului: QDF-42A Specificații tehnice

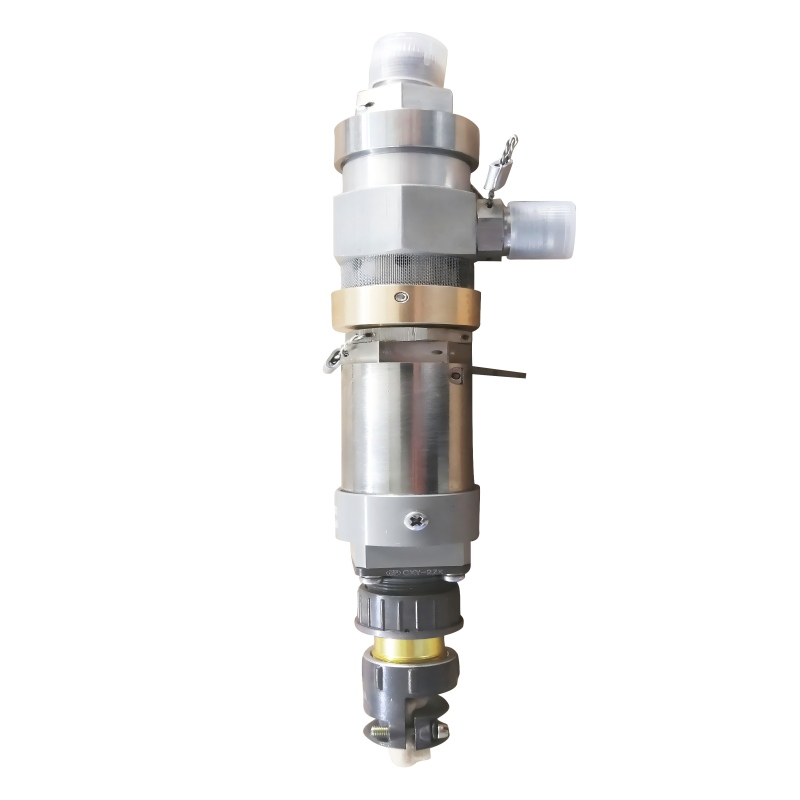

Senzorul de aviație YM QDF-42A este un senzor de presiune/debit diferențial de înaltă precizie conceput pentru aplicații critice de monitorizare în sistemele de aer de purjare a motoarelor de aeronave , sistemele de control al mediului (ECS) și măsurarea debitului de combustibil. Designul său robust îl face la fel de potrivit pentru senzori de aviație pentru aplicații cu drone și sisteme de aviație de înaltă calitate în avioane comerciale și trenuri .

Specificații cheie de pre-instalare

• Tip de măsurare: Presiune diferențială / Debit de masă
• Porturi de presiune: conectori duali G1/4" sau MS33656-4 pentru aviație , marcați clar presiune ridicată (H) și joasă (L).
• Interfață electrică: conector din seria MIL-DTL-38999 cu 4 pini, care asigură putere (9-32 VDC), masă și ieșire analogică (0-5V/4-20mA).
• Interval de funcționare: -40°C până la +125°C ambiental; calibrat pentru un interval specific de presiune diferențială (de exemplu, 0-50 psi).
• Semnal de ieșire: Ieșire analogică liniară corespunzătoare presiunii diferențiale măsurate.
• Material carcasă: aliaj de aluminiu anodizat cu acoperire rezistentă la coroziune.

Contextul industriei și standardele tehnologice

Cele mai recente tendințe tehnologice din industrie

Tendința în detectarea aerospațială este către senzori inteligenți, conectați în rețea, cu ieșiri digitale (de exemplu, IEEE 1451, ARINC 825) și monitorizare integrată a sănătății. În timp ce QDF-42A este un senzor analogic robust, principiile sale de design de precizie și durabilitate sunt fundamentale pentru aceste sisteme de ultimă generație. În plus, impulsul pentru fabricarea aditivă (imprimare 3D) a carcaselor senzorilor și a suporturilor de montare schimbă abordările de integrare, permițând instalații mai optimizate și ușoare în spații înguste.

Standarde relevante ale industriei

Instalarea și performanța QDF-42A sunt guvernate de standardele aerospațiale cheie:

• RTCA DO-160: Condiții de mediu și proceduri de testare pentru echipamentele aeropurtate. Senzorul este calificat pentru secțiunile relevante (Temperatura, Vibrații, Umiditate).
• SAE AS478: Procedura de instalare a sistemelor de indicare a presiunii și a temperaturii sistemului de fluide.
• MIL-STD-881: Structuri de defalcare a lucrărilor pentru articolele de material de apărare (relevant pentru planificarea integrării sistemelor în aviația militară ).
• Reglementările EASA/FAA: Circularele de consiliere (AC) și memorandumurile de certificare (CM) oferă linii directoare pentru instalarea echipamentelor pe aeronavele certificate.

Conformitatea cu aceste standarde este verificată în fabricile de ultimă generație ale YM, care includ camere de testare de mediu și instalații de calibrare a fluxului de fluide trasabile la standardele naționale.

Perspective strategice privind achizițiile

5 preocupări cheie pentru achizițiile din Rusia și regiunea CSI

1. Completitudinea documentației și certificării: documentația tehnică completă (în rusă/engleză), inclusiv declarațiile de conformitate EAC (conformitate euroasiatică) cu reglementările TR CU/EAEU și certificatele detaliate de calibrare sunt obligatorii.
2. Compatibilitate cu platformele vechi și actuale: Senzorii trebuie să interacționeze atât cu sistemele de aeronave din epoca sovietică (folosind protocoale/conectori specifice), cât și cu platformele moderne de origine occidentală operate în regiune.
3. Fiabilitate extremă la pornire la rece: Datele de performanță dovedite care arată că senzorul menține precizia și nu suferă de înghețare sau defecțiune a etanșării în condiții de înmuiere la rece până la -50°C.
4. Suport tehnic local și instruire: Disponibilitatea manualelor de instalare, a materialelor de instruire și a potențialului asistență la fața locului pentru facilitățile MRO (întreținere, reparație, revizie) din regiune.
5. Transparența lanțului de aprovizionare pentru articolele cu dublă utilizare: înțelegerea clară a originii componentelor și respectarea reglementărilor de control al exporturilor (de exemplu, Aranjamentul Wassenaar) pentru articolele care pot fi clasificate ca fiind cu dublă utilizare.

Cercetarea și dezvoltarea și inovarea YM în integrarea senzorilor

Echipa noastră de cercetare și dezvoltare se concentrează nu numai pe proiectarea senzorilor, ci și pe simplificarea integrării. O realizare inovatoare relevantă pentru QDF-42A este designul nostru brevetat „Quick-Fit” (accesoriu opțional), care reduce timpul de instalare cu 40% și minimizează stresul asupra corpului senzorului. În plus, echipa noastră dezvoltă module adiționale de comunicare digitală care pot fi asociate cu senzori analogici precum QDF-42A pentru a permite capabilități inteligente de modernizare, extinzând ciclul de viață al flotelor de aeronave existente.

Procedură de instalare cuprinzătoare

Ghid de instalare pas cu pas

1. Verificare înainte de instalare:
   • Verificați că numărul piesei senzorului (QDF-42A-XXX) se potrivește cu comanda tehnică.
   • Inspectați senzorul și conectorii săi de aviație pentru eventuale daune de transport.
   • Verificați dacă certificatul de calibrare este actual și valabil.
2. Montare:
   • Identificați locația de montare planificată conform schemei sistemului. Asigurați-vă că nu are vibrații excesive, surse de căldură și oferă acces pentru întreținere ulterioară.
   • Folosind șablonul furnizat, găuriți și robineți găurile de montare. Debavurați bine toate găurile.
   • Asigurați senzorul folosind hardware-ul de montare specificat și strângeți cuplul la **2,5 Nm (22 in-lb)**. Nu strângeți prea mult.
3. Conexiune la linia de presiune:
   • Conectați portul de presiune ÎNALTĂ (H) la linia de presiune din amonte/sistem.
   • Conectați portul de presiune JOSĂ (L) la linia de presiune din aval/de referință.
   • Utilizați compus de etanșare aprobat (de exemplu, Loctite 577) pe fitingurile filetate, așa cum este specificat. Strângeți fitingurile la **15 Nm (133 in-lb)**.
   • Asigurați-vă că tubulatura/conducta este susținută corespunzător pentru a evita solicitarea mecanică pe porturile senzorului.
4. Conexiune electrică:
   • Dirijați hamul aeronavei/navei către locația senzorului.
   • Conectați conectorul electric la priza MIL-DTL-38999 a senzorului. Aliniați cheia și canalul cheie, apoi rotiți piulița de cuplare până când se simte un clic pozitiv și piulița este strânsă manual.
   • Asigurați carcasa din spate la structura aeronavei conform practicilor standard de cablare pentru a asigura eliberarea tensiunii.
5. Verificări după instalare:
   • Efectuați o inspecție vizuală a tuturor conexiunilor.
   • Efectuați o verificare a scurgerilor conexiunilor de presiune conform procedurii standard a platformei (de exemplu, folosind o soluție cu bule sau un test de scădere a presiunii).
   • Aplicați alimentarea sistemului și verificați semnalul de ieșire al senzorului cu o referință cunoscută (de exemplu, la presiune diferențială zero) înainte de a pune sistemul în funcțiune.

Operare, întreținere și depanare

Program de întreținere și calibrare de rutină

• Inspecție vizuală: Efectuați în timpul întreținerii de rutină a platformei. Căutați semne de scurgeri de lichid, coroziune, vopsea crăpată sau fitinguri slăbite.
• Verificare funcțională: Verificați ieșirea punctului zero a senzorului cu sistemul depresurizat. Comparați cu valoarea înregistrată în timpul instalării.
• Interval de calibrare: Recalibrare recomandată la fiecare 24 de luni sau conform programului de întreținere al platformei. Calibrarea trebuie efectuată folosind echipamente trasabile conform NIST sau standarde echivalente.

Ghid comun de depanare

• Ieșire zero sau fără semnal: Verificați tensiunea de alimentare la pinii conectorului. Verificați că conectorul electric este complet cuplat și sigur.
• Citire neregulată sau instabilă: probabil cauzată de bule de aer sau blocaj în liniile de presiune. Izolați senzorul și purjați liniile conform procedurilor sistemului.
• Citire constantă ridicată/scăzută: linii de presiune suspectate încrucișate (porturile ridicate și scăzute inversate). Depresurizați, deconectați și reconectați liniile corect.
• Deteriorări fizice sau scurgeri: Nu încercați să reparați pe teren corpul senzorului. Înlocuiți unitatea cu un articol care poate fi reparat și returnați senzorul deteriorat la YM sau la un centru de service autorizat.

Întrebări frecvente (FAQ)

Î1: QDF-42A poate fi instalat în orice orientare sau are o cerință specifică de montare?

R: Pentru o performanță optimă, în special în aplicațiile cu flux de lichid, QDF-42A trebuie montat cu porturile de presiune orientate orizontal pentru a preveni captarea fluidului. Corpul senzorului în sine poate fi montat în orice orientare în raport cu gravitația, fără a afecta precizia de măsurare a presiunii. Manualul de instalare oferă diagrame specifice.

Î2: Care este timpul de livrare pentru o versiune calibrată personalizat a QDF-42A pentru un interval de presiune specific necesar programului nostru de motor OEM/ODM ?

R: Calibrarea personalizată este un serviciu de bază. Timpul de livrare adaugă de obicei 2-3 săptămâni la programul standard de producție. Echipa noastră de cercetare și dezvoltare și laboratorul de calibrare lucrează îndeaproape cu clienții OEM/ODM pentru a defini cerințele exacte și pentru a furniza senzori care cad direct în linia dvs. de asamblare, susținuți de pachete complete de documentație.

Î3: Cum asigură YM consecvența și calitatea senzorilor precum QDF-42A în serii de producție de mare volum?

R: Consecvența este garantată de instalațiile noastre automate ale fabricii . Procesele cheie - de la asamblarea SMT a PCBA la sudarea cu laser a carcasei și calibrarea finală - sunt efectuate de mașini de precizie cu intervenție manuală minimă. Fiecare QDF-42A este supus testării funcționale 100%, iar un eșantion din fiecare lot este supus unei calificări de mediu complete, asigurându-se că fiecare unitate livrată îndeplinește standardul nostru de înaltă calitate în domeniul aviației .

Capabilități YM Enterprise: Precizie la scară

Fiabilitatea senzorului de aviație QDF-42A este un produs al abordării integrate a YM. Facilitățile noastre din fabrică cuprind camere curate dedicate pentru asamblarea senzorilor, stații de calibrare complet automatizate și un centru logistic masiv capabil să gestioneze comenzile globale ale OEM și distribuitorilor. Această scară fizică este alimentată de echipa noastră de cercetare și dezvoltare , ale cărei realizări inovatoare în domenii precum elementele de detectare cu derive redusă și condiționarea robustă a semnalului se traduc direct în performanța pe teren a produsului. Această sinergie ne permite să fim un partener strategic, nu doar un furnizor, pentru producătorii de motoare de aeronave , integratorii de drone și constructorii de sisteme feroviare din întreaga lume.

Referințe și lecturi suplimentare

• RTCA, Inc. (2010). DO-160G, Condiții de mediu și proceduri de testare pentru echipamentele aeropurtate. Washington, DC.
• SAE International. (2019). AS478C, Instalarea sistemelor de indicare a presiunii și a temperaturii sistemului de fluide. Warrendale, PA.
• Administrația Federală a Aviației (FAA). (2017). Circulara consultativă 43.13-1B, Metode, tehnici și practici acceptabile – Inspecția și repararea aeronavelor. Capitolul 11: Rezervoare și instalații sanitare.
• Schimb de stivă de aviație. (2023, iunie). Subiect: „Cele mai bune practici pentru instalarea senzorilor de presiune în sistemele de aer de purjare a aeronavelor”. [Forumul tehnic online].
• Colaboratori Wikipedia. (2024, ianuarie). Măsurarea presiunii. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/Pressure_measurement
• Quora, Spațiul de inginerie aerospațială. (2023, septembrie). Răspunsul [Senior Systems Integrator]: „Care sunt cele mai frecvente greșeli făcute în timpul instalării senzorilor pe aeronave și cum să le evitați?”
• Parker Hannifin. (2022). Ghid de instalare a conectorului sistemului de fluide aerospațiale. Catalog HY10-3501.
