Specificații releu DC cu etanșare metal JMC-10M: Analiză tehnică cuprinzătoare

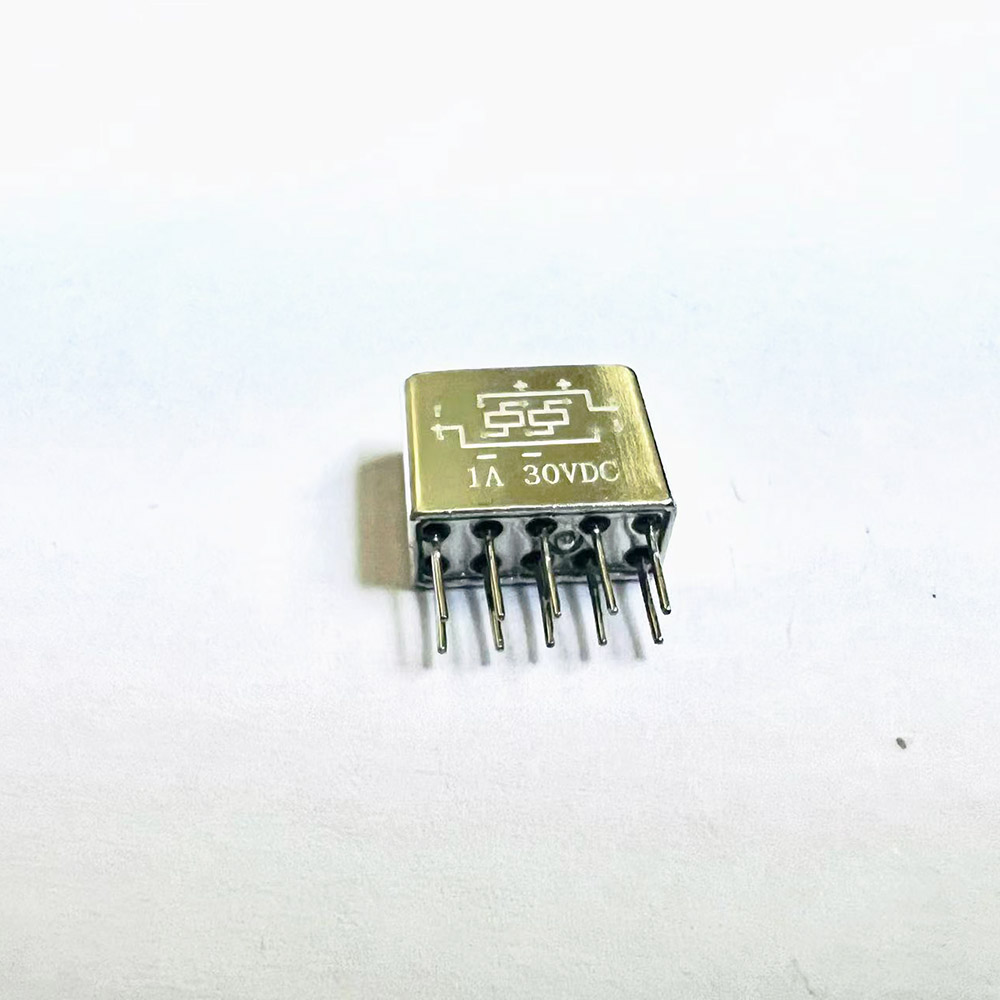

În lumea pretențioasă a controlului puterii DC din industria aerospațială și industrială, specificațiile sunt modelul definitiv pentru fiabilitate și performanță. Releul DC cu etanșare metalică JMC-10M , cu bobina sa de 27 V, reprezintă un vârf al tehnologiei de comutare sigilată ermetic, concepută pentru aplicații critice. Această analiză tehnică cuprinzătoare oferă managerilor de achiziții și inginerilor de proiectare specificații detaliate, date de performanță și informații despre aplicații pentru integrarea acestei componente în sistemele de control al motoarelor aeronavei , circuitele auxiliare ale trenului și ca interfață de încredere pentru Releul cu stare solidă pentru gestionarea puterii dronei .

Tehnologia de bază: Avantajul etanșării metalice

Înainte de a examina specificațiile electrice, înțelegerea tehnologiei de etanșare cu metale este crucială pentru a aprecia pachetul de performanță al JMC-10M.

Avantajele cheie ale etanșării metalice

• Protecție absolută a mediului: carcasa metalică sudata previne pătrunderea umezelii, prafului, substanțelor chimice și pulverizarii sărate, asigurând o performanță stabilă în medii dure
• Controlul atmosferei interne: etanșat cu gaz inert (de obicei azot) pentru a preveni oxidarea prin contact și pentru a menține caracteristicile electrice consistente
• Management termic superior: carcasa metalică oferă o disipare excelentă a căldurii în comparație cu carcasele din plastic
• Protecție EMI/RFI: protecție naturală la interferențe electromagnetice pentru aplicații sensibile

Defalcare completă a specificațiilor tehnice

1. Caracteristici electrice

2. Specificații de performanță și mediu

1. Timp de funcționare: ≤ 8 ms la tensiunea nominală
2. Timp de eliberare: ≤ 5 ms
3. Durată de viață mecanică: > 1.000.000 de operații
4. Durată de viață electrică: > 100.000 de operații la sarcina nominală
5. Temperatura de funcționare: -65°C până la +125°C
6. Rezistenta la vibratii: 10-2000 Hz, 20g
7. Rezistenta la socuri: 100 g, 6 ms
8. Hermeticitate: ≤ 1 × 10⁻⁸ atm·cc/sec He

Tendințele industriei în tehnologia releelor ​​etanșate cu metal

Integrarea avansată a materialelor

Industria se îndreaptă către materiale de contact specializate care oferă:

• Rezistență mai mare la eroziunea arcului pentru comutarea DC
• Rezistență de contact mai scăzută și mai stabilă pe toată durata de viață
• Conformitate RoHS fără compromis de performanță
• Performanță mai bună în aplicațiile New Energy cu tensiuni DC mari

Miniaturizare cu mentenanta performanta

Există o cerere din ce în ce mai mare pentru menținerea sau îmbunătățirea specificațiilor de performanță, reducând în același timp dimensiunea și greutatea, în special pentru:

• Contactor de aviație pentru aplicații cu drone în care spațiul este limitat
• Modele avansate de relee pentru plăci PCB care necesită densitate mare
• Echipament militar și de testare portabil

5 Considerații critice privind specificațiile pentru piețele din Rusia și CSI

1. Validarea performanței la temperatură joasă:
   • Date de testare certificate care arată funcționarea la -65°C
   • Date specifice privind rezistența de contact și timpul de funcționare la temperaturi extreme
   • Validarea integrității etanșării ermetice prin ciclu termic
2. Conformitate cu standardele GOST:
   • Documentație explicită care arată conformitatea cu GOST 16121-86
   • Certificari de materiale aliniate la standardele regionale
   • Corelația metodelor de testare între standardele MIL și GOST
3. Date de fiabilitate pe termen lung:
   • Rezultatele testelor de îmbătrânire accelerată
   • Date statistice de viață pentru planificarea întreținerii
   • Analiza modului de defecțiune specifică mediilor dure
4. Documentație tehnică locală:
   • Fișe de specificații în limba rusă
   • Note de aplicație localizate
   • Certificate de conformitate regională
5. Securitatea lanțului de aprovizionare:
   • Garanții de disponibilitate pe termen lung
   • Opțiuni locale de stocare
   • Strategii alternative de aprovizionare

Capabilitățile de producție ale YM pentru specificații de precizie

800.000 mp. complexul de producție avansată prezintă linii de producție specializate pentru relee cu etanșare metalică. Capacitățile cheie includ:

Procese de fabricație de precizie

• Sudare automată cu laser pentru sigilii ermetice
• Medii de asamblare a camerelor curate (Clasa 1000)
• Testare electrică 100% a tuturor parametrilor
• Controlul statistic al procesului pentru consecvență
• Sisteme automate de inspecție optică

Sisteme de asigurare a calității

Specificații de îmbunătățire a inovațiilor în cercetare și dezvoltare

Tehnologie avansată de contact

Echipa noastră de cercetare și dezvoltare a dezvoltat materiale de contact proprietare care:

• Reduceți rezistența la contact cu 30% față de materialele standard
• Extindeți durata de viață electrică cu 50% în condiții nominale
• Oferă performanțe mai bune în aplicațiile de aviație de înaltă calitate
• Oferă o suprimare superioară a arcului pentru comutarea DC

Inovații în managementul termic

Evoluțiile recente includ:

• Design îmbunătățit al căii termice pentru o mai bună disipare a căldurii
• Materiale avansate pentru operare la temperaturi ridicate
• Geometrii interne optimizate pentru o răcire îmbunătățită

Ghid de aplicare și cele mai bune practici

Proceduri de instalare corecte

1. Montare PCB:
   • Folosiți dimensiunile adecvate ale plăcuțelor pentru fiecare fișă de date
   • Urmați profilele de lipire recomandate
   • Asigurați-vă distanțele de curgere și degajare adecvate
2. Considerații privind cablarea:
   • Utilizați calibre adecvate ale firelor pentru curent de 10 A
   • Aplicați o atenuare adecvată a tensiunii
   • Mențineți conexiuni curate și sigure
3. Management termic:
   • Asigurați o ventilație adecvată
   • Luați în considerare reducerea căldurii pentru cicluri de lucru înalte
   • Monitorizați condițiile de temperatură ambientală

Cerințe de protecție a circuitelor

Standarde din industrie și conformitate

Standarde primare

• MIL-PRF-6106: specificația de performanță militară din SUA
• IEC 61810-1: Standard internațional de siguranță și performanță
• GOST 16121-86: standard rusesc pentru relee sigilate
• RTCA DO-160: Condiții de mediu pentru echipamente aeropurtate

Cerințe de certificare

1. Conformitate deplină cu directivele RoHS și REACH
2. Certificari de materiale pentru toate componentele critice
3. Rapoarte de testare de mediu pentru fiecare lot de producție
4. Documentație de trasabilitate pentru aplicații aerospațiale

Întrebări frecvente (FAQ)

Î1: Care este diferența dintre releele sigilate cu metal și cele cu epoxi?

R: Releele sigilate cu metal precum JMC-10M oferă o fiabilitate superioară pe termen lung. Carcasa metalică sudata oferă o etanșare ermetică adevărată, care nu se degradează odată cu vârsta, ciclul de temperatură sau expunerea la substanțe chimice. Garniturile epoxidice pot absorbi umezeala, pot experimenta fisurarea prin stres termic și pot elimina contaminanții în timp. Pentru aplicațiile care necesită zeci de ani de service fiabil în medii dure, etanșarea metalică este alegerea preferată.

Î2: JMC-10M poate fi utilizat în aplicații AC?

R: JMC-10M este proiectat și evaluat special pentru aplicații DC. Materialele de suprimare a arcului și de contact sunt optimizate pentru caracteristicile de comutare DC. Folosirea acestuia pentru aplicații AC poate duce la o performanță redusă și o durată de viață mai scurtă. Pentru aplicații AC, vă recomandăm să consultați seria noastră de relee cu rating AC.

Î3: Care este durata de viață estimată în aplicațiile industriale?

R: În aplicațiile tipice de releu de putere industrial , JMC-10M poate oferi peste 10 ani de servicii de încredere atunci când este operat în conformitate cu specificațiile. Durata de viață reală depinde de:

• Frecvența de comutare și ciclul de lucru
• Caracteristici de sarcină (rezistiv vs. inductiv)
• Condiții de mediu (temperatură, vibrații)
• Implementarea corectă a protecției circuitului

Î4: Cum se compară acest releu cu alternativele în stare solidă?

R: JMC-10M oferă avantaje față de releul cu stare solidă pentru drone și alte aplicații SSR în mai multe domenii:

Instrucțiuni de întreținere și service

Program obișnuit de inspecție

Ghid de depanare

• Nefuncționare: Verificați tensiunea bobinei, continuitatea, circuitul driverului
• Funcționare intermitentă: inspectați conexiunile, măsurați rezistența de contact
• Supraîncălzire: Verificați curentul de sarcină, verificați ventilația, inspectați conexiunile
• Bounce excesivă: poate indica uzură; luați în considerare înlocuirea

Surse de referință

• Departamentul Apărării al SUA. (2018). MIL-PRF-6106U: Specificații de performanță pentru releu, electromagnetice, fiabilitate stabilită .
• Comisia Electrotehnică Internațională. (2020). IEC 61810-1: Relee elementare electromecanice - Partea 1: Cerințe generale și de siguranță .
• SAE International. (2019). ARP9012: Ghid pentru specificarea releelor ​​electromecanice de înaltă fiabilitate pentru aplicații aerospațiale .
• Comitetul European pentru Standardizare Electrotehnică. (2017). EN 50155: Aplicații feroviare - Echipamente electronice utilizate pe materialul rulant .
• Tranzacții IEEE privind componentele, ambalajele și tehnologia de fabricație. (2021). „Progrese în tehnologia de etanșare ermetică pentru relee aerospațiale”. Vol. 11, nr. 3.
• Forumul sistemelor electrice aerospațiale. (2023). „Cele mai bune practici pentru specificarea releului DC în
