Componentele sistemului de navigație a aeronavei: infrastructura critică din spatele zborului de precizie
Navigația modernă a aeronavei este o simfonie de senzori, computere și afișaje, toate dependente de o bază de componente electrice și electronice extrem de fiabile. Pentru managerii de achiziții B2B și integratorii de sisteme – de la distribuitori globali până la producători specializați OEM/ODM – înțelegerea rolului de sprijinire a infrastructurii precum contactori de aviație militară , relee de aviație , siguranțe de aviație , senzori și contoare este esențială pentru specificarea sistemelor care asigură succesul misiunii și siguranța spațiului aerian. Acest ghid explorează modul în care aceste componente critice susțin performanța și fiabilitatea sistemelor de navigație în orice, de la avioane comerciale la drone și avioane militare.
Componente de sprijin de bază în arhitectura sistemului de navigație
În timp ce INS, GPS și radiourile captează lumina reflectoarelor, următoarele componente asigură că aceste sisteme primesc energie curată, supraviețuiesc stresului mediului și raportează cu exactitate starea lor de sănătate.

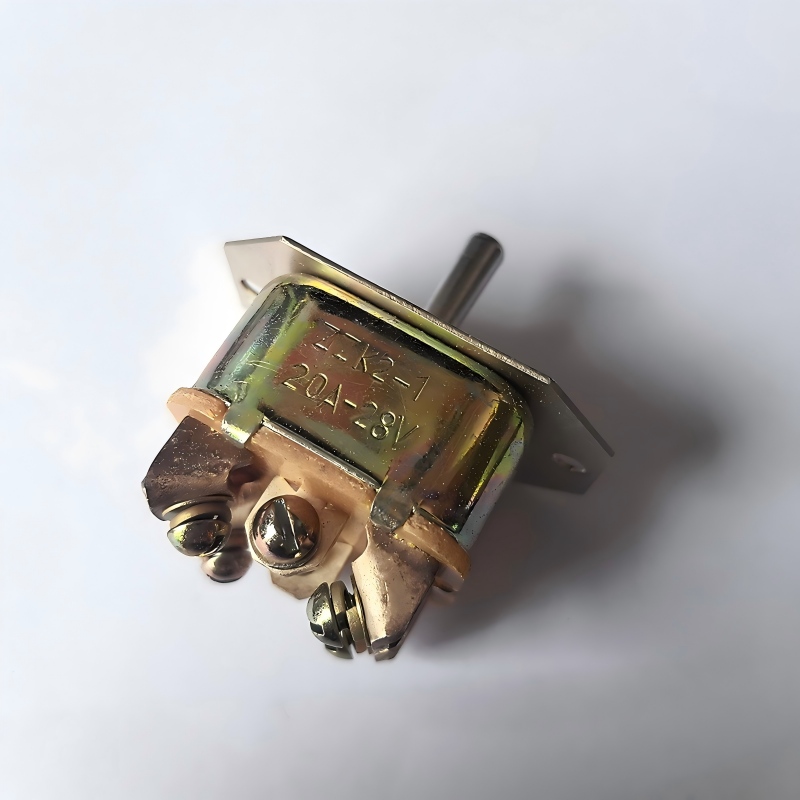

1. Distribuția și comutarea energiei pentru sarcini critice de navigație
Sistemele de navigație sunt adesea desemnate ca fiind autobuze esențiale. Contactoarele de aviație militară sunt utilizate pentru a conecta aceste magistrale critice la surse de energie primară și de rezervă, cum ar fi generatoare sau baterii. Integrarea lor necesită o funcționare ireproșabilă pentru a preveni întreruperile de alimentare la calculatoarele de gestionare a zborului sau la sistemele de referință a direcției de atitudine (AHRS). Releele de aviație gestionează comutarea localizată în suita de navigație, cum ar fi selectarea între receptoare GPS duale sau alimentarea încălzitoarelor cu senzori individuali pentru sisteme pitot-statice în condiții de gheață. Fiabilitatea acestor comutatoare este primordială pentru menținerea integrității navigației.
2. Protecție și asigurare a calității energiei electrice
Siguranțele pentru aviație oferă protecție precisă la supracurent pentru electronicele sensibile de navigație. Având în vedere toleranța scăzută pentru vârfurile de tensiune din aceste sisteme, siguranțele cu ardere rapidă cu caracteristici specifice timp-curent sunt adesea selectate pentru a izola defecțiunile înainte ca acestea să poată deteriora o unitate de navigație inerțială (INU) de mai multe milioane de dolari. Contoarele de aviație integrate pe magistrala de navigație monitorizează tensiunea și curentul, oferind echipajelor de întreținere și piloților (prin ECAM/EICAS) confirmarea în timp real a alimentării sănătoase - un prim pas în depanarea oricărei defecțiuni de navigare.
3. Detectarea mediului și monitorizarea sănătății sistemului
Senzorii de aviație joacă un rol dublu. Senzorii de temperatură monitorizează mediul în rafturile LRU (Line Replaceable Unit) de navigație, asigurându-se că răcirea este adecvată. Senzorii de vibrații pot detecta armonici anormale care ar putea indica un montaj defectuos sau o componentă internă a unui computer cu sistem de navigație. În plus, senzori specializați monitorizează starea de sănătate a generatoarelor acționate de motorul aeronavei care alimentează întregul sistem. Aceste date ale senzorului sunt cruciale pentru întreținerea predictivă și pentru a asigura că platforma de navigație funcționează în limitele de mediu specificate.
Cele mai recente dinamici tehnologice din industrie: integrare avansată și rezistență
Evoluția tehnologiei de navigație impune noi cerințe în ceea ce privește componentele suport, conducând tendințele către o mai bună integrare și inteligență.
- Multi-Sensor Fusion și Integrated Modular Avionic (IMA): Sistemele moderne fuzionează GPS, INS, Galileo și datele de viziune. Acest lucru necesită concentratoare de date de mare viteză și resurse de calcul partajate în cabinetele IMA, crescând densitatea de putere și sarcina termică în zone specifice. Acest lucru necesită o distribuție mai robustă a puterii și o răcire, gestionate de relee aviatice inteligente și monitorizate de senzori de temperatură precisi.
- PNT rezistent (poziționare, navigare și sincronizare): pentru a contracara bruiajul și falsificarea, sistemele încorporează surse alternative PNT. Aceasta înseamnă adesea hardware suplimentar (de exemplu, senzori de navigație cerească, receptoare eLORAN), care trebuie integrat în arhitectura de energie și date existente, necesitând soluții de componente flexibile și scalabile de la partenerii OEM/ODM .
- SBAS/GBAS și abordare de precizie: Sistemele de creștere bazate pe satelit și la sol permit o aterizare precisă. Infrastructura terestră și receptoarele de aeronave pentru aceste sisteme necesită o putere extrem de stabilă și curată, subliniind nevoia de componente de protecție și condiționare a puterii de înaltă calitate în amonte.
- Urban Air Mobility (UAM) și Advanced Air Mobility (AAM): Navigația pentru eVTOL și drone de marfă autonome necesită componente miniaturizate, ușoare, dar foarte fiabile. Acest lucru stimulează inovația în controlerele de putere cu stare solidă care înlocuiesc releele și senzorii și contoarele miniaturizate cu ieșiri digitale.
Accentul privind achizițiile: 5 preocupări cheie pentru programele de navigație aerospațială din Rusia și CSI
Aprovizionarea sistemelor de navigație pe piețele din Rusia și CSI implică navigarea în peisaje tehnice, de reglementare și operaționale specifice.
- Certificare pentru utilizare cu GLONASS și sisteme indigene (GOST RV): Componentele trebuie să fie complet certificate pentru integrarea în corpurile de avioane folosind constelația de sateliți GLONASS și sistemele rusești de gestionare a zborului. Aceasta include profile EMC specifice pentru a asigura nicio interferență și validare față de standardele de mediu GOST RV, care pot diferi de profilele occidentale DO-160.
- Întărire electromagnetică pentru medii contestate: Sistemele militare de navigație trebuie să fie rezistente la bruiaj. Acest lucru se extinde la infrastructura de putere și control — componentele nu trebuie să fie susceptibile la curenții induși de la bruiajele de mare putere, iar propriile emisii nu trebuie să degradeze sensibilitatea receptoarelor GNSS de la bord.
- Interoperabilitate cu flota moștenită și kiturile de upgrade: o parte semnificativă a flotei este formată din aeronave vechi actualizate. Furnizorii care pot furniza componente sau sub-ansambluri care interfață cu sistemele de alimentare mai vechi de 115V AC 400Hz sau 28V DC și magistralele de date analogice sunt foarte apreciați pentru programele de modernizare.
- Performanță și fiabilitate pe vreme extrem de rece: operațiunile din Siberia și din Arctica necesită componente care funcționează fiabil de la -55°C. Acest lucru afectează lubrifierea contactoarelor și releelor , elasticitatea etanșărilor și performanța unităților bazate pe baterie. Datele demonstrate de performanță la înmuiere la rece și la pornire la rece sunt esențiale.
- Pachetul complet de date tehnice și asistență locală pentru certificare: achizițiile necesită un pachet complet de date tehnice (TDP) în limba rusă, inclusiv toate materialele, procesele și rapoartele de testare necesare pentru certificarea locală (IAC AR, Rosaviatsiya). Capacitatea de a sprijini auditurile locale de certificare și de a asigura legătura de inginerie în țară este un factor decisiv.
Producția de precizie YM pentru fiabilitate la nivel de navigație
YM susține sectorul navigației cu componente proiectate pentru performanță zero eșec. Divizia noastră de componente avionice , parte a campusului nostru de 160.000 de metri pătrați certificat AS9100 , este specializată în produse cu emisii scăzute și de înaltă fiabilitate. Producem contactori de putere filtrate care minimizează zgomotul de comutare injectat în liniile sensibile de magistrală de navigație și relee de aviație cu contacte placate cu aur pentru integritatea semnalului în circuitele senzorilor de curent scăzut. Echipa noastră dedicată de cercetare și dezvoltare a senzorilor a dezvoltat soluții brevetate, cum ar fi senzorul nostru de vibrații și șoc pe mai multe axe bazat pe MEMS , care oferă date de diagnosticare privind starea de sănătate a unității de navigație cu o precizie și fiabilitate mult mai mari decât senzorii piezoelectrici tradiționali, un progres critic pentru aviația militară și aplicațiile de monitorizare a motoarelor de aviație de înaltă calitate .
Cele mai bune practici pentru instalare, integrare și întreținere
Manevrarea și integrarea corespunzătoare sunt la fel de importante ca și calitatea componentelor. Respectați aceste instrucțiuni pentru performanța optimă a sistemului de navigație:
- Manipulare și depozitare înainte de instalare:
- Păstrați componentele în ambalajul lor original, protejat împotriva ESD și rezistent la umiditate, până la instalare.
- Manipulați releele și senzorii de aviație prin corpul lor, nu prin pini sau conectori.
- Verificați certificatele de calibrare și codurile de dată pentru articolele sensibile la timp.
- Integrarea sistemului și cablarea:
- Separarea puterii: dirijați cablurile de alimentare pentru echipamentele de navigație separat de cablurile de curent ridicat pentru lumini, pompe sau sarcini de mare putere asemănătoare trenurilor în aeronavele mari pentru a preveni cuplarea inductivă și zgomotul.
- Ecranarea și împământarea: Utilizați cabluri ecranate corespunzător pentru semnalele senzorilor. Terminați scuturile într-un singur punct conform diagramei de împământare a sistemului pentru a evita buclele de împământare.
- Cuplu și conexiune: Utilizați o cheie dinamometrică calibrată la toate conexiunile electrice (bare, blocuri de borne) pentru a preveni conexiunile slăbite care pot provoca arc și căderi de tensiune.
- Testare și punere în funcțiune:
- Verificarea continuității și a rezistenței de izolație (IR): Efectuați înainte de a aplica alimentarea cu energie.
- Test de secvențiere a pornirii: verificați dacă toate unitățile de navigație pornesc în secvența corectă, așa cum este controlată de relee și contactori .
- Verificarea calității energiei: utilizați un osciloscop pentru a verifica dacă există zgomote sau ondulații inacceptabile pe liniile de alimentare ale magistralei de navigație.
- Întreținere continuă și monitorizare a sănătății:
- Examinați în mod regulat datele de la contoarele și senzorii de aviație integrati pentru tendințele care indică probleme potențiale (de exemplu, creșterea treptată a consumului de curent pentru o unitate).
- În timpul inspecțiilor programate, verificați dacă există coroziune pe conectori, securitatea suporturilor și integritatea cablajelor din apropierea siguranțelor aviației și a panourilor de distribuție.
- Urmați intervalele de înlocuire recomandate de producător pentru articolele de întreținere preventivă.
Guvernarea prin standarde de navigație și sisteme de aviație
Componentele sistemului de navigație sunt guvernate de o ierarhie strictă de standarde care asigură navigabilitatea și interoperabilitatea globală.
- RTCA/DO-160: Standardul universal de testare a mediului. Secțiunile privind puterea de intrare, vârfurile de tensiune și susceptibilitatea la energia RF sunt deosebit de relevante pentru electronica sistemului de navigație.
- RTCA/DO-178C și DO-254: În timp ce pentru software și hardware complex, ele conduc la nivelul de asigurare a designului sistemelor pe care le suportă aceste componente, influențând fiabilitatea și documentația necesară a componentelor în sine.
- Standarde SAE/ARP: Diverse ARP-uri oferă linii directoare pentru sisteme specifice, cum ar fi ARP4102 pentru afișajele din cabina de pilotaj, care se bazează pe puterea de bază și pe infrastructura de comutare.
- OTS EUROCAE / FAA: Componentele pot avea nevoie de o autorizație specifică de Ordin Standard Tehnic (TSO) sau de conformitate cu specificațiile EUROCAE pentru utilizarea în aeronavele certificate.
- AS9100 și NADCAP: Angajamentul YM față de calitate este validat de certificarea AS9100. Procesele noastre specializate pentru fabricarea avionicii , inclusiv lipirea, acoperirea conformă și testarea funcțională, îndeplinesc cerințele stricte necesare pentru componentele care vor face parte dintr-un sistem de navigație certificat pe orice avion sau aeronavă.
Întrebări frecvente (FAQ)
Î1: De ce este calitatea energiei atât de critică pentru unitățile moderne GPS și INS?
R: Unitățile moderne de navigație digitală folosesc bucle sensibile blocate în fază și procesoare de semnal digital de mare viteză. Zgomotul de tensiune sau ondulația de pe sursa de alimentare poate provoca fluctuații ale ceasului, pot degrada raportul semnal-zgomot în receptor sau pot duce la erori de calcul. Acest lucru se poate manifesta ca eroare de poziție crescută, pierderea blocării satelitului sau chiar resetări ale sistemului. Distribuția de înaltă calitate a puterii cu filtrare adecvată, gestionată de contactori fiabili și protejată de siguranțe adecvate, este prima linie de apărare.
Î2: Pot fi utilizate releele comerciale standard în sistemele de navigație a aeronavei?
A: Aproape niciodată. Releele comerciale nu sunt proiectate pentru vibrații, cicluri de temperatură sau condiții de altitudine ale zborului. Mai critic, le lipsesc trasabilitatea proiectării, controalele procesului și analiza modului de defecțiune necesare pentru echipamentele aeropurtate. Releele de calitate pentru aviație sunt fabricate sub sisteme de calitate stricte (AS9100), folosesc materiale cu proprietăți cunoscute în intervalul de temperatură și sunt testate la DO-160. Utilizarea componentelor necertificate pune în pericol certificarea și siguranța sistemului.
