Integrarea componentelor stației de control la sol

Integrarea componentelor stației de control la sol: Sisteme de sprijin la sol critice pentru misiune

Stațiile de control la sol (GCS) servesc drept centru vital uman și tehnologic pentru sistemele aeriene fără pilot (UAS), planificarea misiunilor aeronavei cu echipaj și operațiunile de testare sofisticate. Pentru managerii de achiziții B2B și integratorii de sisteme – de la distribuitori globali până la producători specializați OEM/ODM – integrarea componentelor electrice și electronice robuste, fiabile este fundamentală pentru construirea unui GCS care funcționează impecabil în condiții de teren. Acest ghid examinează integrarea critică a componentelor precum contactori de aviație militară , relee de aviație , siguranțe de aviație , senzori și contoare în mediul unic al unui GCS mobil sau fix, oferind un model tehnic pentru proiectarea unui sistem rezistent.

Arhitectura sistemului și rolurile componentelor de bază într-un GCS

Un GCS modern este un sistem hibrid, care combină cerințele de înaltă fiabilitate ale aviației cu cerințele de calcul și de mediu ale echipamentelor terestre desfășurate pe teren. Integrarea reușită depinde de înțelegerea rolului fiecărei familii de componente.

1. Condiționarea și distribuția puterii: Prima linie de apărare

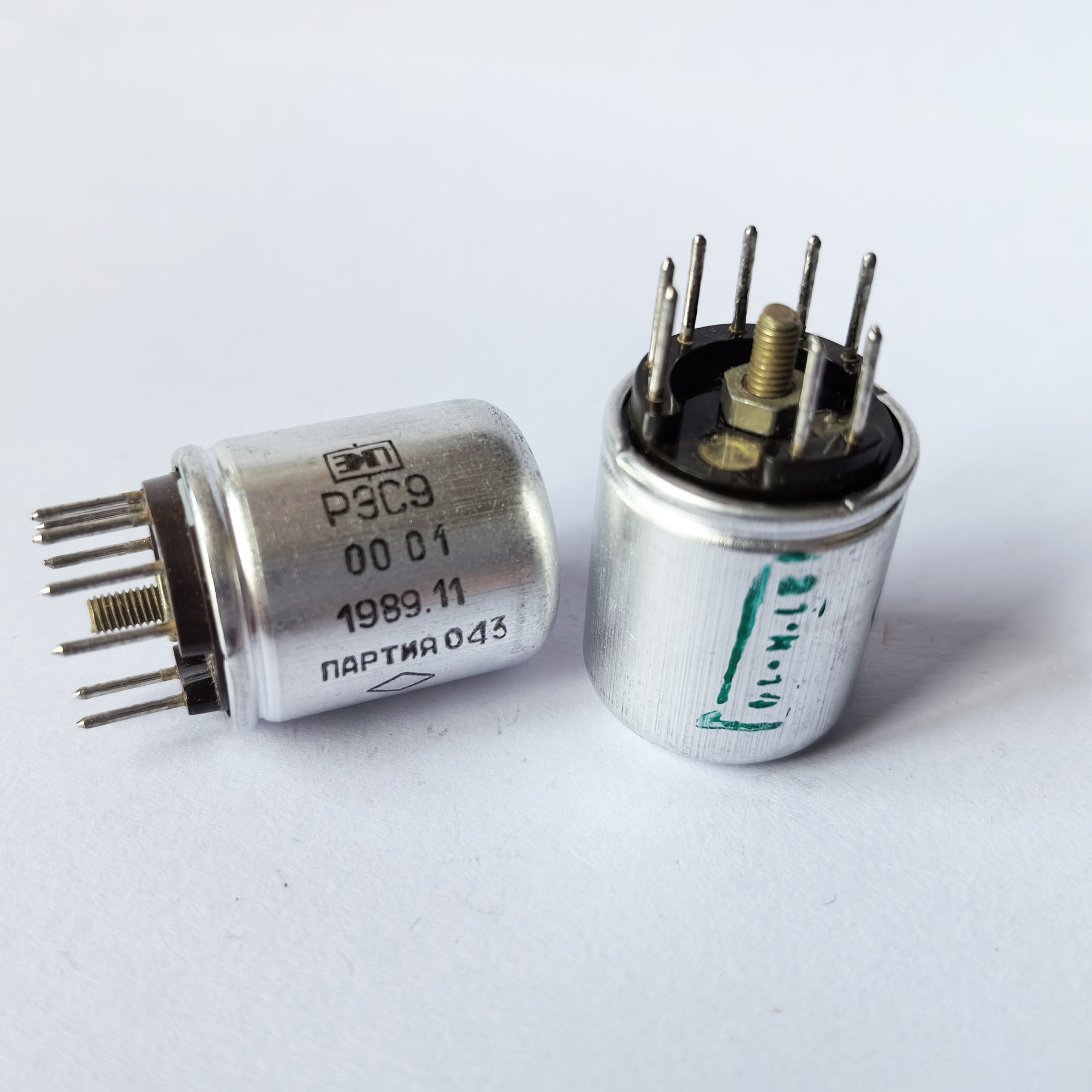

Sistemele de alimentare GCS trebuie să gestioneze puterea instabilă de câmp (generatoare, baterii pentru vehicule) și să ofere energie curată și stabilă electronicelor sensibile. Contactoarele de aviație militară sunt utilizate pentru comutarea alimentării principale, conectarea GCS la surse de alimentare externe sau gestionarea magistralelor interne de mare putere. Integrarea lor necesită protecție împotriva supratensiunii de intrare și luarea în considerare a curenților de pornire. Releele de aviație gestionează secvențierea puterii subsistemului - asigurându-se că computerele pornesc înaintea radiourilor, de exemplu. Coordonarea dintre contactori și relee este crucială pentru secvențe sigure și automate de pornire/oprire, în special în GCS portabil sau montat pe vehicul pentru operațiunile cu drone.

2. Protecția circuitului și monitorizarea calității energiei

Siguranțele pentru aviație și întrerupătoarele protejează împotriva supracurentului atât la intrarea AC, cât și la distribuția internă DC. Având în vedere varietatea de sarcini - de la transmițătoare de mare putere la procesoare sensibile - coordonarea selectivă a siguranțelor este esențială pentru a izola defecțiunile fără defecțiuni în cascadă. Contoarele integrate de aviație pentru tensiune, curent și frecvență oferă operatorilor conștientizarea în timp real a calității energiei, o caracteristică critică atunci când funcționează de la generatoare de câmp nefiabile, care ar putea deteriora echipamentele scumpe de testare a avionicii sau hardware-ul de simulare a motoarelor aeronavei .

3. Monitorizarea mediului și detectarea sănătății sistemului

Senzorii de aviație sunt implementați în întreaga incintă GCS pentru a monitoriza temperatura internă, umiditatea și șocul/vibrația. Acești senzori furnizează date sistemului de management termic (ventilatoare, aparate de aer condiționat) și oferă avertizare timpurie despre stresul mediului care ar putea duce la defectarea componentelor. Integrarea acestor senzori cu software-ul central de monitorizare a sănătății GCS permite întreținerea predictivă, alertând operatorii să înlocuiască un ventilator de răcire defect înainte ca acesta să provoace o oprire la supratemperatură în timpul unei misiuni critice.

Cele mai recente dinamici tehnologice din industrie: GCS agil și conectat

Designul GCS evoluează rapid pentru a sprijini misiuni mai complexe, distanțe mai lungi și concepte de război centrate pe rețea.

• Arhitectură modulară și scalabilă (COTS/MOTS): trecerea către componente comerciale/militare disponibile (COTS/MOTS) în șasiu modular (de exemplu, VPX, MUOS). Acest lucru permite upgrade-uri și reconfigurare mai ușoare, necesitând ca componentele de alimentare și de date, cum ar fi releele de aviație și sursele de alimentare pentru backplane, să respecte specificațiile stricte de factor de formă și de răcire.
• Securitate cibernetică prin proiectare: Cu GCS devenind noduri în rețelele tactice, integrarea trebuie să includă module de securitate hardware (HSM), diode de date criptate și rețele segregate fizic. Acest lucru afectează selecția și configurarea chiar și a componentelor de bază, cum ar fi comutatoarele de rețea gestionate și secvențierele de alimentare.
• Răcire avansată pentru calcularea de înaltă densitate: integrarea procesoarelor AI și simularea de înaltă fidelitate necesită sisteme avansate de răcire cu lichid sau cu aer forțat. Acest lucru necesită integrarea atentă a senzorilor de temperatură și a debitmetrelor și utilizarea unor conectori robusti, rezistenți la vibrații pentru liniile de lichid de răcire.
• Control multi-domeniu și interoperabilitate: GCS moderne sunt concepute pentru a controla activele pe aer, pe uscat și pe mare. Acest lucru determină nevoia unor suite de comunicații robuste, multi-protocol și sisteme de alimentare integrate, care să poată susține o gamă largă de amplificatoare RF și legături de date, sporind importanța distribuției curate și stabile a energiei, gestionată de contactori de aviație și dispozitive de protecție fiabile.

Accentul privind achizițiile: 5 preocupări cheie de integrare pentru programele GCS de apărare din Rusia și CSI

Achizițiile GCS pentru aplicații industriale și de apărare din Rusia și CSI implică cerințe operaționale și de certificare specifice care modelează prioritățile de integrare.

1. Certificare pentru utilizare mobilă și medii dure de câmp (GOST R): Componentele trebuie să fie certificate nu doar pentru utilizare staționară, ci și pentru funcționarea pe platforme mobile (pe camioane, nave) cu standarde asociate cu șocuri, vibrații și pătrunderea prafului/umidității (GOST R 52931, GOST 28207). Acest lucru descalifică echipamentele IT comerciale standard și necesită componente de aviație militarizate sau special rezistente.
2. Performanță EMI/EMC în medii cu semnal dense: GCS funcționează adesea în apropierea transmițătoarelor de mare putere și în medii contestate electromagnetic. Componentele integrate trebuie să demonstreze imunitate ridicată la interferențe (conform GOST R 51318) și emisii scăzute pentru a evita autoblocarea, influențând totul, de la ecranarea releului de aviație până la rutarea cablului senzorului.
3. Integrare cu sistemele indigene de comunicații și criptografii: arhitectura GCS trebuie să interacționeze perfect cu legăturile de date criptate specifice Rusiei (de exemplu, R-168, ELK) și sistemele de comandă. Acest lucru necesită ca furnizorii să furnizeze componente cu I/O digitale flexibile și să sprijine integrarea plăcilor de interfață specializate sau să lucreze cu integratori de sistem locali desemnați.
4. Funcții de implementare rapidă și mobilitate: pentru GCS tactic, integrarea trebuie să prioritizeze configurarea/demontarea rapidă. Acest lucru favorizează soluțiile pre-integrate „box-in-a-rack”, conectorii de alimentare și date cu deconectare rapidă (MIL-DTL-38999) și panourile de distribuție a energiei consolidate care reduc timpul de cablare pe teren. Accesibilitatea componentelor pentru reparații pe teren este, de asemenea, critică.
5. Suport ciclului de viață și infrastructură locală de întreținere: Având în vedere durata de viață lungă a platformelor GCS majore, furnizorii trebuie să garanteze disponibilitatea pe termen lung a pieselor de schimb și să furnizeze documentația de întreținere/instruire în limba rusă. Capacitatea de a stabili o capacitate locală de reparare la nivel de depozit pentru sub-ansambluri complexe este un avantaj competitiv semnificativ.

Soluțiile complete de integrare GCS de la YM

YM acceptă integratorii GCS de la nivel de componente până la subsisteme complet testate. Divizia noastră de integrare a sistemelor de sol folosește campusul nostru avansat de producție de 220.000 de metri pătrați pentru a produce atât componentele individuale întărite, cât și ansamblurile integrate. Producem contactori de aviație militară de calitate pentru vehicule pentru sisteme mobile de 28 VDC, producem panouri consolidate de distribuție a energiei/siguranțe pentru montarea în rack de 19 inchi și furnizăm suite de senzori de mediu inteligenți. Cercetarea noastră și dezvoltarea în domeniul calculului robust a produs inovații brevetate, cum ar fi sistemul nostru de șasiu de amortizare activă a vibrațiilor pentru rețele sensibile de discuri și lame de server, care folosește integritatea și senzorii de mișcare a vehiculelor integrate pentru a menține integritatea sistemului aviației . pentru posturile de control al dronelor aflate în patrulare.

Un ghid pas cu pas pentru integrarea și validarea componentelor GCS

Construirea unui GCS de încredere necesită un flux de lucru de integrare disciplinat. Urmați acest proces pentru a asigura succesul:

1. Definirea cerințelor și compartimentarea arhitecturală:
   • Definiți cerințele operaționale: nivelul de mobilitate, specificațiile de mediu, sursele de energie, durata misiunii.
   • Arhitectați sistemul în blocuri logice: Power Unit, Computing Core, RF Suite, Operator Consoles.
   • Creați o listă detaliată a materialelor (BOM) pentru fiecare bloc, specificând componente cum ar fi siguranțe de aviație (amperaj, tip), contactori (tensiune bobină) și senzori (tip, interval).
2. Integrare mecanică și proiectare termică:
   • Proiectați sau selectați o carcasă robustă (rack, carcasă, adăpost) cu o capacitate de răcire adecvată.
   • Aranjați componente pentru a echilibra greutatea, a optimiza fluxul de aer și a asigura funcționalitatea. Articolele cu căldură ridicată (amplificatoare, surse de alimentare) ar trebui să fie în apropierea ventilatoarelor de evacuare.
   • Montați în siguranță toate componentele folosind feronerie de absorbție a șocurilor, acolo unde este specificat.
3. Integrare electrică și cablare:
   • Construiți sau procurați cablaje personalizate folosind fir MIL-SPEC. Etichetați clar toate cablurile.
   • Instalați magistralele de distribuție a energiei, asigurând ecartamentul adecvat pentru sarcina curentă.
   • Integrați stratul de protecție: instalați siguranțe și întrerupătoare într-un loc accesibil, cu etichetare clară.
   • Conectați toți senzorii și contoarele la unitățile lor de monitorizare/control.
4. Testare la nivel de subsistem și sistem:
   • Power-On-Self-Test (POST): Aplicați secvențial puterea, verificând că fiecare subsistem se activează corect.
   • Test funcțional: testați toate funcțiile GCS - legături de comunicație, procesare de date, interfețe de control.
   • Evaluarea stresului de mediu: supuneți GCS integrat la profiluri de temperatură, umiditate și vibrații reprezentative pentru mediul său de implementare.
   • Validare EMC/EMI: Testați pentru conformitatea cu standardele relevante privind emisiile și susceptibilitatea.
5. Pachetul de documentație și implementare:
   • Furnizați scheme așa cum sunt construite, diagrame de cablare și manuale de integrare.
   • Furnizați materiale de instruire pentru operator și întreținere.
   • Furnizați un kit de piese de schimb recomandat, inclusiv relee de aviație critice, siguranțe și ventilatoare de răcire.

Guvernarea conform standardelor militare, aviatice și ale echipamentelor terestre

Integrarea GCS se află la intersecția mai multor familii de standarde, asigurând performanță în toate domeniile.

• MIL-STD-810: standardul de bază de inginerie de mediu pentru echipamentele de sol și aer, care acoperă șocuri, vibrații, temperatură, umiditate etc.
• MIL-STD-461: Cerințe pentru controlul interferențelor electromagnetice. Esențial pentru GCS amplasat împreună cu receptoare și transmițătoare sensibile.
• MIL-STD-1275/704: Definiți caracteristicile de putere electrică pentru sistemele de vehicule de 28VDC și, respectiv, pentru aeronave. GCS trebuie să fie compatibil cu ambele atunci când este utilizat în medii mixte.
• RTCA/DO-160: Deși în primul rând pentru echipamentele aeropurtate, secțiunile sale de testare de mediu sunt adesea menționate pentru echipamente la sol de înaltă fiabilitate care interacționează cu aeronava.
• AS9100 și protocoale specifice apărării: sistemul de management al calității YM este construit pe AS9100. Expertiza noastră ne permite să navigăm în peisajul complex al standardelor, asigurându-ne că soluțiile și componentele noastre integrate GCS sunt proiectate, construite și testate pentru a satisface cerințele riguroase ale aplicațiilor de asistență pentru aviație, atât militare, cât și comerciale.

Întrebări frecvente (FAQ)

Î1: Care sunt diferențele principale dintre integrarea componentelor pentru un GCS fix bazat pe adăpost și unul montat pe vehicul?

R: Diferențele cheie sunt în întărirea mediului și putere :
• Montat pe vehicul: necesită componente evaluate pentru șocuri/vibrații extreme (MIL-STD-810G, Metoda 514). Alimentarea este de obicei de 28 VDC de la vehicul, necesitând convertoare DC-DC robuste. Dimensiunea, greutatea și puterea (SWaP) sunt strâns limitate. Toate componentele trebuie să fie montate în siguranță pentru a rezista deplasărilor în teren.
• Bazat pe adăpost: Permite componente puțin mai puțin robuste (dar totuși fiabile). Alimentarea poate fi de 110/220VAC, permițând rafturi standard pentru servere. Managementul termic este o provocare mai mare din cauza încărcăturilor mari de căldură într-un spațiu restrâns. Accentul se pune pe calcularea de înaltă densitate și integrarea sistemelor de răcire.
