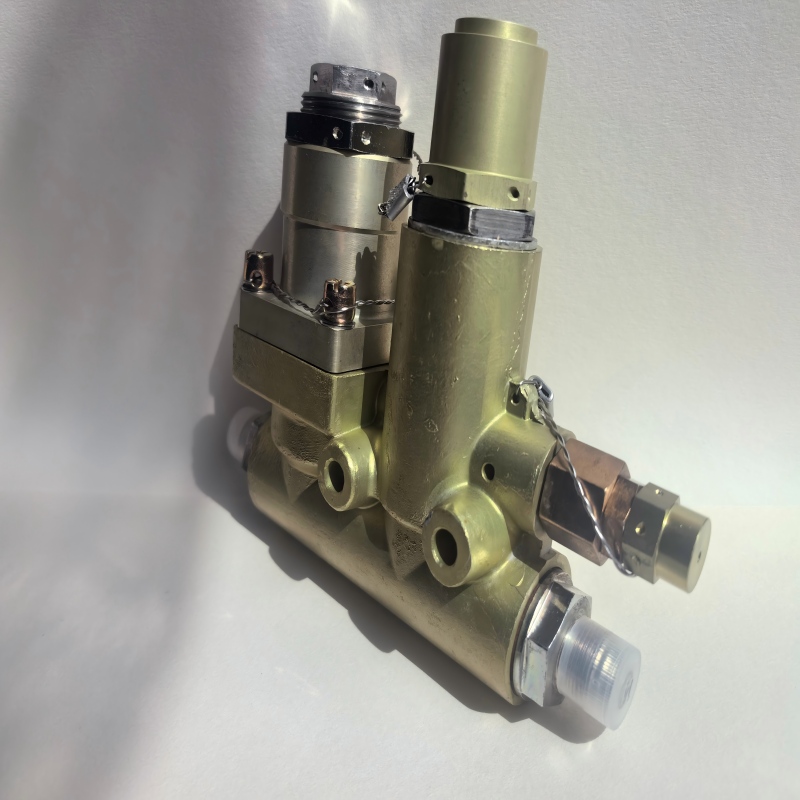

Analiză de inginerie a supapelor T-5T: control de precizie a debitului pentru aplicații aerospațiale solicitante
În sistemele de fluide critice ale platformelor aerospațiale și industriale moderne, performanța supapelor este sinonimă cu integritatea și siguranța sistemului. Supapa T-5T reprezintă o componentă critică de control al debitului proiectată pentru fiabilitate în condiții extreme de funcționare. Această analiză de inginerie este realizată pentru managerii de achiziții B2B și inginerii de sisteme, de la distribuitori globali până la producători OEM/ODM , care specifică componente pentru aviația militară , aeronave comerciale și sisteme industriale de înaltă performanță. Vom analiza principiile de proiectare ale T-5T, știința materialelor și ingineria specifică aplicației, oferind informațiile tehnice necesare pentru achiziții și integrare la nivel global în cunoștință de cauză.
Principiile de bază ale ingineriei și filosofia de proiectare
T-5T este de obicei o supapă acționată prin solenoid, cu acțiune directă sau cu pilot, proiectată pentru controlul precis al fluidului hidraulic, al combustibilului sau al aerului. Ingineria sa prioritizează funcționarea fără scurgeri, răspunsul rapid și durabilitatea în condiții de stres.
1. Dinamica fluidelor de precizie și designul bobinei
Inima lui T-5T este ansamblul bobină și manșon prelucrate cu precizie. Toleranțele sunt menținute la niveluri micrometrice pentru a asigura funcționarea fără probleme și pentru a minimiza scurgerile interne. Geometria bobinei este optimizată pentru caracteristicile specifice de debit (valoarea Cv), căderea de presiune și timpul de răspuns, care sunt parametri critici pentru hidraulica de control al zborului sau pentru măsurarea combustibilului în sistemele motoarelor aeronavei . Dinamica fluidelor computaționale (CFD) este adesea folosită în faza de proiectare pentru a optimiza performanța.
2. Materiale avansate și tratamente de suprafață
Pentru a rezista fluidelor corozive, presiunilor ridicate și uzurii abrazive, T-5T utilizează materiale precum oțeluri inoxidabile întărite prin precipitare (de exemplu, 17-4PH), oțeluri nitrurate sau aliaje specializate. Suprafețele critice de uzură sunt supuse unor tratamente cum ar fi cromarea dură, acoperirea cu carbură de tungsten sau acoperirea cu carbon asemănător cu diamant (DLC) pentru a prelungi durata de viață. Aceste alegeri de materiale sunt fundamentale pentru supapele utilizate în supapele de aviație pentru drone și alte platforme expuse la fluide de degivrare și aer sărat.
3. Tehnologie robustă de etanșare și control al scurgerilor
Etanșarea cu bariere multiple este un semn distinctiv al supapelor de calitate aerospațială. T-5T folosește o combinație de etanșări dinamice (cum ar fi PTFE sau inele O elastomerice pe bobină) și etanșări statice. Strategia de etanșare este concepută pentru a obține scurgeri externe aproape de zero, o cerință obligatorie pentru siguranța mediului și eficiența sistemului atât în supapele aviației militare , cât și în sistemele comerciale de frânare a trenurilor . Garniturile ștergătoare redundante protejează adesea garniturile dinamice principale de contaminare.
Cele mai recente dinamici tehnologice din industrie și tendințe de inovare
Industria valvelor aerospațiale trece printr-o evoluție tehnologică semnificativă, determinată de cerințele pentru o mai mare eficiență, inteligență și fiabilitate.
- Integrare cu acționare electrohidrostatică (EHA): Trecând spre aeronave mai electrice, supapele sunt integrate în actuatoare electrohidrostatice localizate, autonome, eliminând sistemele hidraulice centralizate și reducând greutatea.
- Supape inteligente cu senzori încorporați: integrarea senzorilor de presiune, temperatură și poziție direct în carcasa supapei, oferind date în timp real de sănătate și performanță sistemului de management al sănătății vehiculului al aeronavei pentru întreținere predictivă.
- Fabricare compozită ușoară și aditivă: Explorarea corpurilor de supape compozite de înaltă rezistență și utilizarea producției aditive (imprimare 3D) pentru pasaje interne complexe ale fluidelor, optimizând greutatea și performanța pentru proiectele de avioane de generație următoare.
- Acoperiri avansate pentru medii extreme: Dezvoltarea de nano-acoperiri și tratamente de suprafață ultra-dure pentru a rezista la eroziune, cavitație și atacuri chimice în sistemele de combustibil și ulei pentru motoare de aviație de înaltă calitate .
Accentul privind achizițiile: 5 preocupări cheie pentru cumpărătorii din Rusia și CSI
Specialiștii în achiziții din regiuni cu standarde riguroase de certificare și climat operațional dur aplică un proces de evaluare detaliat și riguros. Pentru componentele critice precum T-5T, preocupările lor principale includ:
- Certificare pentru climă arctică până la deșert și standarde GOST: validarea demonstrată pentru GOST (în special pentru echipamente sub presiune, materiale și funcționare pe vreme rece) și performanța dovedită în intervalul de temperatură extremă de la -60°C la +135°C (pentru fluide hidraulice) este o cerință fundamentală pentru acceptarea pe piață.
- Trasabilitatea și Certificarea Materialelor (PED & GOST R TR/TS): Trasabilitatea completă a tuturor materialelor metalice de la moara la piesa finită, cu rapoarte de testare a materialelor certificate (MTR). Conformitatea cu principiile Directivei echipamentelor sub presiune (PED) și cu reglementările tehnice GOST este adesea necesară.
- Garanții de performanță la scurgeri și date de testare: Date de testare transparente și verificate pentru ratele de scurgere interne și externe în diferite cicluri de temperatură și presiune. Stabilitatea scurgerilor pe termen lung este o măsură critică de performanță.
- Suport tehnic localizat și logistică pieselor de schimb: Disponibilitatea documentației detaliate în limba rusă și acces la reprezentanții tehnici locali pentru instalare și depanare. Logistica stabilită pentru kiturile de etanșare de rezervă și componentele critice în regiunea CSI este foarte apreciată.
- Date privind durabilitatea ciclului de viață și timpul mediu între defecțiuni (MTBF): calcule MTBF sau B10 valide statistic furnizate de furnizor, bazate pe standarde recunoscute (de exemplu, ISO 19973). O proiecție clară și susținută a duratei de viață este esențială pentru calcularea costului total de proprietate.
Capabilitățile de inginerie și producție ale YM
Fabricarea supapelor conform standardelor aerospațiale necesită infrastructură de clasă mondială și control al procesului. Divizia dedicată sistemelor de fluide a YM operează într-o instalație specializată de 75.000 de metri pătrați, cu camere curate climatizate pentru asamblare, centre de prelucrare CNC cu mai multe axe cu palpare în proces și stații de șlefuire și șlefuire dedicate pentru finisarea bobină și manșon. Echipa noastră de cercetare și dezvoltare în dinamica fluidelor , care include doctori în inginerie mecanică și tribologie, stimulează inovația continuă. O realizare cheie brevetată este designul nostru de compensare termică activă pentru spațiile critice, care menține performanța optimă de scurgere pe întregul interval de temperatură de funcționare - o descoperire pentru fiabilitatea supapelor aeronavei .
Proceduri adecvate de instalare, punere în funcțiune și întreținere
Manevrarea și instalarea corectă sunt esențiale pentru a obține performanța proiectată și durata de viață a supapei T-5T. Urmați această procedură sistematică:
- Inspecție și curățare înainte de instalare:
- Inspectați supapa și orificiile sale pentru eventuale daune de transport. Verificați numărul modelului și specificațiile.
- Asigurați-vă că supapa și conductele imediate sunt curate meticulos. Utilizați numai lichide de curățare aprobate și cârpe fără scame. Spălați liniile înainte de conectare.
- Montare și conducte corecte:
- Montați supapa în siguranță pe o structură rigidă pentru a evita stresul asupra orificiilor de la conducte.
- Utilizați fitinguri dimensionate și evaluate corespunzător. Urmați secvențele de cuplu recomandate și valorile pentru conexiunile orificiilor pentru a evita deformarea corpului supapei.
- Asigurați-vă că conductele sunt aliniate și susținute pentru a minimiza solicitarea.
- Conexiune electrică și integrare în sistem:
- Conectați solenoidul la tensiunea și polaritatea corecte, conform specificațiilor. Utilizați ecranare adecvată pentru cablare în medii cu EMI ridicate.
- Integrați orice senzori de feedback (dacă sunt echipați) cu sistemul de monitorizare.
- Spălare și punere în funcțiune a sistemului:
- Înainte de a alimenta supapa, efectuați o spălare a sistemului de joasă presiune pentru a îndepărta orice resturi rămase.
- Aduceți treptat sistemul la presiune în timp ce comutați valva manual sau electric, verificând scurgerile și funcționarea corectă.
- Monitorizare de rutină și întreținere preventivă:
- Monitorizați presiunea sistemului și manometrele de temperatură pentru anomalii.
- În timpul întreținerii programate, verificați dacă există scurgeri externe, verificați conexiunile electrice și efectuați un test funcțional.
- Înlocuiți kiturile de etanșare la intervalul recomandat de producător sau dacă se detectează vreo scurgere.
Guvernarea conform standardelor pentru echipamente aerospațiale și sub presiune
Proiectarea, fabricarea și calificarea supapelor precum T-5T sunt guvernate de un cadru de standarde internaționale stricte.
- AS 5440 / MIL-V-8814 / MIL-V-5514: Standarde aerospațiale specifice pentru supapele hidraulice, care acoperă performanța, testarea și materialele.
- RTCA/DO-160: Proceduri de testare de mediu pentru echipamente aeropurtate, cu secțiuni relevante despre temperatură, altitudine, vibrații și susceptibilitatea fluidelor.
- ISO 4401 (CETOP RP 121H): Standard internațional pentru puterea fluidului hidraulic - supape de reglare direcțională cu patru orificii - suprafețe de montare, care definește dimensiunile comune ale interfeței.
- AS9100 & NADCAP: sistemul de calitate YM este certificat AS9100. În plus, procesele noastre speciale — inclusiv tratamentul termic, testarea nedistructivă (NDT) și sudarea — sunt acreditate NADCAP. Această certificare dublă oferă cea mai înaltă asigurare a calității și repetabilității pentru fiecare supapă de aviație produsă, asigurând conformitatea în cele mai solicitante aplicații militare și comerciale de aviație .
Întrebări frecvente (FAQ)
Î1: Care este timpul de răspuns tipic (deschidere/închidere) pentru electrovalva T-5T și ce factori îl afectează?
R: Timpii de răspuns variază în funcție de dimensiune și configurație, dar de obicei variază între 10 și 50 de milisecunde . Factorii cheie care afectează timpul de răspuns includ:
• Vâscozitatea fluidului și temperatura: fluidul rece și vâscos încetinește răspunsul.
• Presiunea sistemului și presiunea pilot (dacă este cazul): o presiune mai mare poate crește viteza.
• Puterea și designul solenoidului: solenoizii cu forță mai mare acționează mai rapid.
Curbele specifice pentru condițiile dvs. de operare pot fi furnizate de echipa noastră de ingineri de aplicații.
Î2: Supapa T-5T poate fi personalizată pentru dimensiuni sau configurații de montare non-standard?
A: Absolut. În calitate de producător OEM/ODM cu experiență, YM personalizează în mod regulat supapele pentru nevoi specifice de integrare. Aceasta include fire de porturi personalizate (de exemplu, BSPP, NPT), interfețe de montare alternative, tensiuni specifice de bobină și configurații personalizate ale bobinei pentru căi de curgere unice. Suntem specializați în dezvoltarea de soluții de supape specifice aplicației pentru aviație, tren și sisteme industriale.
Î3: Cum validează YM durabilitatea pe termen lung și durata de viață la oboseală a corpului supapei?
R: Validarea durabilității este un proces în mai multe etape. Efectuăm analiza cu elemente finite (FEA) în timpul proiectării pentru a identifica și a atenua concentrațiile de stres. Probele reprezentative pentru producție sunt apoi supuse unor teste de viață accelerate pe platforme cu pulsații, supunându-le la milioane de cicluri de presiune cu mult peste presiunea normală de funcționare. Aceasta este completată de testarea la oboseală a materialelor conform standardelor ASTM. Angajamentul nostru față de testarea cuprinzătoare a ciclului de viață asigură că T-5T îndeplinește ciclurile de funcționare riguroase cerute de sistemele de control al zborului și motoarelor de aviație de înaltă calitate .
Referințe și surse tehnice autorizate
Această analiză de inginerie este bazată pe cele mai bune practici din industrie și pe următoarele surse autorizate:
- SAE International. (2022). AS5440C: Supape hidraulice, reducere a presiunii, specificații generale pentru. Warrendale, PA.
- Agenția pentru Siguranța Aviației a Uniunii Europene (EASA). (2023). Specificații de certificare și mijloace acceptabile de conformitate pentru motoare (CS-E), amendamentul 7. [Secțiuni referitoare la componentele sistemului de combustibil și ulei].
- Blevins, RD (2016). Dinamica fluidelor și proiectarea supapelor. În Manualul de dinamică a fluidelor aplicate. Van Nostrand Reinhold.
