MIL-STD-461 Cerințe de compatibilitate EMI

Cerințe de compatibilitate MIL-STD-461 EMI: Asigurarea rezistenței electromagnetice în sistemele militare și aerospațiale

În mediul electromagnetic dens al platformelor militare moderne, interferența necontrolată este o amenințare directă la adresa succesului și siguranței misiunii. MIL-STD-461, standardul definitiv pentru compatibilitatea interferențelor electromagnetice (EMI), stabilește limite riguroase atât pentru emisiile de la și susceptibilitatea tuturor echipamentelor electronice și electrice. Această analiză cuprinzătoare explorează modul în care conformitatea cu MIL-STD-461 dictează proiectarea, selecția componentelor și integrarea sistemului de părți critice, cum ar fi releele pentru aviație militară , senzorii de aviație și controlerele de putere. Pentru managerii de achiziții și inginerii de sisteme, înțelegerea acestor cerințe nu este negociabilă pentru a asigura funcționarea fiabilă a comenzilor motoarelor aeronavei , sistemelor de comunicații și echipamentelor de navigație în avioane , UAV-uri și vehicule terestre din ce în ce mai complexe.

Dinamica industriei: Provocarea EMI în creștere în platformele digitalizate și de mare putere

Proliferarea electronicelor digitale, a magistralelor de date de mare viteză și a componentelor de comutare de mare putere a crescut dramatic potențialul de interferență electromagnetică. Standardele precum MIL-STD-461 nu sunt statice; ele evoluează pentru a aborda noile amenințări. Integrarea tehnologiei comerciale disponibile (COTS) în sistemele militare, deși rentabilă, introduce adesea provocări EMI semnificative care trebuie atenuate. Componentele precum contactorii de aeronave cu comutare de mare viteză și contoarele digitale de aviație pentru drone trebuie proiectate cu atenție de la sol pentru a controla atât emisiile conduse , cât și emisiile radiate , asigurându-se că nu devin surse de interferență care perturbă senzorii de aviație sensibili sau legăturile de comunicație.

Noua tehnologie și câmpul de luptă EMI: comutare digitală și semiconductori cu bandă largă

Tehnologiile avansate prezintă o sabie cu două tăișuri pentru EMI. Creșterea motoarelor cu modulație în lățime a impulsurilor (PWM) și a surselor de alimentare comutatoare poate genera zgomot semnificativ de înaltă frecvență. În mod similar, semiconductorii Wide Bandgap (SiC, GaN) utilizați în convertoarele de putere eficiente comută la viteze extrem de mari, împingând zgomotul în intervalele de frecvență care sunt dificil de filtrat. În schimb, aceleași tehnologii permit filtrarea activă mai sofisticată și tehnici de sincronizare cu spectru răspândit , care pot fi utilizate pentru a reduce emisiile de vârf. Navigarea cu succes a MIL-STD-461 necesită acum o experiență profundă atât în ​​protecția tradițională, cât și în aceste strategii de atenuare de ultimă oră.

Priorități de achiziții: 5 preocupări cheie MIL-STD-461 din partea integratorilor de apărare din Rusia și CSI

Pentru integratorii de sisteme din Rusia și regiunea CSI, conformitatea EMI este o poartă critică în procesul de calificare a componentelor, axată pe dovezi verificabile și pe impactul la nivel de sistem:

1. Verificarea testelor specifice platformei: Furnizorii trebuie să furnizeze rapoarte de testare care să demonstreze conformitatea cu setul exact de cerințe de testare MIL-STD-461 (de exemplu, RE102, CE102, CS114, RS103) specificate pentru platforma țintă (aeriană, terestră, navală, spațială). O afirmație generică „îndeplinește MIL-STD-461” este inadecvată pentru integrarea într-un sistem de control al motorului de aviație de înaltă calitate sau într-un computer de misiune.
2. Testare sub sarcină operațională și configurație în cel mai rău caz: Dovada că testarea EMI a fost efectuată cu componenta în modul său de funcționare cel mai rău caz (de exemplu, un contactor de aviație militară comutând sarcina inductivă maximă) și într-o configurație reprezentativă pentru instalarea finală (cu cabluri și împământare specificate).
3. Datele privind marjele și robustețea designului: achizițiile favorizează componentele care nu numai că îndeplinesc limitele, dar o fac cu o marjă semnificativă (de exemplu, 6 dB sau mai mult). Aceasta oferă un tampon de siguranță pentru integrarea și îmbătrânirea sistemului. Datele despre caracteristicile de proiectare (eficacitatea scutului, atenuarea filtrului) sunt foarte apreciate.
4. Performanță de susceptibilitate cu atenuări activate: pentru componentele cu protecție EMI încorporată (filtre, supresoare de tranzitori), dovada că testele de susceptibilitate (cum ar fi CS115/116 explozie/tranzitorie) au fost trecute cu aceste protecții active, nu ocolite.
5. Stabilitatea ciclului de viață EMI și prevenirea contrafacerii: Asigurarea că performanța EMI nu se va degrada în timp din cauza unor factori precum uzura contactului în relee sau îmbătrânirea condensatorului. În plus, controalele robuste ale lanțului de aprovizionare pentru a preveni subcomponentele contrafăcute care ar putea compromite integritatea EMI sunt esențiale pentru suportul pe termen lung pe platformă în flotele de trenuri și avioane.

Capacitatea YM de proiectare și validare centrată pe EMI

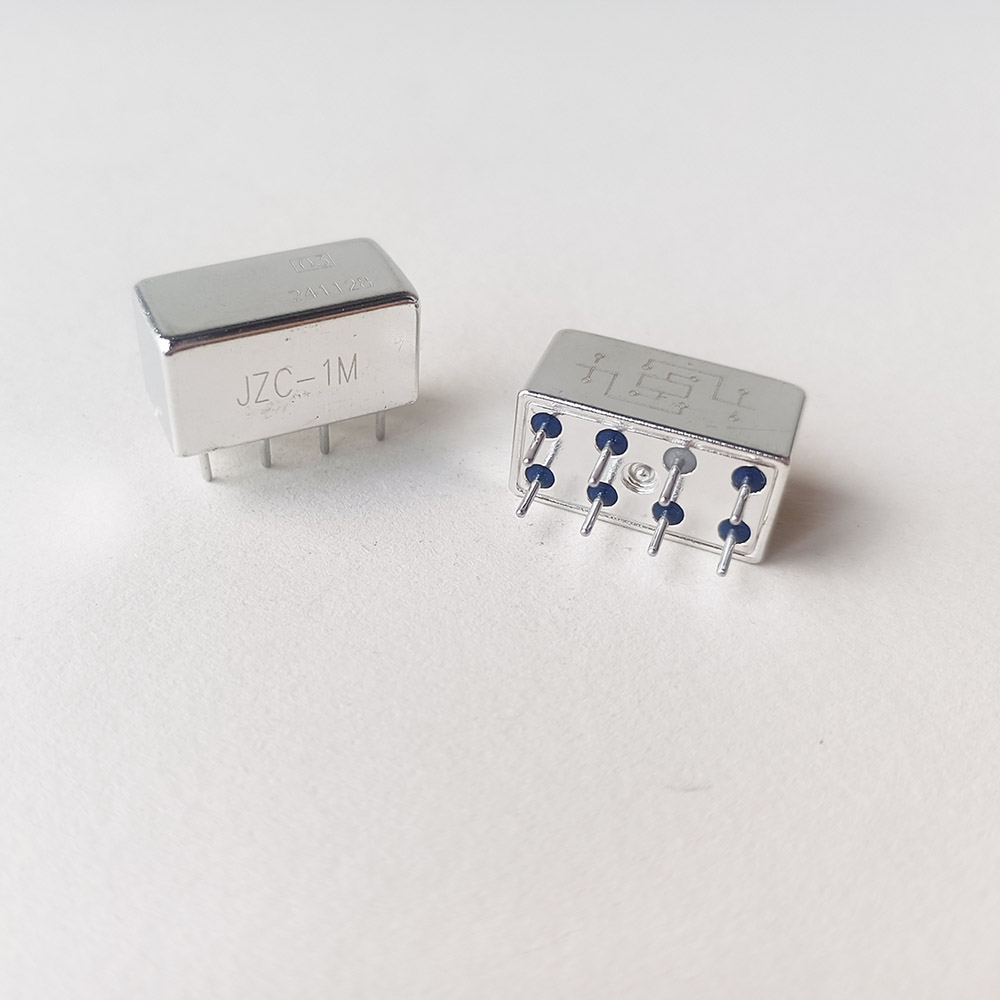

Abordăm EMI nu ca pe o problemă care trebuie remediată, ci ca pe un parametru care trebuie proiectat. Scara și instalațiile noastre din fabrică sunt echipate cu un laborator dedicat de preconformitate EMC . Această facilitate internă le permite inginerilor noștri să efectueze teste iterative la începutul fazei de proiectare, identificând și atenuând problemele EMI înainte de a se angaja la o certificare formală costisitoare. Pentru validarea finală, colaborăm cu laboratoare terțe acreditate pentru a genera rapoartele oficiale de testare MIL-STD-461 necesare pentru releele de aviație militară , ansamblurile de senzori și modulele de distribuție a energiei.

Această abordare empirică este ghidată de echipa noastră de cercetare și dezvoltare și de inovația în proiectarea electromagnetică. Echipa noastră include specialiști EMC care utilizează software avansat de simulare a câmpului electromagnetic 3D pentru a modela și optimiza configurațiile componentelor, designul scutului și strategiile de împământare. Acest lucru a dus la un ambalaj patentat pentru senzorii noștri de aviație, care oferă o eficiență excepțională de ecranare și design de conector care minimizează scurgerile de curent în modul comun, o cauză frecventă a defecțiunii emisiilor radiate.

Pas cu pas: o listă de verificare a achizițiilor pentru evaluarea conformității cu MIL-STD-461

Echipele de achiziții pot atenua riscul prin evaluarea sistematică a afirmațiilor furnizorilor. Urmați această listă de verificare:

1. Solicitați planul și raportul detaliat de testare:
   • Obțineți planul de testare aprobat care detaliază testele specifice efectuate (conform MIL-STD-461G sau mai recent).
   • Consultați raportul de testare complet, semnat. Verificați că provine de la un laborator acreditat (de exemplu, NVLAP, A2LA).
2. Analizați configurația unității în curs de testare (UUT):
   • Asigurați-vă că configurația testată (carcasă, conectori, cabluri, simulatoare de sarcină) se potrivește cu cazul dumneavoastră de utilizare. Un releu testat într-o cutie metalică etanșă se poate comporta diferit atunci când este montat pe un panou compozit.
   • Confirmați că modurile operaționale testate acoperă toate funcțiile critice.
3. Analizați datele și marjele:
   1. Examinați diagramele de date grafice pentru fiecare test. Căutați frecvențe „aproape de limită”.
   2. Calculați marja (în dB) dintre datele de emisie/susceptibilitate din cel mai rău caz și linia limită. O componentă fără marjă reprezintă un risc ridicat de integrare.
4. Examinați orice declarații de aplicabilitate sau derogări: verificați dacă limitele de testare au fost adaptate sau renunțate și asigurați-vă că justificarea este documentată și acceptabilă pentru cererea dvs.
5. Evaluați suportul pe termen lung: întrebați despre procesul furnizorului de gestionare a modificărilor componentelor care ar putea afecta EMI și despre sistemul de notificare a modificărilor acestora .

Standarde industriale: Ecosistemul MIL-STD-461 și relații critice

Standarde interconectate pentru asigurarea EMC completă

MIL-STD-461 trebuie înțeles într-un cadru mai larg de standarde interdependente:

• MIL-STD-464: Cerințe privind efectele electromagnetice asupra mediului (E3) pentru sisteme. Standardul umbrelă la nivel de sistem. Conformitatea la nivel de componentă 461 este o intrare principală pentru atingerea conformității la nivel de sistem 464.
• RTCA/DO-160, Secțiunea 20-22: Standardul EMC aerospațial comercial. Deși sunt similare, există diferențe în nivelurile și metodele de testare. Multe programe necesită demonstrarea conformității cu DO-160 și MIL-STD-461.
• SAE ARP5412 și ARP5416: Standarde pentru susceptibilitatea tranzitorie indusă de fulgere a aeronavei. Acești tranzitori de mare energie (testați în CS115/116 în 461) sunt critici pentru componentele cu cabluri externe, cum ar fi senzorii și contoarele de aviație .
• Seria IEC 61000: standardele internaționale de bază EMC. Înțelegerea acestora ajută la proiectarea componentelor care pot fi adaptate atât pentru aplicații militare, cât și pentru aplicații industriale riguroase.
• Ghid de proiectare și amenajare internă: producătorii de top aplică reguli stricte de proiectare a PCB-urilor interne (stivuirea straturilor, rutarea urmelor, plasarea componentelor) care reprezintă prima linie de apărare împotriva EMI, asigurând un design în mod inerent capabil să treacă testele oficiale.

Analiza tendințelor industriei: Cyber-EMI, HIRF și viitorul dominației spectrului

Câmpul de luptă electromagnetică se extinde în două direcții cheie. În primul rând, protecția câmpurilor radiate de înaltă intensitate (HIRF) devine primordială, determinată de amenințarea interferenței electromagnetice intenționate (IEMI). Componentele trebuie să fie întărite împotriva intensităților extreme ale câmpului care ar putea perturba sau deteriora electronicele. În al doilea rând, conceptul de Cyber-EMI sau Intentional EMI estompează linia dintre EMC tradițională și securitatea cibernetică. Asigurarea faptului că o componentă, cum ar fi un contor de aviație digital pentru dronă, este imună la coruperea datelor sau la disfuncționalitățile cauzate de atacuri EMI deliberate este o cerință în curs de dezvoltare. Revizuirile viitoare ale standardelor vor aborda din ce în ce mai mult aceste amenințări, făcând reziliența EMI o piatră de temelie atât pentru siguranța operațională, cât și pentru supraviețuirea războiului electronic.

Întrebări frecvente (FAQ) pentru inginerie și achiziții

Referințe și surse tehnice

• Departamentul Apărării al SUA. (2015). MIL-STD-461G, Cerințe pentru controlul caracteristicilor interferențelor electromagnetice ale subsistemelor și echipamentelor .
• Weston, DA (2017). Compatibilitate electromagnetică: metode, analize, circuite și măsurare . CRC Press. (Referință de inginerie EMC autorizată).
• RTCA, Inc. (2010). DO-160G, Condiții de mediu și proceduri de testare pentru echipamentele aeropurtate, secțiunile 20-25: EMC .
• Simpozionul internațional IEEE privind compatibilitatea electromagnetică. (2022). Proceedings: „Provocări în aplicarea MIL-STD-461 la convertoarele de putere cu bandă largă în domeniul aerospațial”.
• Colaboratori Wikipedia. (2024, 10 martie). „Compatibilitate electromagnetică”. În Wikipedia, Enciclopedia Liberă . Preluat de la: https://en.wikipedia.org/wiki/Electromagnetic_compatibility
• Forumul comunității EEVblog Electronics. (2023, noiembrie). Subiect: „Depanarea practică a unei defecțiuni CE102 pe un modul de alimentare de intrare de 28VDC.” [Discuție tehnică online].
