Analiza defecțiunilor componentelor militare

Analiza eșecului componentei militare: un ghid strategic pentru investigarea cauzelor fundamentale și atenuarea riscurilor

Pentru inginerii de achiziții și fiabilitate B2B din apărare, aerospațiu și transport greu, o defecțiune a unei componente nu este doar un regres operațional, ci este o oportunitate critică de învățare. Analiza sistematică a defecțiunilor componentelor militare a unui contactor de aviație militară , senzor de aviație sau releu de aviație eșuat transformă un eveniment costisitor în inteligență acționabilă care îmbunătățește proiectele viitoare, deciziile lanțului de aprovizionare și protocoalele de întreținere. Acest ghid subliniază o metodologie disciplinată de analiză a defecțiunilor, explorează modurile de defecțiuni comune între tipurile de componente și explică modul în care valorificarea acestui proces poate îmbunătăți fiabilitatea sistemelor de la comenzile motoarelor aeronavei la stațiile de testare Aviation Meter pentru drone .

Filosofia: de la atribuirea de vină la îmbunătățirea sistemică

Analiza eficientă a eșecului este o disciplină de inginerie sistematică, bazată pe dovezi, nu o căutare a vinovăției.

Obiectivele unei analize oficiale a eșecului:

• Identificați cauza principală: determinați motivul fizic, chimic sau de proiectare fundamental al defecțiunii (nu doar simptomul).
• Prevenirea recurenței: implementați acțiuni corective în proiectare, producție sau operare pentru a preveni defecțiunile identice.
• Evaluați riscul flotei: determinați dacă alte unități din același lot sau design sunt în pericol, permițând întreținerea proactivă sau rechemarea.
• Îmbunătățiți performanța furnizorilor: Furnizați date obiective furnizorilor pentru îmbunătățirea procesului lor, întărind lanțul de aprovizionare.
• Sprijin pentru determinările privind răspunderea și garanția: furnizați dovezi concrete pentru discuțiile contractuale.

Metodologia disciplinară de rezolvare a problemelor 8D

Un cadru adoptat pe scară largă pentru gestionarea analizei defecțiunilor și a acțiunilor corective.

1. D1: Formați echipa: Formați o echipă interfuncțională (achiziții, calitate, inginerie, reprezentant al furnizorului).
2. D2: Descrieți problema: Definiți cu precizie defecțiunea: Ce componentă? Când/unde a eșuat? Care au fost simptomele și condițiile operaționale?
3. D3: Implementați izolare intermediară: luați măsuri imediate pentru a preveni mai multe erori (de exemplu, inventarul de carantină, emiteți o remediere temporară).
4. D4: Determinați cauza principală: Faza analitică de bază. Folosiți instrumente precum 5-De ce, diagramele Ishikawa (os de pește) și analiza fizică a piesei eșuate.
5. D5: Dezvoltați acțiuni corective permanente: proiectați și validați remedieri care abordează cauza principală.
6. D6: Implementarea și validarea acțiunilor permanente: implementarea remedierii în producție, procese sau proceduri. Verificați eficacitatea.
7. D7: Prevenirea recurenței: Actualizați FMEA, standardele de proiectare, specificațiile și instruirea pentru a preveni probleme similare.
8. D8: Felicitează echipa: recunoaște efortul echipei de a închide bucla și de a consolida o cultură pozitivă a calității.

Moduri de defectare specifice componentelor și tehnici analitice

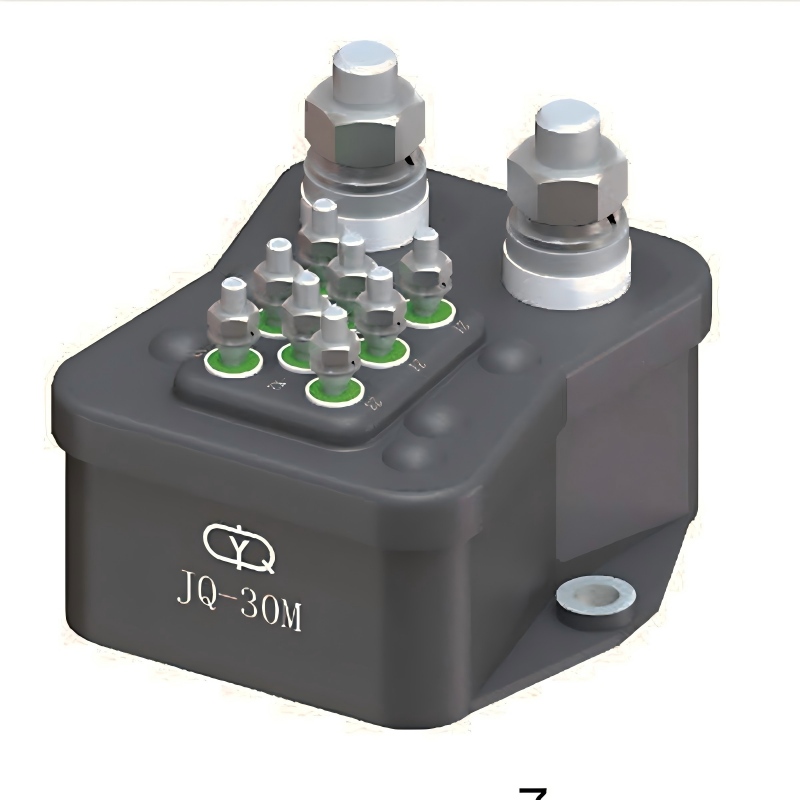

1. Componente electromecanice (contactoare, relee)

Moduri obișnuite de defecțiune pentru contactele de aviație militară și releele de aviație militară .

• Mod de eroare: sudare prin contact sau eroziune severă.
  • Analiza cauzei principale: Examinați suprafețele de contact sub un stereomicroscop. Sudarea indică o suprasarcină gravă sau o stare de scurtcircuit peste valoarea nominală a componentei. Modelele de eroziune (cratere, vârfuri) indică arcul electric datorat comutării sarcinii inductive fără o suprimare adecvată.
  • Întrebări de investigație: Sarcina reală (curent de pornire, raport L/R) a fost în cadrul specificațiilor? A fost folosit un circuit de suprimare a arcului (snubber)?
• Mod de defecțiune: Bobina Burnout (Circuit deschis).
  • Analiza cauzei principale: Măsurați rezistența bobinei (va fi infinită). Disecați bobina pentru a verifica izolația. Izolația arsă/topită sugerează supratensiune sau supraexcitare susținută. Căutați decolorarea pe bobină.
  • Întrebări de investigație: Tensiunea aplicată și ciclul de lucru au fost corecte? Un mecanism de lipire ar fi putut menține bobina alimentată prea mult timp?
• Mod de eșec: Legare/Lipire mecanică.
  • Analiza cauzei principale: Verificați pentru contaminare (praf, nisip, produse de coroziune) în mecanismul pivotului sau armăturii. Verificați dacă există deformații fizice sau rulmenți uzați.
  • Întrebări de investigație: Mediul de depozitare sau de operare a fost în limitele specificate de curățenie și umiditate?

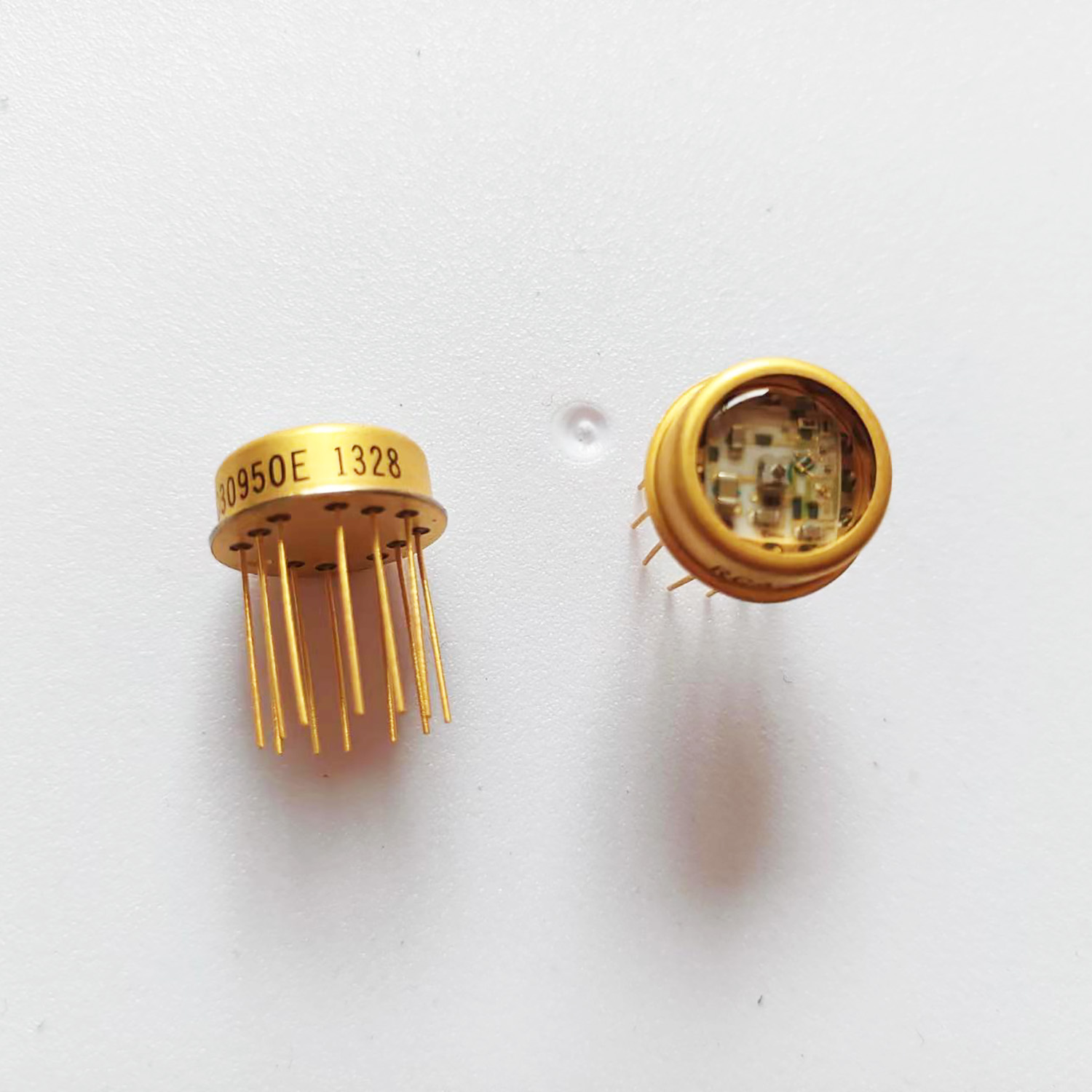

2. Senzori și electronice

Analizarea defecțiunilor la senzorii de aviație și electronicele asociate.

• Mod de eroare: Derivare sau fără ieșire.
  • Analiza cauzei principale: utilizați trasarea curbei pe semiconductori. Efectuați microscopie electronică cu scanare (SEM) cu spectroscopie cu raze X cu dispersie de energie (EDS) pentru a detecta coroziunea, creșterea mustaților sau formarea intermetalice pe îmbinările de lipit.
  • Întrebări de investigație: Senzorul a fost expus la fluide incompatibile sau la condens? Au existat evenimente ESD în timpul manipulării?
• Mod de eroare: Funcționare intermitentă.
  • Analiza cauzei principale: cea mai provocatoare. Utilizați ciclul termic și vibrația pe bancă pentru a precipita defecțiunea. Folosiți reflectometria în domeniul timpului (TDR) pentru a găsi fisuri în urmele PCB sau rupturi interne ale cablurilor.
  • Întrebări de investigație: Defecțiunea se corelează cu temperatura sau vibrațiile din aplicație (de exemplu, pe un motor de avion )?

3. Componente pasive și dispozitive de protecție

• Defecțiunea siguranței de aviație: o siguranță arsă este un simptom, nu o cauză principală.
  1. Examinare vizuală: O carcasă ruptă violent indică un scurtcircuit de nivel înalt. Un element ușor topit sugerează o supraîncărcare prelungită.
  2. Analiza în aval: cauza principală se află în circuitul protejat. Utilizați modul de defectare a siguranței ca un indiciu pentru a investiga defecțiunile de cablare, blocarea motorului sau semiconductori defectați în aval.

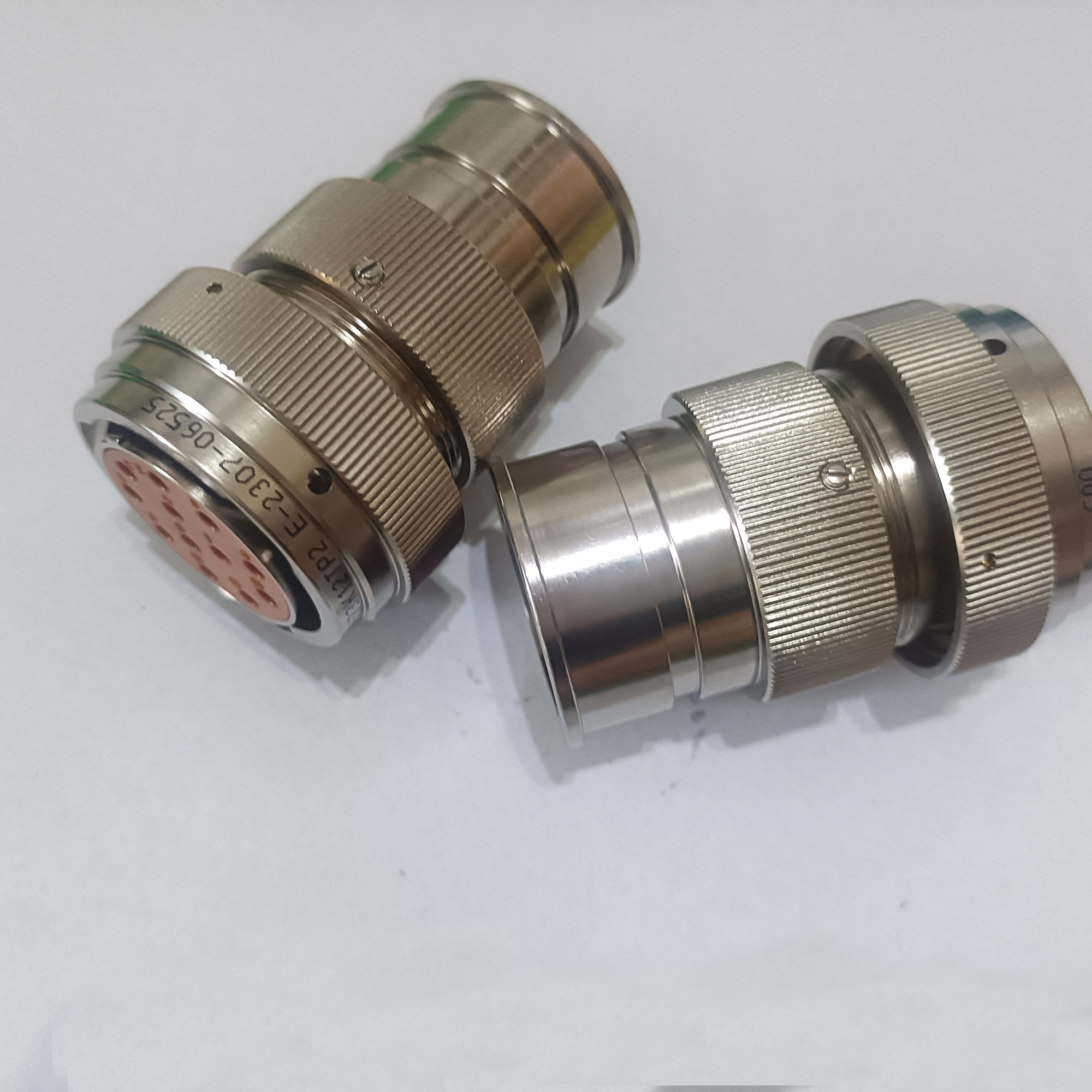

• Defecțiunea conectorului: concentrați-vă pe pini, prize și etanșări. Căutați coroziune prin frecare (din micro-vibrații), împingere a știfturilor sau izolatori crăpați.

Rolul pivot al achizițiilor în ecosistemul de analiză a eșecului

Acțiunile dvs. permit sau împiedică în mod direct analiza și rezolvarea eficientă.

1. Stabiliți clauze clare de analiză a defecțiunilor în contracte: definiți obligațiile ambelor părți cu privire la returnarea pieselor eșuate, termenele pentru analiză, partajarea rapoartelor și responsabilitatea pentru costurile acțiunilor corective.
2. Facilitați „lanțul de custodie”: atunci când apare o defecțiune, asigurați-vă că componenta este îndepărtată cu grijă, ambalată pentru a preveni deteriorarea sau contaminarea ulterioară și trimisă prompt la locația de analiză convenită (laboratorul dvs., a furnizorului). Documentați fiecare transfer.
3. Valorificați expertiza furnizorului: pentru componentele complexe, OEM (cum ar fi YM pentru un senzor de motor de aviație de înaltă calitate ) are cunoștințe de proiectare de neegalat și echipamente de analiză specializate. Angajați-i devreme.
4. Utilizați constatările analizei în managementul performanței furnizorilor: cuantificați ratele de eșec (PPM) și utilizați rapoarte privind cauzele rădăcină pentru a genera tabele de punctaj furnizori și discuții de îmbunătățire continuă.
5. Promovați o cultură „Fără vina” cu furnizorii cheie: promovați un mediu în care furnizorii sunt dispuși să împărtășească datele despre eșecuri în mod deschis, fără teama de acțiuni punitive, ceea ce duce la rezolvarea problemelor mai oneste și mai eficiente.

Tendințe din industrie: analiză avansată și criminalistică digitală

Modernizarea investigației eșecului

• Digital Twin pentru simularea eșecului: recrearea evenimentului de defecțiune într-un model digital de înaltă fidelitate pentru a testa ipotezele cauzei principale și a valida acțiunile corective virtual.
• Fractografie și analiză de imagini bazate pe inteligență artificială: Folosind învățarea automată pentru a analiza imaginile microscopice ale suprafețelor de fractură, clasificând automat modurile de defecțiune (oboseală, suprasarcină, coroziune) mai rapid și mai consecvent decât experții umani.
• Corelația datelor mari pentru analiza la nivelul întregii flote: agregarea datelor de defecțiuni de la mii de unități pe câmp pentru a identifica modele subtile și a prezice modurile de defecțiuni emergente înainte ca acestea să devină răspândite.
• Testare nedistructivă avansată (NDT): Utilizarea tomografiei computerizate cu raze X 3D (scanare CT) pentru a vedea defectele interne (goluri, fisuri, delaminare) fără a demonta componenta.
• Blockchain pentru istoricul imuabil al defecțiunilor: înregistrarea fiecărui eveniment de defecțiune, pas de analiză și acțiune corectivă într-un registru sigur, inviolabil, care circulă cu componenta sau geamănul său digital.

Focus: Analiza defecțiunilor pieței din Rusia și CSI și cerințe de documentare

Procesul și rezultatele pentru investigarea eșecului în această regiune sunt foarte formalizate.

1. Documentație obligatorie „Act de eșec” (Акт): Raportarea inițială a defecțiunii trebuie documentată într-un „Act” formal cosemnat de reprezentanții clienților și furnizorilor, care detaliază circumstanțele.
2. Standarde GOST pentru metodele de analiză: poate fi necesar ca analiza defecțiunii în sine să urmeze metodologiile GOST prescrise pentru testarea materialelor și analiza criminalistică.
3. Implicarea Comisiei de stat pentru eșecurile critice: Pentru eșecurile majore în programele de stat, poate fi formată o comisie guvernamentală pentru a supraveghea analiza, mai ales dacă aceasta implică un tren sau o platformă militară.
4. Raport complet de analiză în limba rusă: Raportul final de analiză a eșecului trebuie să fie cuprinzător și în limba rusă, urmând o structură formală, care se încheie adesea cu o listă de măsuri corective prescrise.
5. Accent pe „Act de implementare” pentru acțiunile corective: Închiderea buclei de analiză a defecțiunilor este adesea marcată de un alt „act” formal care confirmă implementarea acțiunilor corective.

Standarde cheie care guvernează analiza eșecului

• SAE ARP926: Analiza defecțiunilor și depanare. Oferă linii directoare pentru o abordare sistematică.
• MIL-STD-2154 (AS): Sistem de raportare a erorilor, analiză și acțiuni corective (FRACAS). Definește cerințele pentru un sistem în buclă închisă pentru a colecta, analiza și acționa asupra datelor de defecțiune.
• ISO 9001:2015 (Clauza 10.2): Cere organizațiilor să reacționeze la neconformități și să ia măsuri corective, inclusiv determinarea cauzelor fundamentale.
• AS9100 (Clauza 10.2): Adaugă rigoare specifică aerospațială la procesele de neconformitate și acțiuni corective.
• ASTM E2332: Practică standard pentru investigarea și analiza defecțiunilor componentelor fizice.

Laboratorul de analiză a defecțiunilor YM și răspunsul ingineriei

La YM, operăm un centru dedicat de analiză și fiabilitate a defecțiunilor (FARC) ca parte a angajamentului nostru față de gestionarea produsului. Atunci când o componentă YM, cum ar fi un releu de aviație militară sau un senzor de aviație , este suspectată că se defectează, clienții noștri o pot returna direct la acest centru. Cu personalul de oameni de știință în materiale, metalurgiști și ingineri experimentați în proiectare, FARC este echipat cu SEM/EDS, fluorescență cu raze X (XRF), scanere CT și stații de decapsulare pentru microcipuri.

Procesul nostru este colaborativ. Implicam echipa de ingineri a clientului in intalniri de revizuire pentru a discuta constatarile. Mai important, analiza noastră este orientată spre viitor. Descoperirile FARC se alimentează direct în ciclurile noastre de cercetare și dezvoltare și de îmbunătățire continuă . De exemplu, dacă un lot de contactori prezintă un mecanism specific de coroziune, nu doar înlocuim unitățile; investigăm procesul nostru de placare, actualizăm specificațiile și putem dezvolta o acoperire îmbunătățită în laboratorul nostru de materiale . Acest sistem în buclă închisă, susținut de investiția noastră semnificativă în facilități analitice , asigură că fiecare defecțiune face produsele și procesele noastre mai robuste, beneficiind direct toți clienții noștri.

Ghid practic: Efectuarea unei evaluări inițiale a eșecului pe teren

Protocolul „Primul răspuns” în 5 pași pentru personalul de teren:

1. Asigurați scena și documentul: fotografiați componenta defectată in situ. Notați poziția, orientarea și orice condiții de mediu (căldură, umiditate). Etichetați-l clar.
2. Păstrați dovezi: Manipulați componenta cu mănuși curate. Nu îl curățați și nu încercați să îl „testați” în continuare. Puneți-l într-o pungă antistatică, sigilabilă.
3. Adunați date contextuale: Colectați jurnalele operaționale, codurile de eroare din sistem (cum ar fi un contor de aviație pentru dronă ), înregistrările de întreținere și orice evenimente recente de mediu (fulger, supratensiune).
4. Completați un raport preliminar de eșec: completați un formular standardizat care detaliază „cine, ce, când, unde” a eșecului.
