Tehnici de depanare a sistemului de aviație: o abordare structurată pentru echipele de achiziții și întreținere

Pentru managerii de achiziții B2B și liderii de întreținere, timpul de nefuncționare a sistemului este un factor critic de cost. Indiferent dacă aveți de-a face cu o unitate de sprijin la sol pentru o celulă de testare a motorului de aviație de înaltă calitate sau o problemă de avionică într-un sistem UAV, depanarea eficientă are un impact direct asupra pregătirii operaționale și a costurilor ciclului de viață. Acest ghid prezintă o abordare structurată și sistematică a depanării sistemelor de aviație, concentrându-se pe tehnici aplicabile sistemelor electrice și electromecanice care implică componente precum contactori de aviație militară , senzori de aviație și relee de aviație . Prin adoptarea acestor metode, echipele pot reduce timpul mediu de reparare (MTTR) și pot lua decizii mai informate cu privire la înlocuirea componentelor față de reparație.

Fundația: o metodologie sistematică de depanare

Trecând dincolo de „schimbați și rugați-vă”, o abordare disciplinată este esențială pentru siguranță și eficiență în sistemele aviatice complexe.

Procesul universal de depanare în 6 pași

1. Definiți problema cu precizie:
   • Colectați date: Care sunt simptomele exacte? Când au început? În ce condiții apar ele?
   • Utilizați echipamente de testare încorporate (BITE) și jurnalele de la dispozitive precum un contor de aviație pentru stația de sol de dronă .
   • Intervievați operatorul. Faceți diferența între o defecțiune a sistemului și o stare normală.
2. Identificați sistemul și consultați documentația:
   • Localizați schemele relevante ale sistemului, schemele de cablare și manualele tehnice.
   • Înțelegeți funcționarea normală a sistemului și funcția componentelor cheie, cum ar fi antreprenorul de aeronave suspect sau siguranța aviației .
3. Elaborați o listă de cauze probabile:
   • Gândește-te la punctele de eșec potențiale pe baza simptomelor și cunoștințelor sistemului. Începeți cu cele mai simple, cele mai comune cauze.
   • Luați în considerare problemele de alimentare, defecțiunile la pământ, defecțiunile senzorului sau defecțiunile actuatorului ( releu/contactor al aviației militare ).
4. Testați și izolați defecțiunea (Planificați-Efectuați-Verificați):
   • Elaborați un plan de testare pentru a elimina cauzele probabile una câte una, începând cu cele mai ușor de verificat.
   • Utilizați echipamente de testare adecvate (multimetru, osciloscop) pentru a măsura tensiunile, semnalele și continuitatea.
   • Urmați întotdeauna procedurile de siguranță (LOTO) atunci când lucrați la sisteme sub tensiune.
5. Executați reparația sau înlocuirea:
   • Odată identificată componenta defectă, executați reparația conform datelor tehnice.
   • Utilizați tehnici de instalare adecvate pentru piesele de schimb.
6. Verificați reparația și documentul:
   • Efectuați un test funcțional complet al sistemului pentru a vă asigura că problema este rezolvată și nu sunt introduse probleme noi.
   • Documentați defecțiunea, cauza principală și reparația în jurnalul de întreținere. Aceste date sunt de neprețuit pentru depanarea viitoare și analiza de fiabilitate.

Tehnici de depanare specifice componentelor

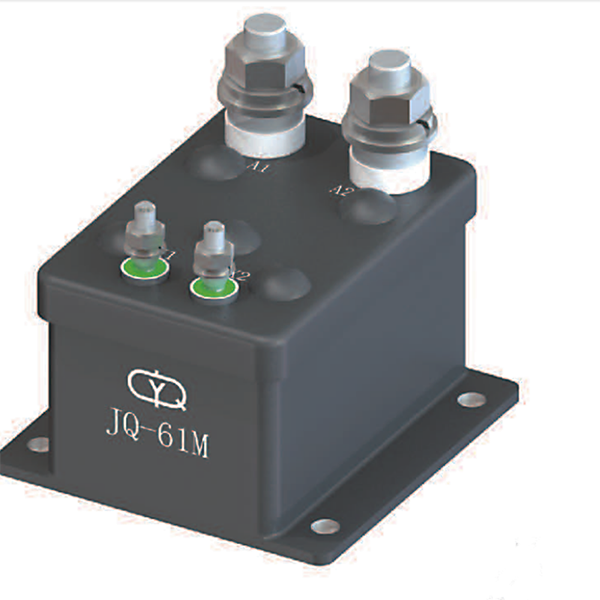

1. Componente electromecanice: Contactoare și relee

Eșecurile contactoarelor de aviație militară și releelor ​​de aviație militară se manifestă adesea ca „fără operare” sau „operare intermitentă”.

• Simptom: Contactorul/Releul nu se alimentează.
  1. Verificați puterea de control: Măsurați tensiunea la bornele bobinei cu semnalul de control aplicat. Nicio tensiune indică o defecțiune în circuitul de control ( siguranță de aviație arsă, comutator defect, fir întrerupt).
  2. Verificați continuitatea bobinei: Cu alimentarea OFF, măsurați rezistența bobinei. Un circuit deschis (rezistență infinită) indică o bobină arsă. Comparați cu specificația.
  3. Verificați legarea mecanică: acționați manual (dacă este posibil) dispozitivul. Ar trebui să se miște liber. Lipirea poate fi cauzată de contaminare sau daune fizice.
• Simptom: Contactorul/Releul vibrații sau supraîncălzirea.
  • Tensiune scăzută de control: tensiunea la bobină poate fi sub specificația minimă de tragere, provocând cuplare parțială.
  • Stare slabă a contactului: Contactele zâmburiate sau oxidate provoacă rezistență ridicată, ceea ce duce la încălzire și la căderea tensiunii. Verificați rezistența de contact cu un micro-ohmmetru.
  • Sarcină incorectă: Comutarea unei sarcini inductive (motor) fără o suprimare adecvată a arcului poate distruge rapid contactele.

2. Senzori și instrumente

Senzorii de aviație furnizează date critice; defectarea lor poate cauza defecțiuni ale sistemului în cascadă.

• Verificarea „Senzor vs. Sistem”: Dacă o citire a senzorului este neregulată, verificați mai întâi parametrul cu un instrument independent cunoscut, bun. Este motorul ( motor aeronavei ) fierbinte sau senzorul este defect?
• Analiza traseului semnalului:
  1. Verificați alimentarea senzorului: verificați că senzorul are tensiunea de alimentare corectă (de exemplu, 5VDC, 28VDC) la conectorul său.
  2. Verificați ieșirea semnalului: Măsurați semnalul de ieșire (tensiune, curent, frecvență) în condiții cunoscute. Comparați cu fișa de date a senzorului.
  3. Verificați cablarea și împământarea: rezistența ridicată a cablajului sau o conexiune slabă la pământ pot distorsiona semnalele senzorului. Efectuați o verificare a continuității și a rezistenței de izolație.
• Utilizarea simulării: pentru senzori complecși, utilizați un simulator de senzori pentru a injecta un semnal bun cunoscut în sistem. Dacă sistemul citește corect cu simulatorul, senzorul este defect.

3. Distribuția și protecția energiei

Problemele cu siguranțele și protecția circuitelor indică adesea probleme mai profunde.

• O siguranță de aviație arsă: Nu o înlocuiți niciodată.
  1. Inspectați vizual: Căutați semne de defecțiune catastrofală (fereastra înnegrită) față de o supraîncărcare ușoară.
  2. Verificați sarcina: Deconectați sarcina și măsurați rezistența acesteia cu un multimetru. O rezistență foarte scăzută indică un scurtcircuit în cablajul sau echipamentul din aval.
  3. Verificați defecțiunile la masă: utilizați un megaohmetru pentru a testa rezistența de izolație între circuitul deconectat și masă.
• Pierderea intermitentă de putere: Adesea cauzată de conexiuni slăbite, terminale corodate sau defectarea contactorilor. O cameră de imagine termică este excelentă pentru a găsi puncte fierbinți cauzate de conexiuni de înaltă rezistență.

Rolul achizițiilor în facilitarea depanării mai ușoare

Deciziile inteligente de achiziție pot reduce semnificativ complexitatea și costurile viitoare de depanare.

1. Componente sursă cu diagnosticare: acordați prioritate componentelor „inteligente” care oferă starea de sănătate. Un releu modern de aviație militară cu un contact de feedback sau un senzor cu semnalizatoare de eroare încorporate simplifică izolarea.
2. Solicitați documentație cuprinzătoare: Solicitați furnizorilor să furnizeze nu doar foi de date, ci și ghiduri detaliate de depanare, forme de undă așteptate și analize ale modului de defecțiune pentru produsele lor.
3. Standardizați componentele: reduceți varietatea de tipuri de relee, contactoare și siguranțe din inventarul dvs. Acest lucru simplifică stocarea de rezervă și familiaritatea tehnicianului.
4. Evaluați asistența tehnică a furnizorilor: alegeți furnizori precum YM care oferă asistență tehnică accesibilă și expertă pentru a vă ajuta echipa cu diagnosticarea defecțiunilor complexe, reducând timpul de nefuncționare a sistemului.
5. Luați în considerare funcțiile de testare încorporate: pentru sistemele personalizate, lucrați cu integratori pentru a proiecta puncte de testare, funcții de loopback încorporate și indicatori de stare.

Tendințe din industrie: diagnosticare avansată și prognoză

Depanare cu tehnologie activată

• Întreținere predictivă (PdM) și sisteme de monitorizare a utilizării sănătății (HUMS): Utilizarea datelor de la senzori de vibrații de aviație , monitoare pentru resturile de ulei și tendințele de performanță pentru a prezice defecțiunile înainte ca acestea să apară, trecând de la întreținerea reactivă la cea proactivă.
• Realitate augmentată (AR) pentru asistență de la distanță: tehnicienii de teren care poartă ochelari AR își pot transmite vizualizarea unui expert de la distanță care poate suprapune adnotări și ghiduri direct pe afișajul lor, permițând asistență expertă oriunde.
• Digital Twins pentru simularea defecțiunilor: Un model digital de înaltă fidelitate al sistemului poate fi utilizat pentru a simula defecțiuni, a instrui tehnicieni și a testa procedurile de depanare virtual.
• Analiză automată a jurnalelor cu AI: algoritmii AI scanează mii de linii de date de jurnal de sistem dintr-un motor de avion sau dintr-o suită de avionică pentru a identifica modelele anormale care preced defecțiunile, oferind avertismente timpurii.

Focus: documentația pieței din Rusia și CSI și așteptările de asistență

Depanarea eficientă în această regiune depinde de suportul și documentația localizate.

1. Ghiduri complete de depanare în limba rusă: Toate procedurile de diagnosticare, diagramele de flux și explicațiile codurilor de eroare trebuie să fie disponibile în limba rusă precisă și tehnică.
2. Cataloage de piese de schimb localizate și referințe încrucișate: depanarea duce adesea la o comandă de piese. Cataloagele trebuie să utilizeze numere de piese locale și liste echivalente pentru componentele sovietice vechi.
3. Asistență tehnică 24/7 în fusurile orare ruse: Accesul la asistență tehnică vorbitoare de limbă rusă în timpul orelor de lucru locale (și în mod ideal pentru situații de urgență) este un factor de diferențiere esențial al furnizorilor.
4. Conformitatea cu standardele de întreținere GOST: este posibil ca procedurile de depanare să fie aliniate cu standardele de întreținere a sistemului GOST (de exemplu, GOST R 52931).
5. Instruire și certificare la fața locului: Oferirea sau facilitarea instruirii la fața locului pentru echipele de întreținere a clienților cu privire la depanarea sistemelor specifice este foarte apreciată și construiește parteneriate pe termen lung.

Standarde relevante pentru întreținere și depanare

• MIL-STD-4158: Cerințe generale pentru întreținerea sistemelor aviatice și electronice. Oferă un cadru pentru conceptele de întreținere.
• SAE ARP926A: Analiza defecțiunilor și depanare. Un ghid pentru o abordare sistematică a investigației eșecului.
• FAA AC 43.13-1B: Metode, tehnici și practici acceptabile – Inspecția și repararea aeronavelor. Un ghid practic de teren.
• IEC 60300-3-11: Managementul fiabilității – Partea 3-11: Ghid de aplicare – Întreținere centrată pe fiabilitate. Introduce concepte avansate precum RCM.

Ecosistemul de sprijin YM: dincolo de componentă

La YM, credem că responsabilitatea noastră se extinde dincolo de expedierea unei cutii. Centrul nostru integrat de asistență pentru clienți și inginerie este alcătuit din ingineri cu experiență în domeniu. Când întâmpinați o defecțiune surprinzătoare care implică unul dintre contactele sau sistemele noastre de senzori de aviație militară , echipa noastră vă poate oferi suport de diagnosticare pas cu pas, solicitând adesea capturi specifice formelor de undă sau măsurători de rezistență pentru a identifica rapid problema.

În plus, concentrarea echipei noastre de cercetare și dezvoltare pe proiectare pentru fiabilitate și testabilitate alimentează direct o depanare mai ușoară. De exemplu, cea mai recentă generație de unități de gestionare a energiei include puncte de testare desemnate, codificate cu culori pentru toate tensiunile critice și un port serial de diagnosticare care emite un jurnal de defecțiuni în text simplu - caracteristici solicitate de echipajele de întreținere pentru a-și reduce MTTR. Această filozofie de a proiecta ținând cont de întreținătorul final este încorporată în procesul nostru de dezvoltare a produselor din unitățile noastre de producție avansate .

Ghid practic: Construirea unui kit de depanare

Instrumente esențiale pentru depanarea electrică a aviației:

• Multimetru digital (DMM) cu True RMS: Pentru măsurători precise de tensiune AC/DC, curent, rezistență și continuitate.
• Tester de rezistență la izolație (Megger): Pentru verificarea integrității cablajului și a izolației motorului.
• Contor de curent cu clemă: Pentru măsurarea curentului într-un conductor fără întreruperea circuitului.
• Osciloscop portabil: Pentru vizualizarea formelor de undă, în special pe magistralele de comunicație și ieșirile senzorilor.
• Cameră termică: pentru identificarea rapidă a componentelor supraîncălzite și a conexiunilor slabe.
• Unelte de mână de calitate: șurubelnițe, chei și scule dinamometrice izolate corespunzător.
• Kit conector: pini, prize și instrumente de extracție pentru conectorii obișnuiți pentru aviație (MIL-DTL-38999, etc.).

Dezvoltarea experienței interne în depanare:

1. Creați o bază de cunoștințe: documentați soluțiile la eșecurile anterioare într-o bază de date care poate fi căutată (de exemplu, un wiki). Includeți fotografii, capturi de lunetă și cauza principală.
2. Efectuați formare regulată: utilizați studii de caz din lumea reală pentru a instrui tehnicieni cu privire la metodele sistematice și utilizarea echipamentelor de testare.
3. Promovați o „cultură justă”: încurajați raportarea greșelilor și a erorilor aproape fără vina pentru a învăța din ele și pentru a îmbunătăți procedurile.
