Componentele sistemelor de comunicații militare: infrastructura critică pentru conectivitate la câmpul de luptă modern
În operațiunile militare moderne, sistemele de comunicații sunt sângele vital al comenzii, controlului și conștientizării situației. Pentru managerii de achiziții, selectarea componentelor pentru aceste sisteme – de la radiouri portabile pentru om la terminale prin satelit și rețele montate pe vehicule – necesită o concentrare pe fiabilitate, securitate și rezistență care depășesc standardele comerciale. Acest ghid examinează componentele esențiale care stau la baza comunicațiilor militare robuste, evidențiind modul în care fiabilitatea aviației în părți precum releele de aviație militară și senzorii de aviație se traduce direct în conectivitate esențială.
Cerințele unice asupra componentelor de comunicații militare
Componentele de comunicații militare trebuie să funcționeze impecabil în medii caracterizate de stres fizic extrem, război electronic intenționat și nevoia absolută de flux de date sigur și neîntrerupt. O defecțiune a unei siguranțe de aviație de distribuție a energiei sau a unui contactor de aviație militară poate reduce la tăcere o rețea radio la fel de eficient ca bruiajul inamicului.
Imperative de performanță de bază:
- Întărire electromagnetică: Componentele trebuie să reziste și să nu genereze interferențe care ar putea compromite receptoarele sensibile sau dezvăluie o poziție (standardele TEMPEST).
- Supraviețuirea mediului: funcționarea la temperaturi extreme, șocuri/vibrații ridicate (MIL-STD-810) și rezistență la umiditate, nisip și praf nu sunt negociabile.
- Integritatea și eficiența puterii: puterea stabilă și curată este vitală pentru performanța radioului. Componentele trebuie să gestioneze energia din diverse surse (baterii, generatoare, vehicule) eficient și fiabil.
- Optimizare dimensiune, greutate și putere (SWaP): în special pentru sistemele mobile și portabile, fiecare componentă trebuie să contribuie la un SWaP minim fără a sacrifica performanța.
Categorii de componente critice pentru sistemele de comunicații
Dincolo de radiourile în sine, aceste componente fundamentale asigură integritatea sistemului.
Gestionarea și distribuția energiei:

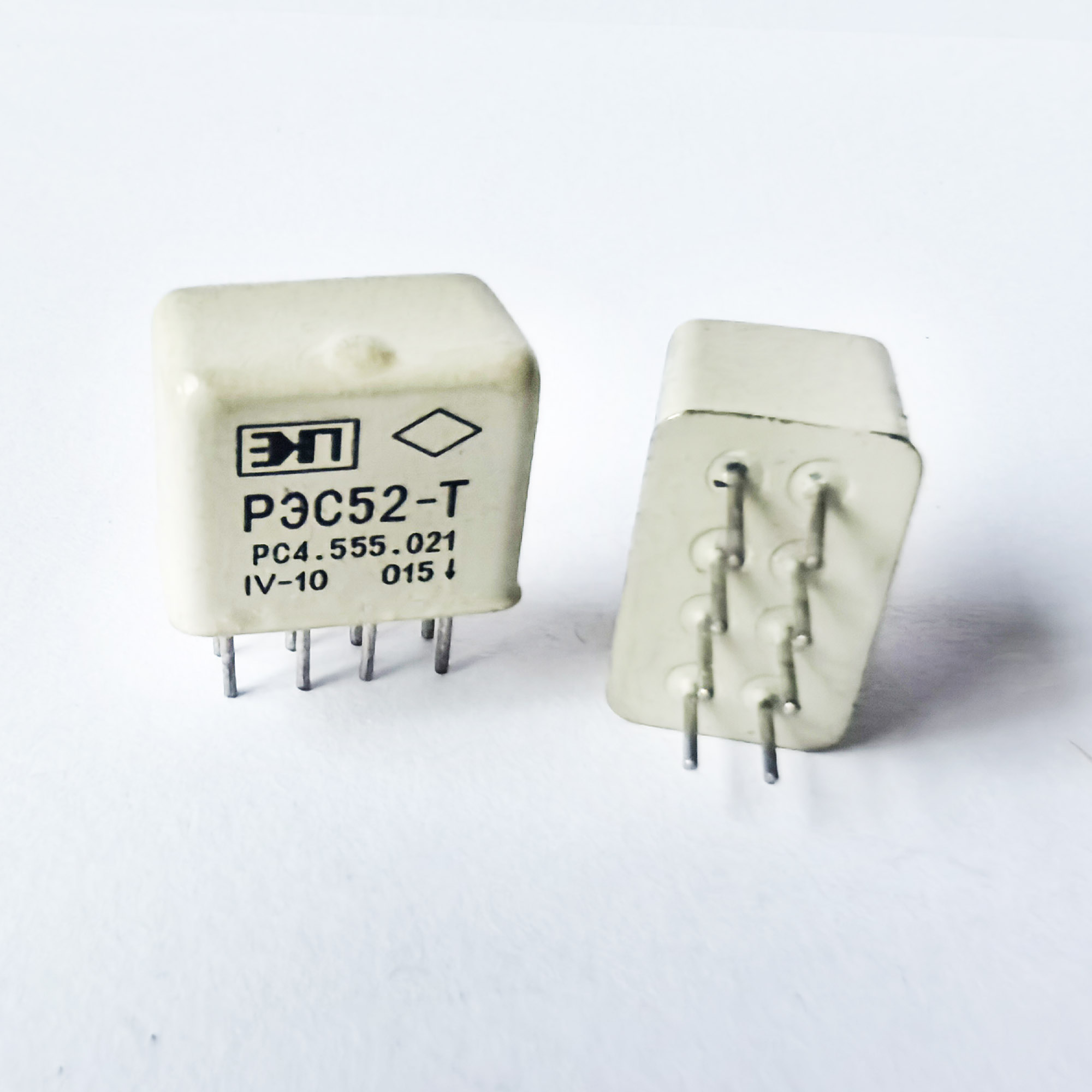

- Relee de comutare și izolare a puterii: Releele de aviație militară de înaltă fiabilitate sunt folosite pentru a comuta alimentările antenei, pentru a selecta sursele de alimentare sau pentru a izola secțiunile defecte ale rețelei electrice a unui adăpost de comunicații. Construcția lor etanșă previne defecțiunile în condiții umede/prafuite.
- Protecția circuitelor: Siguranțele și întreruptoarele de circuit cu acțiune rapidă, de calitate militară, protejează componentele sensibile ale transceiver-ului de vârfurile de tensiune și suprasarcinile, care sunt comune în sistemele electrice ale vehiculelor (conform MIL-STD-1275).
- Module de condiționare a puterii: Aceste unități, construite cu componente robuste, asigură o putere de curent continuu curată de la generatoarele zgomotoase sau alternatoarele vehiculelor, prevenind întreruperile comunicațiilor induse de interferențe.
Monitorizarea mediului și sănătatea sistemului:
- Senzori de management termic: amplificatoarele și procesoarele de mare putere generează căldură. Senzorii robusti de aviație monitorizează temperaturile interne, declanșând sistemele de răcire sau eliminarea sarcinii pentru a preveni oprirea termică.
- Monitorizarea vibrațiilor și șocurilor: În platformele mobile, senzorii pot detecta vibrații excesive care pot preceda defecțiunile mecanice ale conectorilor sau plăcilor de circuite, permițând acțiuni preventive.
- Contorizare și diagnosticare a puterii: Contoarele integrate de aviație sau tehnologia lor de bază pot oferi operatorilor date de sănătate a sistemului în timp real (consum de curent, niveluri de tensiune, starea bateriei) pentru sistemele portabile și pentru vehicule.
Evoluția industriei: Securizarea rețelei de luptă viitoare
Cercetare și dezvoltare în noile tehnologii și dinamica aplicațiilor
Impingerea către radiourile definite de software (SDR) , comanda și controlul comun în toate domeniile (JADC2) și integrarea prin satelit cu orbită terestră joasă (LEO) modifică nevoile componentelor:
- Densitate crescută de putere și provocări termice: SDR-urile includ mai multe capacități în cutii mai mici, necesitând un management termic mai avansat și componente compacte, de curent ridicat.
- Cerere pentru lățime de bandă mai largă și agilitate în frecvență: Componentele precum filtrele, comutatoarele și amplificatoarele trebuie să accepte game de frecvență mai largi, fără degradarea performanței.
- Securitate ciber-fizică: componentele sunt din ce în ce mai analizate pentru integritatea lanțului de aprovizionare pentru a preveni vulnerabilitățile bazate pe hardware (de exemplu, relee de aviație militară compromise cu uși din spate ascunse).
Perspectivă: Primele 5 preocupări ale componentelor pentru achizițiile de comunicații din Rusia și CSI
Strategiile de achiziții în această regiune reflectă doctrine operaționale și ecosisteme tehnologice distincte:
- Întărirea EMI/EMP dincolo de standardul MIL-STD-461: Componentele trebuie să demonstreze o rezistență excepțională la bruiaj intenționat, de mare putere și efecte potențiale de impuls electromagnetic (EMP), aliniate cu standardele militare rusești (seria GOST R 51317-99).
- Compatibilitate cu Crypto și forme de undă indigene: Componentele integrate în apropierea sau în modulele de criptare trebuie să provină din lanțuri de aprovizionare de încredere și necesită adesea certificări specifice pentru utilizarea cu sistemele criptografice rusești.
- Capacitate extinsă de pornire la rece: Toate componentele, în special oscilatoarele, sursele de alimentare și bateriile, trebuie să garanteze funcționalitatea după depozitare prelungită și pornire imediată în condiții arctice (-50°C și mai jos).
- Interoperabilitate cu radiourile HF/VHF vechi sovietice/ruse: pentru programele de modernizare, componentele de putere și interfață trebuie să funcționeze fără probleme cu familiile de radio mai vechi, încă predominante, necesitând adaptări specifice de tensiune și semnal de control.
- Documentație tehnică completă și trasabilitate de la origine: pentru a trece teste riguroase de acceptare de stat, documentația completă (în limba rusă) care dovedește originea componentelor, materialele și istoricul testelor este obligatorie, cu o preferință puternică pentru lanțurile de aprovizionare non-occidentale.
Un cadru pas cu pas pentru specificarea componentelor sistemului de comunicații
O abordare disciplinată a achizițiilor de reducere a riscurilor pentru platformele de comunicare:
- Definiți conceptul operațional și mediul de amenințare:
- Sistemul este montat pe vehicul (vibrații ridicate), portabil (necesită optimizare SWaP) sau fix?
- Care este nivelul așteptat de amenințare de război electronic (EW)? Acest lucru dictează nivelurile de întărire EMI.
- Hartați arhitectura completă a sistemului și interfețele:
- Identificați toate intrările/ieșirile de alimentare, magistralele de date (MIL-STD-1553, Ethernet), porturile RF și semnalele de control.
- Specificați eficiența de ecranare EMI necesară pentru carcase și conectori.
- Stabiliți cerințe stricte de conformitate:
- Listați toate standardele aplicabile: MIL-STD-810 (mediu), MIL-STD-461 (EMC), MIL-STD-704 (putere) și orice directive relevante TEMPEST sau de securitate cibernetică (de exemplu, NIST SP 800-171, DFARS).
- Acordați prioritate furnizorilor cu pedigree militar dovedit:
- Selectați furnizori cu experiență în comunicații aviatice, spațiale sau militare. Certificarea AS9100 și conformitatea ITAR/EAR sunt așteptări de bază.
- Necesită date de testare și prototipuri specifice aplicației:
- Pentru componentele critice, cum ar fi un contactor de putere, solicitați date de testare a ciclului de viață în conformitate cu profilul dvs. de sarcină specific. Construiți și testați un subsistem prototip înainte de producția la scară completă.
YM: Componente de inginerie pentru conectivitate sigură și fiabilă
La YM, înțelegem că fiabilitatea sistemului de comunicații nu este negociabil. Componentele noastre sunt proiectate pentru a fi fundația silentioasă și de încredere a rețelei câmpului de luptă.
Scara și instalațiile de producție: controlate pentru consistență și securitate
Campusul nostru de producție securizat include linii de producție dedicate pentru contractele de apărare. Componentele precum releele noastre de putere clasificate TEMPEST sunt asamblate în zone cu acces controlat. Implementăm inspecția optică automată (AOI) și inspecția cu raze X pentru a asigura îmbinările de lipire perfecte și integritatea internă - un pas critic pentru fiabilitate în medii cu vibrații ridicate. Integrarea noastră verticală permite trasabilitatea completă a materialelor, o cerință cheie pentru atenuarea riscurilor de securitate a lanțului de aprovizionare.
Cercetare și dezvoltare și inovare: abordarea provocărilor următoarei generații
Echipa noastră de cercetare și dezvoltare se concentrează pe reducerea SWaP-C (dimensiune, greutate, putere și cost) pentru comunicațiile mobile. O descoperire recentă este micro-contactorul nostru „Nano-Arc” . Bazat pe tehnologia noastră de contactoare de aviație , atinge aceeași valoare nominală de curent într-un pachet cu 40% mai mic, cu o viteză de comutare cu 50% mai mare, crucială pentru saltul agil de frecvență și gestionarea energiei în SDR. Acest design patentat folosește materiale avansate pentru a gestiona energia arcului în amprenta miniaturală.
Standarde de bază pentru componentele de comunicații militare
Specificațiile de achiziție trebuie să invoce aceste standarde fundamentale:
- MIL-STD-461: Standardul definitiv pentru compatibilitatea electromagnetică a subsistemelor. Cerințe precum RE102 (emisii radiate) și RS103 (sensibilitate radiată) sunt direct relevante pentru prevenirea interferențelor de comunicații.
- MIL-STD-810: Pentru ingineria mediului . Esențial pentru a se asigura că componentele supraviețuiesc șocurilor, vibrațiilor și temperaturilor extreme ale desfășurării în câmp.
- MIL-STD-704: Guvernează caracteristicile energiei electrice a aeronavei , dar principiile sale sunt aplicate pe scară largă pentru a se asigura că componentele tolerează vârfurile de tensiune și fluctuațiile în sistemele bazate pe vehicul și generator.
- Standarde NSA TEMPEST (de exemplu, NSTISSAM TEMPEST/1-92): Standarde clasificate care reglementează securitatea emisiilor pentru a preveni emanațiile compromițătoare de la echipamentele electronice.
- MIL-DTL-38999 Seria IV: standardul de conector de înaltă performanță, cu ecranare EMI avansată și etanșare ecologică, esențială pentru conexiunile externe RF și de alimentare.
- GOST R 51317-99 (IEC 61000-4): Setul de standarde al Federației Ruse pentru compatibilitatea electromagnetică (EMC) și testarea imunitații.
Întrebări frecvente (FAQ)
Î: De ce nu putem folosi componente RF comerciale disponibile (COTS) sau surse de alimentare în comunicațiile militare?
R: În timp ce componentele COTS sunt uneori folosite în aplicații cu risc scăzut, în general le lipsesc marjele de proiectare, întărirea mediului și performanța EMI necesare pentru mediile tactice. O sursă de alimentare comercială se poate defecta sub vârfurile de tensiune MIL-STD-1275 sau un oscilator COTS poate schimba frecvența sub vibrații, rupând o legătură sigură. Componentele de calitate militară, cum ar fi releele de aviație specializate sau conectorii filtrați, sunt proiectate și testate pentru a menține performanța sub aceste solicitări.
Î: Care este cel mai important factor în prevenirea interferențelor într-un vehicul de comunicații?
R: O strategie cuprinzătoare de împământare și legătură. Toate rafturile de echipamente, șasiul, ecranele cablurilor și carcasele conectorilor trebuie să fie conectate la o masă a vehiculului într-un singur punct, cu impedanță scăzută. Împământarea slabă este cauza principală a zgomotului generat intern și susceptibilitatea la interferențe externe. Utilizarea componentelor cu garnituri RFI/EMI adecvate și conectori ecranați (cum ar fi MIL-DTL-38999) este inutilă fără o coloană vertebrală de împământare corectă.
Î: Cum abordăm uzura componentelor din sistemele de comunicații cu ciclu lung de viață (de exemplu, aplicate timp de peste 20 de ani)?
R: Managementul proactiv este cheia. Colaborați cu producători precum YM, care oferă programe de asistență pe termen lung (LTS) și înlocuitori de funcție de adaptare a formei (FFF) . În timpul achiziției inițiale, selectați componente cu amprente și interfețe standardizate. Păstrați o cumpărare pe viață de articole critice, cu risc ridicat. Pentru componente precum senzori sau relee de aviație personalizate, colaborați cu OEM pentru a planifica inserarea tehnologiei sau reproiectarea cu ani înainte de data ultimei achiziții.
Referințe și lecturi suplimentare
- Departamentul Apărării (DoD). (2020). MIL-STD-461G: Cerințe pentru controlul caracteristicilor interferențelor electromagnetice ale subsistemelor și echipamentelor. Washington, DC: US DoD.
- Departamentul Apărării (DoD). (2015). MIL-STD-704F: Caracteristicile puterii electrice a aeronavei. Washington, DC: US DoD.
- Agenția Națională de Securitate (NSA). (1992). NSTISSAM TEMPEST/1-92: Cerințe de testare de laborator pentru emisii compromite. Ft. Meade: NSA (Clasificat - Numai de referință).
