Integrarea electronică a vehiculelor militare

Integrarea electronică a vehiculelor militare: un ghid cuprinzător pentru gestionarea modernă a platformei

Evoluția vehiculelor militare în platforme complexe de rețea necesită integrare electronică sofisticată. Pentru managerii de achiziții care supraveghează sistemele de teren, selectarea și integrarea componentelor precum modulele de distribuție a energiei, senzorii și unitățile de control este esențială pentru succesul misiunii. Acest ghid examinează principiile, provocările și cele mai bune practici pentru integrarea electronicelor în vehiculele militare, făcând paralele cu fiabilitatea aviației pentru componente precum releele de aviație militară și senzorii de aviație adaptați pentru aplicații terestre.

Provocarea de bază: Mediul dur întâlnește complexitatea rețelei

Integrarea electronicelor vehiculelor militare trebuie să rezolve ecuația plasării sistemelor sensibile de calcul și control într-un mediu cu șocuri extreme, vibrații, temperatură și EMI. Acest lucru necesită componente care nu sunt doar robuste individual, ci sunt proiectate să funcționeze împreună ca un sistem coeziv. Principiile din spatele unui senzor de înaltă calitate a motorului de aviație de încredere — durabilitate, precizie și integritate a semnalului — sunt direct aplicabile sistemelor vehiculelor care monitorizează performanța motorului, acționările cu turelă sau generarea de energie.

Obiective cheie de integrare:

• Fiabilitatea sistemului: Asigurarea că toate sistemele electronice funcționează în mod fiabil în condiții de luptă susținută și solicitări de mobilitate.
• Compatibilitate electromagnetică (EMC): Prevenirea interferențelor între sistemele vehiculelor de mare putere (de exemplu, radiouri, bruiaj) și electronicele sensibile de control.
• Întreținere și diagnosticare: Proiectare pentru izolarea ușoară a defecțiunilor, înlocuirea componentelor și monitorizarea sănătății sistemului în condiții de teren.
• Gestionarea și distribuția energiei: distribuirea eficientă și sigură a energiei electrice de la generatoare sau baterii către subsisteme din ce în ce mai consumate de energie (arme, C4ISR, controlul mediului).

Componente critice pentru integrarea robustă a vehiculului

Integrarea de succes depinde de selecția componentelor de bază dovedite în medii mobile solicitante.

Comutarea puterii și protecție:

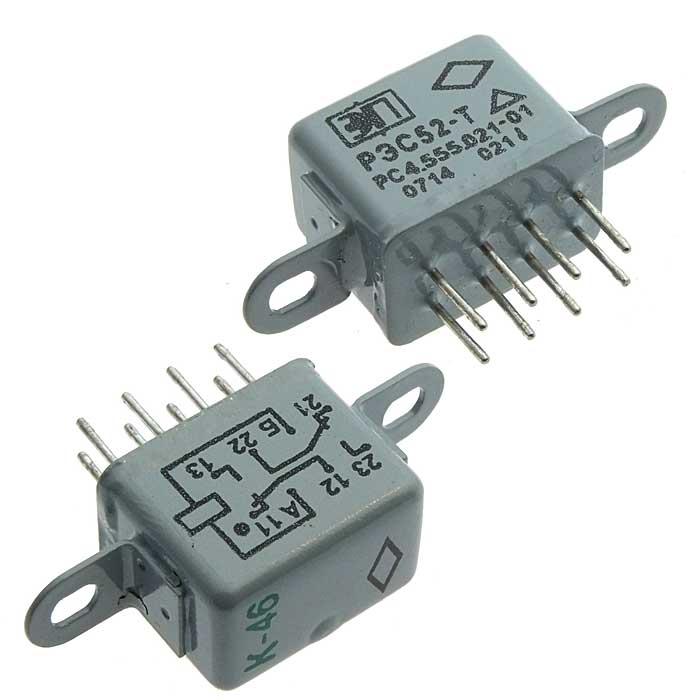

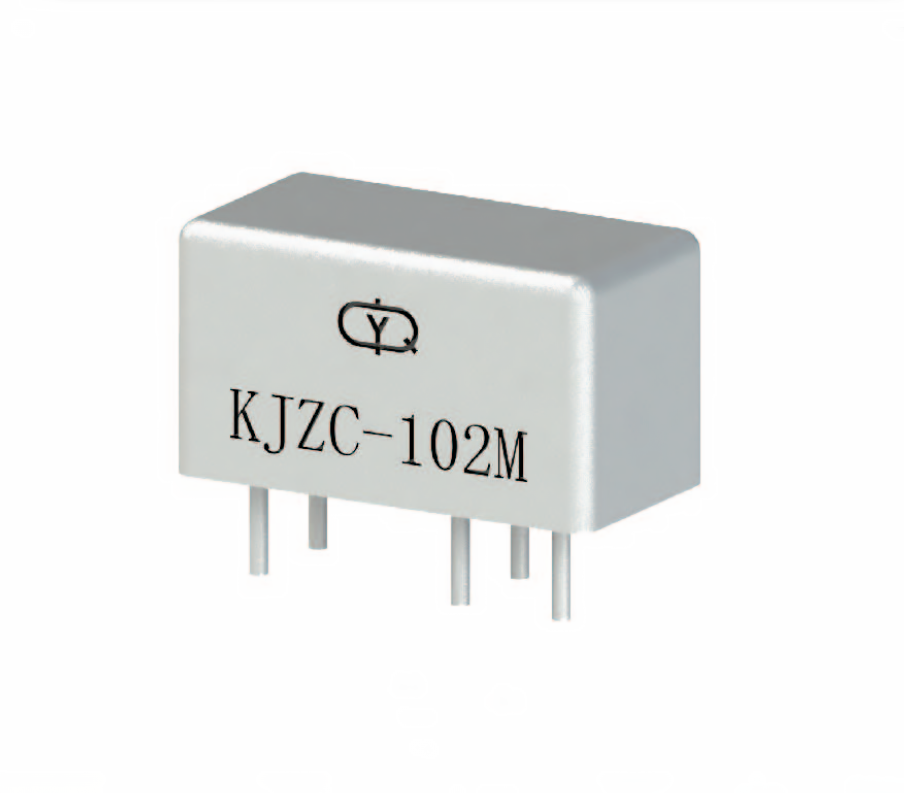

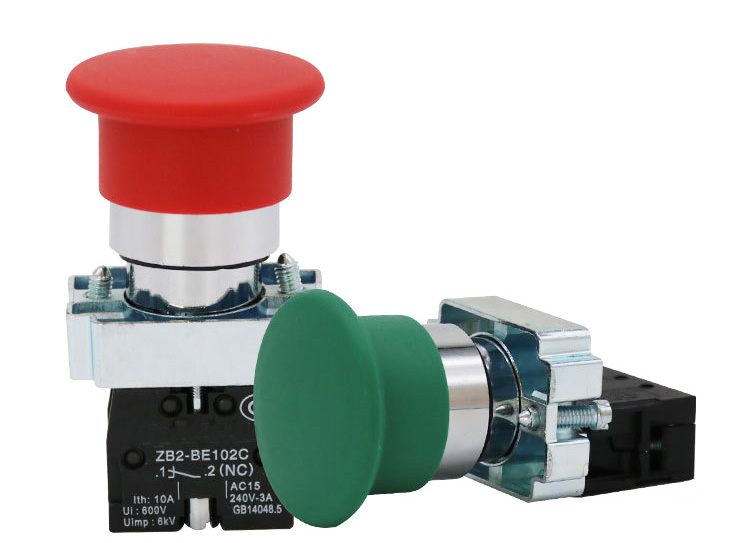

• Contactoare și relee robuste: Contactoarele și releele de aviație militară , adaptate pentru sistemele de vehicule 28VDC/270VDC, sunt ideale pentru gestionarea sarcinilor cu curent ridicat, cum ar fi trolii, stații de arme și unități de putere auxiliare. Rezistența lor la vibrații este un atu cheie.
• Protecția mediului înconjurător: Siguranțele pentru aviație și întreruptoarele de circuit de calitate militară oferă protecție esențială împotriva supraîncărcărilor și scurtcircuiturilor, în special în medii cu praf și umezeală, unde curenții de defect pot fi catastrofali.

Detecție și monitorizare a sănătății:

• Senzori de management al sănătății vehiculului: Senzorii de aviație de vibrație, temperatură și presiune sunt utilizați pentru a monitoriza starea motorului, transmisiei și a sistemului hidraulic, permițând întreținerea predictivă.
• Afișaj și contorizare integrate: Contoarele de aviație pentru drone , reutilizate sau tehnologia lor de bază, pot oferi afișaje compacte, citibile la lumina zilei, pentru parametrii sistemului vehiculului (combustibil, tensiune, temperatură) în compartimentele echipajului.

Tendințele industriei și perspectiva achizițiilor din Rusia

Cercetare și dezvoltare în noile tehnologii și dinamica aplicațiilor

Tendința este către arhitecturi de energie și date integrate pentru vehicule (VIP/D) și abordare modulară a sistemelor deschise (MOSA) . Acest lucru generează cererea pentru:

• Unități inteligente de distribuție a energiei (SPDU): Aceste unități, construite cu relee robuste de aviație militară și comutatoare cu stare solidă, permit rutarea energiei controlate de software și monitorizarea curentului în timp real pentru fiecare circuit.
• Rețele de date de mare viteză (de exemplu, Ethernet/IP): Înlocuirea cablajului tradițional punct-la-punct cu structuri Ethernet robuste pentru senzori și camere, reducând greutatea și complexitatea.
• Condition-Based Maintenance Plus (CBM+): Integrarea de diagnosticare avansată și senzori de prognostic pentru a trece de la întreținerea programată la întreținerea în condiții, maximizând disponibilitatea vehiculului.

Perspectivă: Top 5 priorități de integrare pentru achiziția de vehicule militare din Rusia și CSI

Achizițiile pentru platformele rusești se concentrează pe provocări specifice de integrare:

1. Kituri de adaptare specifice platformei și documentație: Componentele trebuie să vină cu manuale de integrare detaliate și adesea cu kituri de adaptoare fizice (hamuri, suporturi) pentru anumite familii de vehicule (de exemplu, T-90, BMP, Typhoon).
2. Rezistență extinsă la temperatură operațională și la contaminare: Dincolo de standardul MIL-STD-810, componentele trebuie să funcționeze în versiunile climatice „Arctic” și „Desert” definite în standardele GOST, cu rezistență dovedită la pătrunderea nisipului, prafului și noroiului.
3. Întărirea EMI pentru medii dense de război electronic: imunitate excepțională la bruiaj prietenos și ostil pe un spectru larg este o cerință nenegociabilă pentru orice componentă electronică.
4. Compatibilitatea cu magistralele și protocoalele de date interne: interfața perfectă cu magistralele de date și protocoalele de comunicație comune rusești este esențială, necesitând adesea firmware personalizat sau module de interfață.
5. Caracteristici de supraviețuire și reparații pe câmpul de luptă: Componentele ar trebui să aibă caracteristici care să faciliteze înlocuirea rapidă pe teren (deconectare rapidă, conectori cu coduri de culori) și rezistență inerentă la suprapresiune și șoc.

O abordare treptată a integrării electronice de succes

Urmați acest proces structurat pentru proiectele de integrare:

1. Analiza cerințelor și definiția arhitecturii:
   • Definiți bugetele de energie, nevoile de lățime de bandă de date, specificațiile de mediu și constrângerile fizice.
   • Creați o diagramă bloc a sistemului care identifică toate componentele și interfețele majore.
2. Selectarea și calificarea componentelor:
   • Selectați componente cu pedigree dovedit (de exemplu, siguranțe de aviație de calitate, surse de alimentare conforme cu MIL-STD-1275/704).
   • Efectuați sau revizuiți testele la nivel de componente în raport cu profilul de mediu specific al vehiculului.
3. Prototiparea și testarea subsistemelor:
   • Construiți și testați subsisteme individuale (de exemplu, panou de distribuție a energiei cu relee și contactori) în mod independent.
   • Efectuați teste de pre-conformitate EMC la nivel de banc.
4. Integrarea și valorificarea sistemului:
   • Integrați toate subsistemele într-o machetă a vehiculului sau într-un prim prototip.
   • Concentrați-vă pe traseul corect al cablurilor, schemele de împământare și selecția conectorilor pentru a minimiza EMI.
5. Testarea și validarea completă a vehiculelor:
   • Efectuați teste riguroase de mediu, EMC și funcționale pe vehiculul integrat complet.
   • Validați performanța sistemului în toate scenariile operaționale.

Cunoașterea produsului: asigurarea succesului integrării în domeniu

Performanța post-integrare depinde de instalarea și funcționarea corectă.

• Împământare adecvată: O referință la pământ într-un singur punct al vehiculului este esențială pentru a preveni buclele de masă și zgomotul în semnalele senzorilor. Asigurați-vă că toate carcasele electronice și ecranele cablurilor sunt legate corect.
• Etanșare ecologică: Verificați dacă toți conectorii utilizați pentru senzorii sau actuatorii externi de aviație îndeplinesc gradul IP cerut (de exemplu, IP67) și că etanșările sunt intacte în timpul asamblarii.
• Managementul termic: Asigurați-vă că componentele cu disipare ridicată a căldurii (de exemplu, convertoare de putere) au flux de aer adecvat sau căi de conducție. Precizia unui senzor derivat de un motor de aviație de înaltă calitate depinde de menținerea în intervalul de temperatură specificat.

YM: Partenerul dvs. pentru proiecte de integrare solicitante

Expertiza YM în componentele de calitate pentru aviație oferă o bază de fiabilitate care se traduce direct în lumea dură a vehiculelor militare.

Scară și facilități de producție: proiectate pentru robustețe

Procesele noastre de fabricație pentru Contactoare și relee pentru aeronave includ aceeași construcție rezistentă la vibrații și tehnici de etanșare a mediului necesare pentru vehicule. Liniile noastre dedicate de screening al stresului de mediu (ESS) , cu scuturatoare cu mai multe axe și camere termice, ne permit să precalăm componentele la standardele MIL-STD-810G și GOST R 51096.2-97 (vibrația vehiculului) înainte ca acestea să ajungă vreodată la facilitatea dvs. de integrare.

Cercetare și dezvoltare și inovare: rezolvarea provocărilor specifice vehiculelor terestre

Echipa noastră de cercetare și dezvoltare a dezvoltat o linie de relee de putere „întărite la sol” . Pe baza designului nostru dovedit a releului de aviație militară , acestea au un mecanism patentat de masă inerțială „Shock-Lock” care blochează fizic armătura releului în poziție în timpul evenimentelor de șocuri balistice extreme, prevenind vibrațiile de contact sau abandonul neintenționat - o inovație critică pentru sistemele vehiculelor care trebuie să rămână operaționale sub foc.

Standarde de bază pentru integrarea electronică a vehiculelor militare

Integrarea trebuie să respecte acest set cheie de standarde:

• MIL-STD-1275: Standardul definitiv pentru caracteristicile sistemelor electrice de 28V DC din vehiculele militare . Definește vârfurile de tensiune, supratensiunile și ondulațiile pe care componentele trebuie să le suporte.
• MIL-STD-810: Standardul cuprinzător de inginerie de mediu. Aplicațiile pentru vehicule invocă de obicei metode specifice pentru vibrații (Metoda 514), șoc (Metoda 516) și temperatură (Metoda 501/502).
• MIL-STD-461: Standardul EMC. Esențial pentru a se asigura că sistemele electronice nu interferează între ele sau cu echipamentele de comunicații.
• MIL-STD-882: Standardul de siguranță al sistemului, care ghidează analiza pericolelor și evaluarea riscurilor pentru sistemele integrate.
• GOST R 41.10-99 (Regulamentul UNECE nr. 10): Regulamentul Federației Ruse privind compatibilitatea electromagnetică a vehiculelor, esențial pentru accesul pe piață.
• AECTP-400 (Allied Environmental Conditions and Test Publication): Omologul NATO la MIL-STD-810, adesea menționat în programele multinaționale.

Întrebări frecvente (FAQ)

Î: Putem folosi componente auto comerciale disponibile (COTS) pentru integrarea vehiculelor militare?

R: În general, nu pentru sistemele critice. În timp ce componentele COTS pot funcționa pentru aplicații non-critice, le lipsesc marjele de proiectare, testele și trasabilitatea necesare pentru mediile militare. Un releu auto standard nu se poate compara cu durata de viață la vibrații, fiabilitatea contactului și construcția etanșă a unui releu de aviație militară calificat conform MIL-STD-810. Riscul de eșec în scenariile critice pentru misiune este prea mare.

Î: Care este cel mai frecvent punct de eroare de integrare în electronica vehiculului?

R: Conectori și cablaje. Defecțiunile provin adesea din sertizare slabă, detensionare inadecvată, secvențiere incorectă a pinilor sau etanșări ale conectorilor compromise în timpul instalării. Investiția în conectori de calitate, unelte adecvate și personal de asamblare instruit este la fel de importantă ca și selectarea senzorului de aviație sau contactorului potrivit.

Î: Cum gestionăm uzura în programele pentru vehicule cu ciclu lung de viață?

R: Managementul proactiv al uzurii este cheia. Colaborați cu producători precum YM, care se angajează să respecte acorduri de asistență pentru produse pe termen lung și care proiectează având în vedere compatibilitatea înainte (de exemplu, folosind amprente standardizate pentru relee și contactori). Păstrați o achiziție pe viață a componentelor esențiale sau colaborați cu furnizorul pentru a planifica înlocuirea funcției conform formei cu mult înainte de sfârșitul producției.

Referințe și lecturi suplimentare

• Departamentul Apărării (DoD). (2013). MIL-STD-1275E: Caracteristicile sistemelor electrice de 28 volți DC în vehicule militare. Washington, DC: US ​​DoD.
• Departamentul Apărării (DoD). (2019). MIL-STD-810H: Considerații de inginerie a mediului și teste de laborator. Washington, DC: US ​​DoD.
• Organizația Tratatului Atlanticului de Nord (NATO). (2021). AECTP-400: Condiții de mediu aliate și publicație de testare. Bruxelles: Oficiul de Standardizare NATO.
• Michaels, JV și Wood, WD (2020). Proiectare și dezvoltare de vehicule terestre militare avansate. Boca Raton: CRC Press.
• Colaboratori Wikipedia. (2024, 1 iulie). MIL-STD-1275. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/MIL-STD-1275
• Forumul tehnic al industriei. (2023). „Integrarea sistemelor Vetronics: lecții învățate de pe teren”. Simpozion online privind sistemele încorporate militare.
