Ghid pentru criteriile de selecție a siguranțelor pentru aviație: un cadru strategic pentru achizițiile B2B și proiectarea sistemului
Selectarea siguranței corecte pentru aviație este o decizie inginerească critică care are un impact direct asupra siguranței sistemului, fiabilității, costurilor de întreținere și conformității cu reglementările. Pentru managerii de achiziții și inginerii de proiectare din cadrul lanțului de aprovizionare aerospațial, de la OEM care integrează controale de înaltă calitate pentru motoarele de aviație până la MRO-uri care aprovizionează piese pentru flotele vechi, un proces de selecție metodic nu este negociabil. Acest ghid cuprinzător oferă un cadru pas cu pas pentru evaluarea și selectarea siguranțelor pentru siguranțe și suporturi pentru aviație militară , siguranțe și suporturi pentru aviație pentru avioane comerciale și siguranțe și suporturi de siguranță pentru aviație de ultimă generație pentru platformele de drone .
Criteriile de selecție de bază: un cadru în șapte pași
Evitați selectarea siguranțelor pe baza exclusivă a amperajului nominal. O abordare holistică care să ia în considerare toți parametrii interdependenți este necesară pentru performanță și siguranță optime.
Pasul 1: Definiți parametrii normali de funcționare
- Curent în stare de echilibru (I op ): curentul continuu pe care îl transportă circuitul în condiții normale de funcționare. Măsurarea sau calculul precis este esențial.
- Tensiune sistem (V sys ): Tensiunea maximă de funcționare a circuitului (de exemplu, 28V DC, 115V AC 400Hz, 270V DC pentru aeronave mai electrice).
- Temperatura ambiantă: temperatura din jurul siguranței în locația sa instalată (de exemplu, un compartiment de motor fierbinte vs. un rack avionic răcit). Valorile nominale ale siguranțelor sunt de obicei reduse la temperaturi ridicate.
Pasul 2: Analizați caracteristicile circuitului și tranzitorii
Acest pas determină tipul (viteza) siguranței necesare.
- Curent de pornire/supraveghere: identificați orice curent de pornire mare, de scurtă durată (motoare, transformatoare, filamente de lămpi). Cuantificați magnitudinea (I inrush ) și durata (t inrush ).
- Toleranță la impuls/tranzitoriu: Evaluați dacă circuitul experimentează impulsuri scurte recurente (de exemplu, de la acționarea solenoidului).
- Tip de sarcină: Este o sarcină pur rezistivă, inductivă (motoare, relee) sau capacitivă (surse de alimentare)?
Rezultatul selecției: alegeți cu acțiune rapidă (de exemplu, BGDC/BGXC) pentru protecția electronică sensibilă și semiconductoare. Alegeți Time-Delay/Slow-Blow pentru circuite cu curenți mari de pornire.
Pasul 3: Determinați amperajul cu derating
Valoarea siguranței trebuie să fie mai mare decât curentul normal de funcționare, dar mai mică decât puterea firului. O practică standard este:
Evaluare inițială ≈ 125-150% din I op
Apoi, aplicați un factor de reducere a temperaturii (consultați diagramele producătorului). De exemplu, la o temperatură ambientală de 100°C, o siguranță poate transporta doar 80% din valoarea sa de 25°C. Valoarea finală selectată trebuie să reziste la I pornire /impulsuri (Pasul 2) fără deschidere neplăcută.
Pasul 4: Verificați tensiunea și evaluările de întrerupere
- Tensiune nominală: Tensiunea nominală a siguranței trebuie să depășească V sys . Utilizarea unei siguranțe cu tensiune nominală mai mică într-un circuit cu tensiune mai mare poate preveni stingerea sigură a arcului, ducând la incendiu.
- Rating de întrerupere (AIC): Acesta este curentul maxim de defect pe care siguranța îl poate întrerupe în siguranță. Acesta trebuie să fie mai mare decât curentul de scurtcircuit disponibil la locația siguranței în sistem. În aerospațial, aceasta poate fi de zeci de mii de amperi.

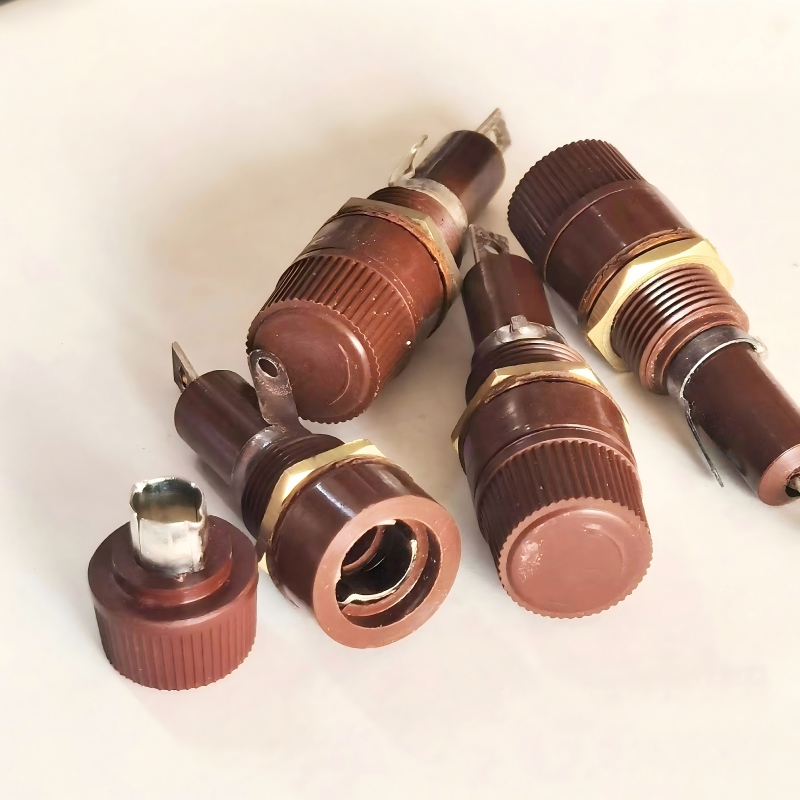

Pasul 5: Selectați factorul de formă fizică și suportul siguranței
Selecția electrică trebuie să fie asociată cu una mecanică. Asigurați compatibilitatea cu suporturile sau panourile de siguranțe existente sau specificate. Dimensiunile cheie includ lungimea (de exemplu, 1/4" x 1-1/4", 8X37), diametrul și stilul terminalului.
Pasul 6: Evaluați aprobările și standardele agenției
Siguranța trebuie să aibă aprobările necesare pentru piața și aplicația țintă:
Militar: conformitate cu MIL-PRF-23419.
Aviație comercială: conformitate cu SAE AS 21711, adesea cu aprobări specifice OEM (Boeing, Airbus) sau autorizație OTS.
Regional (de exemplu, Rusia): Echivalența cu standardele GOST/OST este obligatorie pentru achiziții.
Pasul 7: Evaluați calitatea, trasabilitatea și fiabilitatea furnizorului
Pentru achizițiile B2B, sistemul de calitate al furnizorului (AS9100), trasabilitatea componentelor și suportul pe termen lung pentru produse fac parte din selecție. O siguranță de la un producător precum YM, cu certificări complete ale materialelor și unprogram de management al ciclului de viață , reduce riscul lanțului de aprovizionare.
Tendințele industriei și evoluția tehnologică
Cercetare și dezvoltare în noi tehnologii: module cu siguranțe în stare solidă și inteligente
Frontiera protecției circuitelor se află în controlerele de putere cu stare solidă (SSPC) și modulele hibride de „siguranțe inteligente”. Aceste dispozitive oferă curbe de deplasare precise, programabile, funcționalitate resetabilă și raportare digitală a stării și a stării de sănătate prin intermediul magistralelor de date (ARINC 825, CAN). Deși nu înlocuiesc siguranțele tradiționale peste tot, acestea devin standard în distribuția puterii noilor motoare de aeronave și a sistemului de control al zborului.
Analiza tendințelor industriei: abordarea prognostică bazată pe date
Există o schimbare de la vizualizarea siguranțelor ca simple componente sacrificiale la integrarea lor în sistemele de management al sănătății prognostice (PHM). Siguranțele cu indicatoare arse încorporate care trimit un semnal sau suporturi cu monitorizare curentă permit întreținerea predictivă. Această tendință este deosebit de valoroasă pentru siguranțe de aviație și suporturi de siguranțe pentru operatorii de drone , unde minimizarea întreținerii neprogramate este crucială pentru eficiența operațională.
Procurement Deep Dive: Lista de verificare tehnico-comercială a pieței ruse
Achizițiile aerospațiale din Rusia adaugă straturi de control tehnic și birocratic la criteriile standard de selecție:
- Certificare formală de echivalență (GOST/OST): siguranța selectată trebuie să aibă o certificare formală, documentată de la un institut rus recunoscut, care să dovedească echivalența sa electrică și fizică cu tipul rus specificat (de exemplu, ПН-2, ПС). Acest lucru este adesea mai important decât aprobările MIL sau SAE.
- Validarea performanței extreme la temperatură scăzută: necesită date de testare specifice, dincolo de diagramele standard de derating, care demonstrează că caracteristica timp-curent a siguranței rămâne stabilă și previzibilă la temperaturi sub -55°C, inclusiv integritatea sa mecanică (sticlă, garnituri).
- Aprobare detaliată a construcției: QA din Rusia poate solicita aprobarea nu doar a performanței, ci și a construcției interne specifice (materialul elementului, tipul de umplutură, metoda de sudare a capacului de capăt) utilizată de producător.
- Date de asistență logistică integrată (ILS): achizițiile necesită adesea furnizorului să furnizeze pachete complete de date ILS, inclusiv ratele de eșec estimate (MTBF), durata de valabilitate în diferite condiții de stocare și informații detaliate despre furnizarea de piese de schimb.
- Reprezentare internă și arbitraj tehnic: O preferință puternică pentru furnizorii cu un birou tehnic stabilit sau un distribuitor autorizat cu înaltă capacitate în Rusia/CSI, care poate oferi asistență locală, poate gestiona cererile de certificare și poate gestiona în mod direct cererile de garanție.
Cunoștințe operaționale și cadrul standardelor
Cele mai bune practici pentru utilizare și întreținere
- Never Up-Fuse: Înlocuirea unei siguranțe arse cu un amperaj mai mare este o încălcare gravă a siguranței care poate duce la incendii de fire.
- Utilizați instrumente adecvate: utilizați extractoare de siguranțe pentru siguranțe cu cartuș pentru a evita deteriorarea sau riscul de șoc.
- Documentație: Păstrați înregistrări clare cu valorile nominale și locațiile siguranțelor pentru fiecare sistem. Etichetați panourile de siguranțe fără ambiguitate.
- Depozitare: Depozitați siguranțele de rezervă în ambalajul lor original într-un mediu controlat pentru a preveni coroziunea sau degradarea.
Standarde și specificații cheie
Înțelegerea peisajului standard este crucială pentru redactarea specificațiilor și evaluarea furnizorilor:
SAE AS 21711: Standardul de performanță de bază pentru siguranțe cu cartuș aerospațial.
MIL-PRF-23419: Specificația de performanță militară cu cerințe stricte de mediu și calitate.
RTCA/DO-160: Proceduri de testare a mediului (secțiuni pentru temperatură, altitudine, vibrații, șoc).
ISO 8820: Legături fuzibile (vehicule rutiere) – adesea menționate pentru factorii de formă și metodele de testare.
Furnizorii precum YM, ale căror procese sunt certificate conform AS9100 , oferă o asigurare inerentă a conformității cu acest cadru standard.
Capabilitățile de inginerie și producție ale YM
Infrastructură de producție scalabilă și certificată
Îndeplinirea cerințelor precise ale selecției siguranțelor pentru aviație necesită excelență în producție. Campusul nostru de producție de 75.000 de metri pătrați, certificat AS9100, găzduiește o linie de producție de siguranțe integrate vertical. De la formularea de aliaj pentru elementul fuzibil la etanșarea automată a tuburilor de sticlă și testarea 100% electrică, menținem controlul asupra fiecărei variabile. Acest lucru asigură că siguranțele aviatice de înaltă calitate pe care le producem pentru aplicațiile de tren, avion și UAV îndeplinesc în mod constant specificațiile publicate, transformând decizia dvs. de selecție într-un rezultat garantat.
Focus R&D: Precizie și performanță predictivă
Echipa noastră de cercetare și dezvoltare lucrează la reducerea decalajului dintre selecția teoretică și performanța în lumea reală. O inovație cheie este software-ul nostru proprietar Advanced Characteristic Modeling (ACM) . Introducând parametrii specifici ai circuitului (I op , I inrush , temperatura ambiantă), inginerii noștri pot modela comportamentul precis al siguranțelor noastre și pot recomanda numărul optim de piesă, eliminând practic reglajul pe teren și declanșările neplăcute. Această capacitate este deosebit de valoroasă pentru sistemele complexe de siguranțe și suporturi de siguranțe de aviație militară și modele noi de siguranțe și suporturi de siguranțe pentru aviație .
Întrebări frecvente (FAQ)
Î1: Care este cea mai frecventă greșeală în alegerea siguranțelor pentru aviație?
R: Cea mai frecventă și periculoasă greșeală este selectarea unei siguranțe pe baza doar amperajului nominal , ignorând în același timp tensiunea nominală, valoarea nominală de întrerupere și caracteristica timp-curent (viteza). Acest lucru poate duce la o siguranță care nu protejează circuitul, nu reușește să îndepărteze o defecțiune în siguranță sau provoacă declanșări neplăcute persistente.
Î2: Cum selectăm siguranțe pentru un sistem de avioane de 270 V DC mai electric, comparativ cu un sistem tradițional de 28 V DC?
R: Sistemele de 270 V DC prezintă o provocare semnificativ mai mare pentru energia arcului. Criteriile de selecție pun accentul pe:
1. Tensiune nominală mai mare: Siguranțe nominale pentru 300 V DC sau mai mare.
2. Evaluare de întrerupere îmbunătățită: trebuie să se ocupe de curenți de defect disponibile mai mari.
3. Design specific DC: Siguranțe concepute special pentru întrerupere DC de înaltă tensiune, adesea cu umpluturi speciale de stingere a arcului.
4. Coordonare cu SSPC: Siguranțele sunt adesea folosite ca protecție de rezervă pentru dispozitivele cu stare solidă, necesitând studii precise de coordonare.
Î3: Putem folosi siguranțe auto sau industriale în aplicații de aviație dacă amperajul și tensiunea par să se potrivească?
A: Absolut nu. Siguranțele pentru aviație sunt supuse unei calificări riguroase pentru vibrații, șocuri, cicluri de temperatură, altitudine și trebuie să aibă moduri de defecțiune previzibile și certificate. Sunt fabricate sub controale stricte de calitate (AS9100) cu trasabilitate deplină. Utilizarea unei siguranțe neaprobate invalidează certificarea de navigabilitate a sistemului și prezintă un risc extrem de siguranță. Achiziționați întotdeauna componente certificate pentru aviație .
Referințe și lecturi suplimentare
1. Societatea Inginerilor Auto (SAE). (2015). AS21711B: Siguranțe, cartuș, uz general pentru aplicații aerospațiale . Warrendale, PA: SAE International.
2. Departamentul de Apărare al SUA. (2005). MIL-PRF-23419: Specificații de performanță Siguranță, cartuș, uz general . Washington, DC: DODSSP.
3. Manualul pilotului de cunoștințe aeronautice (FAA-H-8083-25B). (2016). Capitolul 7: Sisteme de aeronave – electrice. [Oferă contextul sistemului fundamental].
4. Forumul Aerospace Electrical Power & Avionic Systems Forum (AEPAS). (2023, noiembrie). Subiect: „Provocări practice în coordonarea siguranțelor pentru sistemele de alimentare hibride (Fuse + SSPC). [Forumul tehnic online].
