Proceduri de testare a releului polarizat militar: verificarea performanței pentru aplicații critice pentru misiune

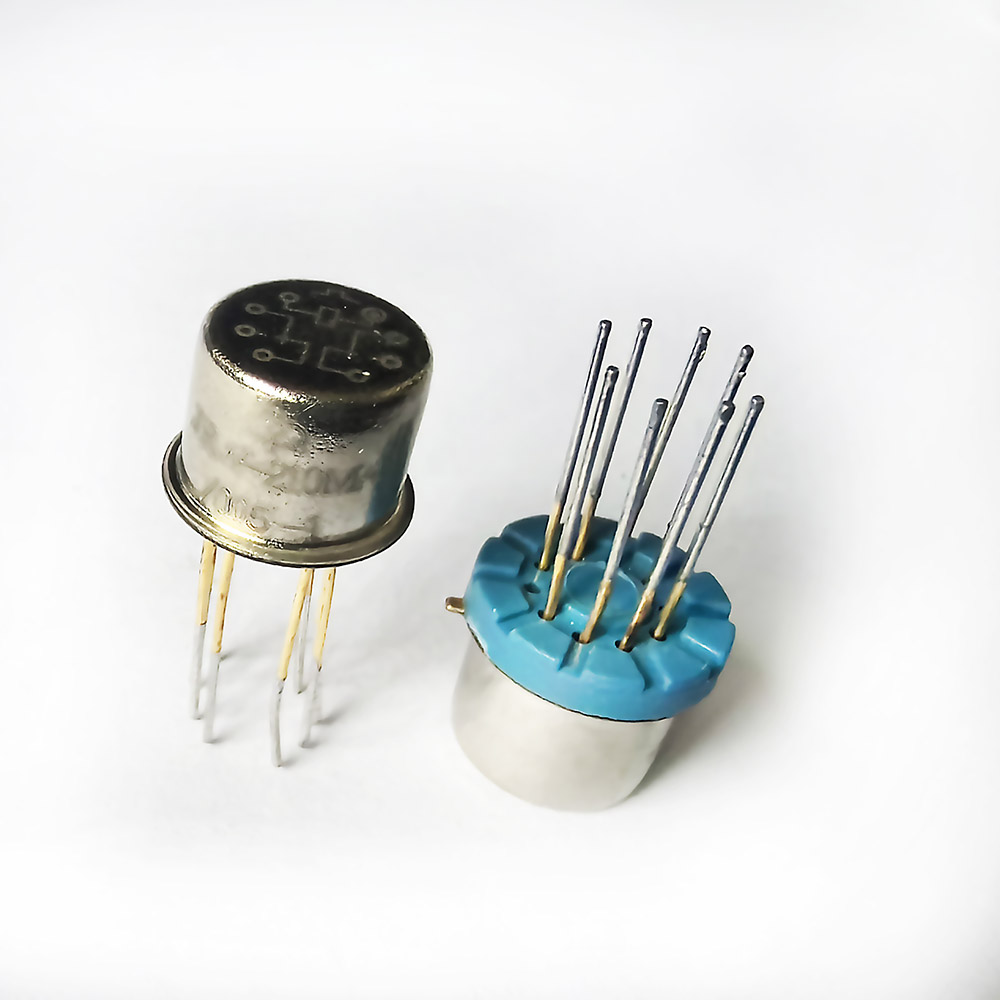

În domeniul aviației militare, aerospațiale și sistemelor industriale de înaltă fiabilitate, verificarea componentelor nu este doar o verificare a calității, ci este un proces criminalistic riguros care construiește încrederea în fiecare unitate desfășurată. Pentru releele polarizate militare , procedurile de testare specializate depășesc testele standard de relee pentru a valida sensibilitatea, comportamentul de blocare și stabilitatea lor unică în medii extreme. Acest ghid detaliază metodologiile critice de testare definite de standardele militare, explică scopul acestora și oferă managerilor B2B采购 și profesioniștilor în asigurarea calității cunoștințele necesare pentru a evalua rapoartele de testare a furnizorilor și pentru a se asigura că releele polarizate din sistemele lor sunt dovedite că funcționează.
Filosofia testării: calificare, acceptare și screening
Testarea militară este structurată în niveluri distincte, fiecare având un scop specific în ciclul de viață al produsului.
- Testare de calificare: Efectuat pe un eșantion reprezentativ pentru a valida faptul că proiectul îndeplinește toate cerințele specificației de guvernare (de exemplu, MIL-PRF-6106). Aceasta este o suită extinsă de teste unică.
- Testarea de acceptare a lotului (LAT): Efectuat pe un eșantion statistic din fiecare lot de producție pentru a verifica dacă procesele de producție rămân sub control și că lotul este în concordanță cu proiectul calificat.
- Screening 100%: Anumite teste critice (de exemplu, etanșare, funcțional) sunt efectuate pe fiecare unitate pentru a elimina defectele latente înainte de expediere. Acest lucru este obișnuit pentru releele polarizate pentru avioane de înaltă fiabilitate.
- Analiza fizică distructivă (DPA): disecția periodică a probelor pentru a inspecta manopera internă, materialele și construcția împotriva intenției de proiectare.
Proceduri de testare electrice și funcționale de bază
Aceste teste validează performanța fundamentală de comutare și sensibilitatea releului polarizat.
1. Parametrii bobinei și testele de sensibilitate
- Trebuie să funcționeze/tensiune de eliberare (pick-up/drop-out):
- Bobina este alimentată cu o tensiune în rampă lentă cu polaritatea corectă până când contactele se transferă. Această tensiune este înregistrată ca valoare „Trebuie să funcționeze”.
- Pentru tipurile de blocare, „Must Release” este energia impulsului de polaritate opusă necesară pentru resetare. Pentru tipurile polarizate fără blocare, tensiunea este redusă până la eliberare.
- Scop: Asigură că releul va funcționa cu semnale slabe și definește fereastra de tensiune de funcționare pentru circuitul de comandă.
- Rezistența bobinei: Măsurată cu un ohmmetru de precizie la o temperatură specificată (de obicei 25°C). Trebuie să fie în intervalul de toleranță specificat.
- Timpul de operare și eliberare: Echipamentul de înregistrare de mare viteză măsoară întârzierea dintre aplicarea/înlăturarea (sau inversarea) impulsului bobinei și transferul stabil de contact. Esențial pentru circuitele logice sensibile la sincronizare din releele polarizate de aviație pentru sistemele de drone .
2. Contactați Testele de performanță
- Rezistența de contact (inițială și după viață): măsurată cu un ohmmetru cu rezistență scăzută (metoda Kelvin cu 4 fire) la putere scăzută ("circuit uscat") și uneori la sarcină nominală. Trebuie să fie sub un maxim strict (de exemplu, 100 miliohmi).
- Tensiune de rezistență dielectrică (Hi-Pot): Tensiune înaltă (de exemplu, 1000 V RMS) aplicată între toate contactele conectate și cadrul/bobina releului. Testează integritatea izolației și spațiul liber.
- Rezistența de izolație: Măsoară curentul de scurgere (și, prin urmare, rezistența, în mod obișnuit > 1000 MΩ) între părțile izolate electric sub o tensiune DC ridicată (de exemplu, 500 V DC).
Aceste teste sunt efectuate în laboratorul de teste electrice certificat de YM, unde calibrarea echipamentelor este trasabilă la standardele naționale.
Testarea la efort mecanic și de mediu
Aceste proceduri simulează condițiile dure ale operațiunii militare, cu un control suplimentar pentru stabilitatea magnetului permanent.
1. Testare la vibrații și șocuri (conform MIL-STD-202/810)
- Procedură: Releul este montat pe un dispozitiv de vibrație și este supus unor frecvențe specificate (sinusoidale) și profilurilor de vibrații aleatorii. În timpul testării, contactele sunt monitorizate pentru orice discontinuitate momentană ("chatter") care depășește o limită de timp (de exemplu, 10 µs).
- Preocupare specifică releului polarizat: testul verifică că vibrația nu determină mișcarea armăturii doar datorită polarizării magnetului permanent și nici nu provoacă eliberarea neintenționată a mecanismului de blocare.
- Șocuri: supus la șocuri cu G ridicat, de scurtă durată pentru a simula manevrarea, transportul sau impacturile pe câmpul de luptă.
2. Extreme de temperatură și șoc termic
- Temperatură înaltă și scăzută: Releul este plasat într-o cameră termică și alimentat la temperaturi extreme (de exemplu, -65°C, +125°C). Toți parametrii cheie (tensiunea de funcționare, rezistența de contact) sunt măsurați pentru a asigura funcționalitatea.
- Șoc termic: Ciclu rapid între camerele extrem de calde și reci. Acest lucru subliniază materialele, etanșările și poate dezvălui slăbiciuni ale îmbinărilor de lipit sau adezivilor de legătură magnetică esențiali pentru releele polarizate ale aviației militare .
- Preocuparea specifică a releului polarizat: puterea magnetului permanent variază în funcție de temperatură. Testarea asigură că proiectarea circuitului magnetic compensează suficient pentru a menține tensiunile de operare/eliberare în limitele permise pe toată gama.
3. Teste de umiditate, ceață de sare și etanșare
- Umiditate (Steady State & Cycling): Expune releul la umiditate ridicată (de exemplu, 95% RH) la temperatură ridicată timp de zile sau săptămâni pentru a accelera coroziunea și a testa integritatea etanșării.
- Ceață de sare (ceață): pentru aplicații navale sau maritime, verifică rezistența la coroziune cu sare.
- Etanșare fină/lichidă (ermeticitate): Pentru releele închise ermetic, se utilizează un test cu spectrometru de masă cu heliu sau un test radioactiv pentru a detecta scurgerile la nivel microscopic. Testele de scurgere brută folosesc fluide cu fluorocarbon.
Testarea ciclului de viață și a rezistenței
Aceste teste simulează uzura pe termen lung și stresul operațional.
- Durată de viață mecanică (fără sarcină): releul este ciclat la o rată mare fără sarcină electrică pentru a verifica integritatea mecanică a armăturii, arcurilor și rulmenților.
- Durată de viață electrică (la sarcină): releul își comută sarcina nominală pentru zeci sau sute de mii de cicluri. Rezistența de contact este monitorizată periodic. Acest lucru validează materialul de contact și designul de gestionare a arcului.
- Test de viață de mare intensitate: Un subset mai sever de unități poate fi supus testării de viață la temperatură sau tensiune ridicată pentru a accelera modurile de defecțiune și pentru a oferi date de fiabilitate (MTBF).
Tendințe din industrie: testare mai inteligentă, mai rapidă și mai predictivă
Echipamente automate de testare (ATE) și analiză de date
Sistemele moderne de testare nu numai că reușesc/eșuează, dar capturează date parametrice bogate (tensiune exactă de funcționare, tendință de rezistență de contact) pentru fiecare unitate. Aceste date sunt introduse în sistemele de control statistic al proceselor (SPC) pentru a detecta deviațiile de producție înainte ca acestea să provoace o defecțiune. Stațiile avansate ATE ale YM efectuează mai multe teste în succesiune, creând o amprentă digitală pentru fiecare releu care este stocat pentru trasabilitate.
Monitorizarea stării în timpul testelor de mediu
Standardul de aur este monitorizarea in situ a continuității contactului în timpul testelor de vibrație și temperatură, nu doar înainte și după. Aceasta surprinde eșecurile intermitente care altfel ar fi ratate. YM folosește sisteme de monitorizare continuă pentru toate testele critice de mediu, oferind clienților dovezi incontestabile ale performanței în condiții de stres.
Tehnici de evaluare nedistructivă (NDE).
Imagistica cu raze X și microscopia acustică de scanare (SAM) sunt din ce în ce mai folosite pentru DPA și screening pentru a inspecta îmbinările interne de lipit, integritatea înfășurării bobinei și plasarea magnetului fără a distruge releul. Acest lucru oferă un alt nivel de asigurare a calității pentru componentele de înaltă calitate pentru motor de aviație, tren și avion .
Infrastructura de testare a YM: o fundație de încredere
Executarea acestor proceduri necesită investiții semnificative. Centrul de fiabilitate dedicat YM găzduiește peste 50 de camere de testare specializate (termic, șoc termic, umiditate, ceață de sare), multiple agitatoare electrodinamice și un laborator de testare a ermeticității complet echipat. În mod esențial, inginerii noștri de testare sunt instruiți pentru cerințele stricte ale proceselor acreditate de Nadcap pentru teste electrice și mecanice, asigurându-ne că metodele și documentația noastră respectă cel mai înalt control al industriei aerospațiale.
Focus R&D: Dezvoltarea corelațiilor de testare accelerate
O provocare cheie în cercetare și dezvoltare este corelarea rezultatelor accelerate ale testelor de laborator cu viața reală pe teren. Echipa noastră de inginerie de fiabilitate efectuează studii în curs de desfășurare, comparând datele de la HALT (Test de viață extrem de accelerat) cu privire la noile modele cu datele de la testele de viață extinsă și returnările pe teren. Acest lucru ne permite să perfecționăm parametrii de testare, asigurându-ne că un releu care trece testele noastre de calificare va avea o durată de viață previzibilă și lungă în sistemul dvs. de monitorizare a motorului aeronavei sau unitatea de control al zborului.
5 puncte critice de verificare a testării pentru achizițiile militare rusești
Agențiile ruse de asigurare a calității și de achiziții examinează probele de testare cu o rigurozitate deosebită:
- Trasabilitate la standardele echivalente GOST: în timp ce acceptă datele MIL-STD, acestea necesită o referință încrucișată clară sau o justificare care să arate modul în care parametrii de testare și criteriile de acceptare se corelează cu standardele GOST relevante (de exemplu, GOST 28205 pentru temperatură, GOST 30630.99 pentru vibrații).
- Validarea „Fără discuții” în timpul vibrației: Insistența asupra vederii osciloscopului real sau a urmelor înregistratorului de date care demonstrează continuitatea contactului a fost menținută în timpul profilurilor de vibrații specifice relevante pentru platformele lor (de exemplu, profiluri de elicopter cu frecvență joasă).
- Date de testare a stabilității magnetice pe termen lung: Necesită dovezi din testele extinse de expunere la temperatură înaltă (de exemplu, 1000 de ore la 125°C) care să demonstreze că scăderea densității de flux a magnetului permanent este în limitele acceptabile pentru durata de viață prevăzută a produsului.
- Testarea martorilor și drepturile de inspecție la sursă: prevederea contractuală pentru inspectorii lor de a asista la testele cheie (LAT, DPA) la unitatea producătorului sau la un laborator terț acreditat.
- Dezvăluirea completă a datelor brute din testele de viață: nu doar rapoarte rezumate de promovare/eșec, ci și acces la graficele de tendință ale rezistenței de contact pe mii de cicluri și jurnalele individuale de defecțiuni de la testarea de viață pentru a evalua modelele modului de defecțiune.
Interpretarea unui raport de testare militară: o listă de verificare a achizițiilor
Când examinați raportul de testare al unui furnizor, asigurați-vă că acesta abordează în mod clar:
- Standard de testare și revizuire: standard exact (de exemplu, MIL-PRF-6106J, Metoda XXX).
- Dimensiunea eșantionului și identificarea lotului: Au fost testate suficiente unități? Este lotul testat legat în mod clar de produsul furnizat?
- Condiții de testare: Temperatura, umiditatea, profilele de vibrații etc. au fost exact așa cum sunt necesare pentru aplicația dvs.?
- Metodologia de monitorizare: Continuitatea contactului a fost monitorizată *în timpul* testelor de mediu?
- Date de calibrare: Toate certificatele de calibrare a echipamentelor de testare sunt actuale și urmăribile?
- Rezultate și excepții: toate rezultatele sunt transmise în mod explicit? Sunt abateri documentate și justificate?
Standarde și specificații cheie
Universul de testare pentru releele polarizate militare este definit de mai multe documente cheie:
- MIL-PRF-6106: Specificația generală de performanță pentru relee, inclusiv metode de testare detaliate pentru tipurile sensibile/polarizate.
- MIL-STD-202: Metode de testare pentru componente electronice și electrice. Ideal pentru testele fundamentale de mediu și fizice.
- MIL-STD-810: Considerații de inginerie a mediului și teste de laborator. Folosit pentru testarea mai largă la nivel de echipament, dar metodele sale sunt adesea invocate.
- MIL-STD-750: Metode de testare pentru dispozitive semiconductoare. Se face referire ocazional pentru aspecte ale unităților cu stare solidă sau hibride.
- MIL-STD-883: Standarde pentru metodele de testare pentru microcircuite. Relevant dacă releul încorporează microelectronica.
- Documentația de conformitate YM detaliază în mod explicit respectarea acestor standarde și a standardelor specifice clienților.
