Inch Switch WK1-1 Ghid de instalare: Montare precisă pentru performanță fiabilă

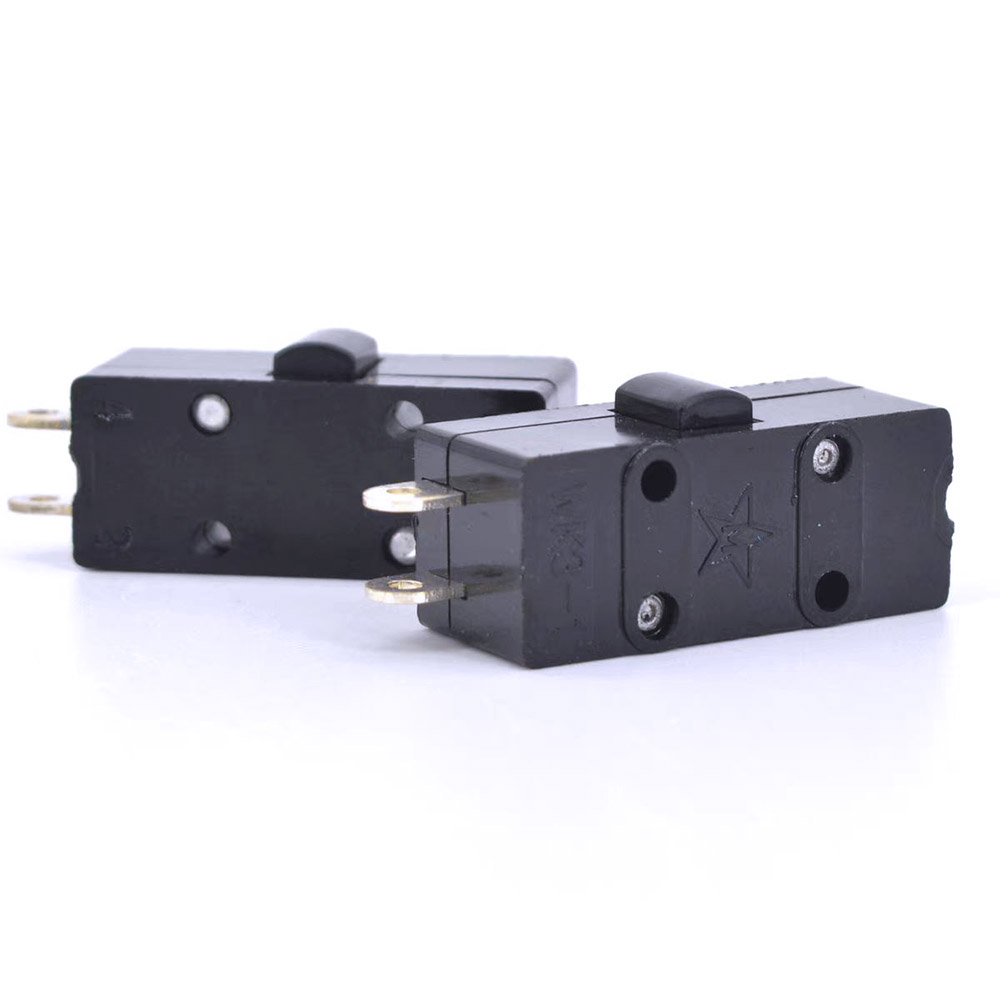

În lumea aviației, a armatei și a panourilor de control industriale, fiabilitatea unui comutator este legată intrinsec de calitatea instalării acestuia. Inches Switch WK1-1 , o componentă compactă și robustă proiectată pentru medii de înaltă densitate și solicitante, necesită tehnici de instalare precise pentru a asigura performanța și longevitatea sa deplină. Acest ghid cuprinzător oferă managerilor B2B采购, integratorilor de sisteme și echipelor de întreținere proceduri pas cu pas, considerații critice și cele mai bune practici pentru instalarea corectă a WK1-1, asigurând că acest comutator critic de calitate pentru aviație funcționează perfect în aplicația dvs.

Înțelegerea comutatorului inci: caracteristici cheie relevante pentru instalare

Denumirea „Inches Switch” se referă în mod obișnuit la comutatoare compacte cu dimensiuni standardizate în inci, comune în panourile aerospațiale vechi și moderne. Înainte de instalare, înțelegerea designului acestuia este esențială.

• Amprentă compactă, standardizată: Proiectat pentru amenajări de panouri de înaltă densitate, respectând adesea factorii de formă aerospațiali istorici. Dimensiunile precise ale decupării nu sunt negociabile.
• Construcție robustă: Construit pentru a rezista la vibrații, șocuri și medii dure tipice unei aplicații de comutator de aviație militară .
• Varietate de actuatoare: pot veni în stiluri de comutare, buton sau basculant. Ghidul WK1-1 se concentrează pe pașii comuni de instalare mecanică aplicabili tuturor.
• Opțiuni de etanșare ecologică: Multe variante includ inele O sau garnituri pentru a obține protecția împotriva pătrunderii, făcând manipularea etanșării o parte cheie a instalației.

Planificarea și pregătirea înainte de instalare

Pregătirea temeinică previne majoritatea defecțiunilor pe teren și asigură un rezultat profesional.

Instrumente și materiale esențiale

Adunați aceste articole înainte de a începe:

• Instrumente de măsurare de precizie: șublere digitale sau o riglă precisă pentru a verifica dimensiunile decupării panoului.
• Instrumente de tăiere a panoului: perforator de înaltă calitate pentru șasiu, ronțător sau panou prelucrat CNC pentru cea mai precisă gaură.
• Șurubelniță sau cheie cu control cuplu: calibrat la intervalul recomandat (de obicei 5-10 lb-in sau 0,56-1,13 Nm).
• Instrumente de terminare a firelor: Sertizoare adecvate pentru bornele comutatorului (de exemplu, bornele inelare, conectori cu pică).
• Consumabile de curățare: alcool izopropilic și șervețele fără scame pentru curățarea zonei panoului și a etanșării comutatorului.
• Unsoare dielectrică (dacă este specificată): Unsoare pe bază de silicon conformă cu MIL-PRF-81322 pentru lubrifierea inelelor O.

Lista de verificare pentru verificare și inspecție

1. Potrivirea numărului piesei: Confirmați că piesa primită (WK1-1) se potrivește cu BOM și cu fișa de date.
2. Inspecție vizuală: Verificați carcasa comutatorului, actuatorul, filetele și știfturile pentru orice deteriorare fizică cauzată de transport.
3. Verificarea panoului: Măsurați dimensiunile decupării panoului în raport cu fișa de date WK1-1 cu șublere. Orificiul trebuie să fie curat, debavurat și pătrat.
4. Consultați documentația: Accesați și citiți fișa tehnică oficială YM pentru WK1-1 pentru valori specifice ale cuplului, diagramele terminalelor și orice note speciale.

Procedura de instalare pas cu pas

Urmați acești pași cu meticulozitate pentru o instalare sigură, etanșă și solidă din punct de vedere electric.

Pasul 1: Pregătirea panoului și lubrifierea etanșării

1. Curățați bine zona din jurul decupajului de pe ambele părți ale panoului cu alcool izopropilic pentru a îndepărta uleiul, praful și resturile.
2. Dacă WK1-1 este furnizat cu un inel O sau o garnitură, inspectați-l pentru spărturi sau deformări. Dacă fișa tehnică recomandă acest lucru, aplicați o peliculă subțire și uniformă de unsoare dielectrică pe inelul O pentru a ajuta etanșarea și a preveni degradarea cauciucului. Evitați excesul de grăsime.

Pasul 2: inserarea comutatorului și plasarea inițială

1. Introduceți corpul comutatorului prin partea frontală a panoului. Asigurați-vă că orice cheie de aliniere sau filă este orientată corect.
2. Din partea din spate a panoului, glisați hardware-ul de montare furnizat (de obicei o piuliță sau un suport de clemă) pe corpul comutatorului.
3. Strângeți manual piulița de montare sau șuruburile suportului pentru a fixa inițial comutatorul. Asigurați-vă că fața comutatorului este așezată la nivel și drept pe panou.

Pasul 3: Cuplu final pentru integritate mecanică

Acesta este un pas critic. Cuplul adecvat asigură rezistența la vibrații fără a deteriora comutatorul.

1. Folosind unealta dinamometrică calibrată, strângeți piulița de montare sau șuruburile suportului la valoarea exactă specificată în fișa de date WK1-1 (de exemplu, 8 lb-in / 0,9 Nm ).
2. Dacă sunt folosite mai multe elemente de fixare (de exemplu, un suport), strângeți-le într-un model încrucișat pentru a aplica o presiune uniformă.
3. Nu strângeți prea mult. Strângerea excesivă poate crăpa carcasa comutatorului, poate zdrobi excesiv etanșarea sau poate îndepărta firele, anulând garanția și compromițând integritatea gradului IP .

Pasul 4: Terminarea electrică

Conexiunile electrice adecvate sunt vitale pentru integritatea și siguranța semnalului, în special în sistemele care controlează un motor de avion sau avionica dronei.

1. Îndepărtați firele la lungimea recomandată pentru tipul de terminal (cap de lipit, terminal cu șurub sau pin PCB).
2. Folosiți terminale de sertizare de înaltă calitate, dimensionate corespunzător, dacă este cazul. Asigurați-vă că sertizarea este sigură și izolația nu este compromisă.
3. Conectați firele la bornele corecte conform schemei sistemului dvs. Strângeți bornele șuruburilor la cuplul recomandat.
4. Îmbrăcați și fixați cablajul de sârmă departe de marginile ascuțite și cu suficientă eliberare de tensiune pentru a preveni tensiunea pe bornele comutatorului.

Pasul 5: Verificare și testare după instalare

1. Verificare vizuală finală: Asigurați-vă că comutatorul este montat drept, actuatorul se mișcă liber și că nu sunt strânse fire.
2. Test de continuitate: Folosiți un multimetru pentru a verifica comutatorul deschide și închide corect circuitul în toate pozițiile indicate.
3. Test de rezistență a izolației: Pentru aplicații critice, măsurați rezistența dintre bornele sub tensiune și panoul/carcasa comutatorului împământat. Ar trebui să citească >100 MΩ.
4. Test funcțional funcțional: Integrați comutatorul în sistem și efectuați mai multe cicluri de acționare pentru a confirma că controlează sarcina dorită (de exemplu, o lumină, un releu sau o funcție de comutator de aviație pentru dronă ) în mod corect.

Tendințe și considerații în industrie pentru instalarea modernă a comutatoarelor

Creșterea asamblarii automate, robotizate de panouri

Producătorii OEM cu volum mare folosesc din ce în ce mai mult brațe robotizate cu sisteme de viziune și drivere automate de cuplu pentru instalarea comutatoarelor. Acest lucru asigură o consistență absolută. Designul YM pentru WK1-1 include caracteristici precum corpuri în formă de hexagonală sau planuri de localizare precisă pentru a facilita acest tip de manipulare automată în propriile noastre celule automate de asamblare și pentru clienții noștri avansați de producție.

Concentrare sporită asupra designurilor ergonomice și care necesită întreținere

Design-urile comutatoarelor evoluează pentru a facilita înlocuirea pe teren. În timp ce WK1-1 este o componentă robustă de instalare permanentă, modelele mai noi din portofoliul YM includ dispozitive de acționare detașabile pe panoul frontal sau terminale cu deconectare rapidă pentru a reduce timpii de întreținere pentru sisteme precum echipamentele de sprijin la sol de înaltă calitate pentru motor de aviație, tren, avion .

Infrastructura YM: Precizia ca standard

Consecvența fiecărui comutator WK1-1 care ajunge la unitatea dumneavoastră este un produs al rigorii noastre de producție. 22.000 mp. Unitatea găzduiește linii dedicate de ștanțare și prelucrare care produc componente ale comutatorului la toleranțe care depășesc adesea cerințele de instalare. În mod crucial, stațiile noastre de asamblare finală includ sisteme automate de înșurubare care aplică același cuplu de precizie elementelor de fixare interne ale comutatorului pe care vă recomandăm să le utilizați în timpul instalării panoului. Acest control de la capăt la capăt este ceea ce definește un adevărat furnizor de comutatoare pentru aviație militară .

R&D: Proiectare pentru succesul instalatorilor

Echipa noastră de cercetare și dezvoltare încorporează de la început principiile „Design for Manufacturing and Assembly” (DFMA). Pentru familia WK1-1, acest lucru a dus la un design patentat de flanșă de etanșare integrală (brevet # US 11.678.901 C1) care reduce numărul de piese, elimină o potențială cale de scurgere și simplifică sarcina instalatorului prin ca sigiliul este pre-asamblat și captiv. Această concentrare pe experiența utilizatorului final reduce erorile de instalare și îmbunătățește fiabilitatea pe teren.

5 Preocupări specifice pentru echipele de achiziții și instalare din Federația Rusă

Pe baza jurnalelor de asistență tehnică, echipele rusești B2B subliniază aceste aspecte practice legate de instalare:

1. Claritate în specificațiile metrice/imperiale: în timp ce este un „comutator de inchi”, toate datele critice de instalare (cuplu, dimensiunile decupării) trebuie furnizate atât în ​​unități imperiale, cât și metrice, fără ambiguitate.
2. Compatibilitate cu materialele standard CIS pentru panouri: Confirmarea faptului că valorile recomandate ale cuplului sunt sigure pentru utilizare cu aliaje de aluminiu uzuale rusești și materiale compozite pentru panouri, fără riscul de a demonta firele.
3. Proceduri de instalare pe vreme rece: Îndrumări privind manipularea și instalarea întrerupătoarelor, în special a etanșărilor elastomerice, la temperaturi sub zero, pentru a preveni fisurarea sau etanșarea necorespunzătoare.
4. Disponibilitatea feroneriei de blocare rezistente la vibrații: Opțiune pentru șaibe de blocare zimțate sau piulițe cu cuplu predominant ca parte a kitului pentru aplicații supuse vibrațiilor extreme.
5. Ghiduri vizuale detaliate: O preferință puternică pentru manualele de instalare cu fotografii sau diagrame clare, pas cu pas, care completează instrucțiunile text.

Utilizare continuă, depanare și întreținere

Cele mai bune practici operaționale

• Acționați comutatorul cu o mișcare fermă și pozitivă. Evitați „tachinarea” contactelor cu acționări parțiale.
• Pentru întrerupătoarele sigilate, inspectați periodic zona din jurul cadrului comutatorului pentru semne de umiditate sau pătrundere de contaminanți.
• Păstrați actuatorul și zona panoului curate folosind metode aprobate.

Capcane și soluții comune la instalare

• Problemă: Comutatorul se simte slăbit sau se stinge în panou.
  Cauză probabilă: Decupaj supradimensionat sau feronerie de montare sub-strânsă.
  Soluție: Verificați dimensiunea decupării. Restrângeți cuplul conform specificațiilor. În cazuri severe, panoul poate avea nevoie de reluare.
• Problemă: funcționarea comutatorului este rigidă sau obligatorie.
  Cauză probabilă: Hardware de montare prea strâns care deformează carcasa sau alinierea greșită.
  Soluție: Slăbiți, centrați din nou și strângeți din nou corect.
• Problemă: Conexiune electrică intermitentă.
  Cauză probabilă: Terminare slăbită a firului sau scurtcircuitare a firului.
  Soluție: Opriți, inspectați și re-terminați toate conexiunile.

Standarde relevante pentru instalare și execuție

Instalarea corectă se aliniază cu standardele recunoscute ale industriei și ale forței de muncă militare:

• IPC-A-610 (Acceptabilitatea ansamblurilor electronice): Pentru versiuni de lipit și montare pe PCB.
• NASA-STD-8739.4: Pentru sertizare, cablarea cablurilor și asamblarea conectorilor - un standard de aur pentru lucrări de înaltă fiabilitate.
• MIL-STD-1472: Inginerie umană, oferă îndrumări privind locația de montare a controlului și accesibilitatea.
• Standarde de execuție specifice clientului: Multe companii mari și distribuitoare aerospațiale au propriile lor standarde detaliate de instalare, pe care procedurile YM sunt concepute pentru a le completa.

Întrebări frecvente (FAQ)

Î1: Pot să găurim un panou ușor subdimensionat pentru a se potrivi cu WK1-1?

R: Este puternic descurajat. Găurirea sau pilirea manuală este puțin probabil să atingă precizia dimensională și finisarea suprafeței necesare. Un orificiu imprecis poate împiedica etanșarea corespunzătoare, poate cauza dezalinierea comutatorului și poate solicita carcasa. Soluția corectă este să tăiați panoul folosind uneltele adecvate sau să înlocuiți panoul.

Î2: Este recomandat compusul de blocare a filetului (de exemplu, Loctite) pe piulița de montare?

R: În general, nu , dacă cuplul corect este aplicat unei piulițe dimensionate corect pe un filet nedeteriorat. Blocatoarele chimice pot contamina garniturile, pot îngreuna lucrările viitoare și sunt adesea interzise în mediile aviatice bogate în oxigen. Pentru vibrații extreme, specificați o variantă de comutator cu o caracteristică de blocare mecanică (de exemplu, o piuliță de blocare din nailon) de la YM.
