Comutator de oprire de urgență ZB2-BC42 Caracteristici de siguranță - Comutator de oprire de urgență ZB2-BC42

2025,12,09

Comutator de oprire de urgență ZB2-BC42 Caracteristici de siguranță: Ultima linie de apărare în sistemele critice

În aviație, automatizări industriale și mașini grele, siguranța nu este o caracteristică opțională - este cerința fundamentală. Întrerupătorul de oprire de urgență ZB2-BC42 reprezintă apogeul designului de siguranță, conceput pentru a oferi o oprire imediată, fiabilă și fără ambiguitate a sistemului. Acest articol oferă o analiză cuprinzătoare a caracteristicilor sale critice de siguranță, explică standardele stricte pe care le îndeplinește și îi îndrumă pe managerii B2B采购 în selectarea și specificarea soluțiilor e-stop care protejează atât personalul, cât și activele de capital. Pentru integratorii sistemelor de control critice pentru siguranță , înțelegerea acestor caracteristici este esențială.

Caracteristici de siguranță de bază ale ZB2-BC42: proiectat pentru certitudine

Un dispozitiv eficient de oprire de urgență trebuie să funcționeze impecabil sub constrângere. ZB2-BC42 este construit în jurul mai multor principii de siguranță nenegociabile.

1. Mecanism de deschidere directă, acționat pozitiv

Aceasta este cea mai critică caracteristică. Spre deosebire de comutatoarele standard la care contactele sunt închise prin forța arcului, contactele de siguranță ale ZB2-BC42 sunt deschise forțat printr-o legătură mecanică directă cu actuatorul (butonul mare roșu). Chiar dacă sudura de contact (un mod rar de defecțiune), acest mecanism le depărtează fizic, asigurând întreruperea circuitului. Acest design este impus de standardele de siguranță precum IEC 60947-5-5 pentru mașinile industriale .

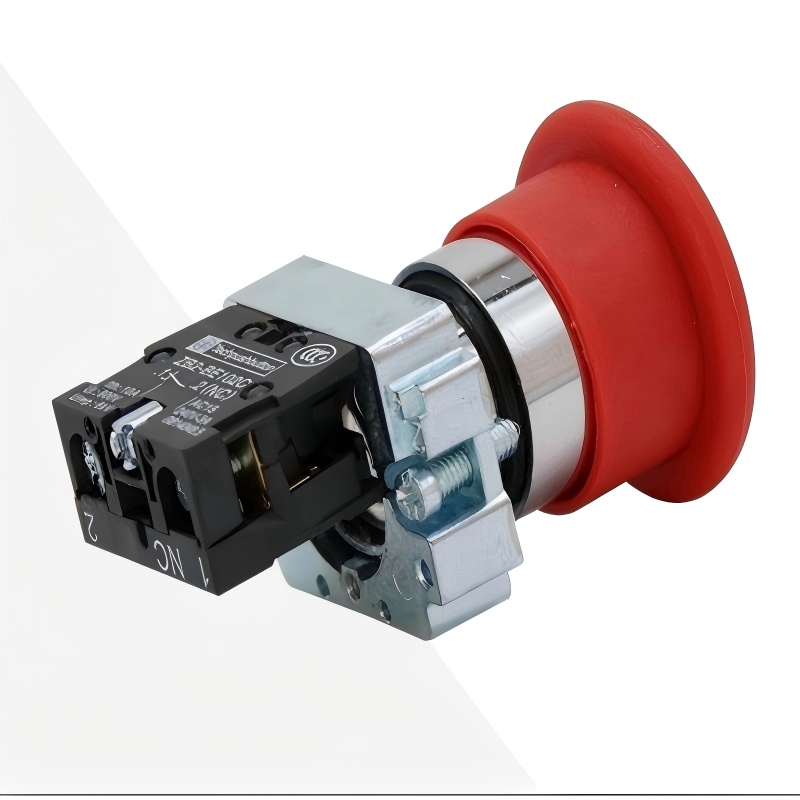

2. Actuator cu cap ciupercă de înaltă vizibilitate

Culoare (roșu) și contrast (inel de fundal galben): respectă ISO 13850, care standardizează schema de culori roșu pe galben pentru dispozitivele de oprire de urgență la nivel global, asigurând recunoașterea instantanee.
Dimensiune mare și formă de ciupercă: Conceput pentru a fi lovit cu ușurință cu palma sau cu pumnul din orice unghi, chiar și de un operator intrat în panică sau în timp ce poartă mănuși.

3. Acțiune de blocare (contact menținut) cu resetare manuală

La activare, comutatorul rămâne în poziția declanșată („stop”). Nu se poate reseta automat . Repornirea sistemului necesită o răsucire sau o tragere manuală deliberată a actuatorului pentru resetare. Acest lucru previne reactivarea accidentală sau prematură a echipamentelor periculoase, un protocol fundamental de siguranță în celulele de testare a motoarelor aeronavei sau panourile de control al trenului.

4. Construcție robustă pentru medii dure

Fiind o componentă adesea folosită în setări solicitante, caracteristicile sale de siguranță sunt protejate de:

Protecție ridicată la pătrundere (IP65/IP67): etanșat împotriva prafului și apei, făcându-l potrivit pentru zonele de spălare, aplicații în aer liber pe echipamente de sprijin de la sol sau în cadrul comutatorului de aviație pentru stațiile de control de la sol pentru drone expuse la intemperii.
Rezistență la vibrații și șocuri: Construit pentru a rezista la mediul cu vibrații ridicate al unui panou de comutator al aviației militare pe platforme mobile sau mașini grele.
Durabilitate: Construit cu materiale de mare impact pentru a rezista loviturilor accidentale sau stresului mediului.

Tendințe din industrie: Evoluția comutării de siguranță

Integrare cu sistemele de control al siguranței (evaluări PL/SIL)

Tendința modernă trece dincolo de simplele bucle de oprire de electrizare cablate. ZB2-BC42 este proiectat pentru a fi integrat în sisteme de siguranță complexe cu Nivelul de performanță (PL) definit conform ISO 13849 sau Nivelul de integritate de siguranță (SIL) conform IEC 62061. Valorile sale previzibile, de înaltă fiabilitate, contribuie direct la atingerea nivelurilor PLr sau SIL necesare într-un circuit de funcționare de siguranță.

Tehnologie nouă: opriri de urgență inteligente cu feedback de diagnosticare

În timp ce funcția de bază rămâne electromecanică, apar opritoare „inteligente” cu contacte auxiliare de semnalizare. Acestea pot trimite un semnal de diagnosticare către un PLC care indică oprirea de urgență a fost activată (spre deosebire de o rupere a cablului), ajutând la depanare. R&D YM explorează această integrare, menținând în același timp contactele obligatorii de siguranță cu deschidere directă.

Standardizare pe sectoare

Există o armonizare tot mai mare a standardelor de siguranță între domeniile industrial (ISO, IEC) și aerospațial (DO-160, MIL-STD). Componente precum ZB2-BC42, care întruchipează principiile universale de siguranță, sunt din ce în ce mai specificate pentru platformele de întreținere a motoarelor de aviație, trenurilor, avioanelor și echipamentelor de sprijin la sol de înaltă calitate , reducând diferența dintre culturile de siguranță industrială și aerospațială.

Angajamentul YM față de producția critică pentru siguranță

Producerea unui dispozitiv care salvează vieți, cum ar fi un comutator de oprire de urgență, necesită un etos de producție fără compromisuri. În limita noastră de 25.000 mp. instalație, linia de producție pentru ZB2-BC42 este separată și guvernată de un plan dedicat de control al proceselor critice pentru siguranță . Aceasta include:

Testare funcțională 100% a fiecărei unități, inclusiv verificarea acțiunii de deschidere directă și a rezistenței de contact.
Trasabilitatea tuturor componentelor critice (contacte, arcuri) de la lotul de materie primă până la numărul de serie finit.
Audit și calibrare regulată a tuturor dispozitivelor de testare pentru a se asigura că nu există defecțiuni.

Inovare în cercetare și dezvoltare: Avansarea fiabilității în siguranță

Echipa noastră de cercetare și dezvoltare, care include arhitecți de sisteme de siguranță, se concentrează pe îmbunătățirea fiabilității intrinseci a mecanismului de siguranță. O inovație recentă este o geometrie patentată a contactului anti-sudură (Patent Pending) care utilizează o acțiune specifică de ștergere și un aliaj de material de contact pentru a reduce drastic probabilitatea deja mică de sudare a contactului sub curenți mari de aprindere - un aspect cheie pentru producătorii OEM/ODM care proiectează pentru cele mai înalte categorii de siguranță.

5 Preocupări critice pentru achiziția rusă de componente de siguranță

Atunci când achiziționează componente critice pentru siguranță, cum ar fi ZB2-BC42, cumpărătorii ruși B2B evaluează riguros:

Conformitate cu TR CU 004/2011 (EAC Safety of Low-Voltage Equipment): Certificare obligatorie pentru piața eurasiatică. Dovada conformității sau o cale clară către certificare este esențială.
Date documentate de fiabilitate (MTTFd, B10d): Cerință pentru valorile detaliate ale timpului mediu până la o defecțiune periculoasă (MTTFd) și B10d pentru utilizare în calculele sistemului de siguranță conform echivalentelor GOST R IEC 62061.
Garanție de funcționare la frig extrem: Validarea faptului că mecanismul de blocare și eliberare funcționează fiabil după expunerea prelungită la temperaturi sub -40°C.
Rezistență împotriva contaminării: Având în vedere mediile industriale prăfuite și grase, întrerupătoarele au nevoie de rezistență dovedită la contaminarea internă care ar putea împiedica acțiunea de deschidere directă.
Service local și instruire: Disponibilitatea suportului tehnic și, în mod ideal, a materialelor de instruire în limba rusă privind integrarea și testarea corectă a opririi de urgență într-un circuit de siguranță.

Protocol adecvat de integrare, testare și întreținere

Un întrerupător de siguranță este la fel de bun ca instalarea și întreținerea lui.

Pași esențiali de integrare pentru un circuit de siguranță

Proiectarea circuitului: Conectați contactele de siguranță ale ZB2-BC42 în serie cu alte dispozitive de siguranță (de exemplu, interblocări de protecție) pentru a forma o oprire de Categoria 0 (înlăturarea imediată necontrolată a puterii) sau oprirea de Categoria 1 (oprire controlată cu întreruperea puterii după oprire).
Montare: Instalați într-un loc foarte vizibil, accesibil, pe o suprafață stabilă. Asigurați-vă că actuatorul iese suficient și nu este obstrucționat.
Cablaj: Utilizați conexiuni de înaltă fiabilitate. Luați în considerare utilizarea unui releu de siguranță monitorizat sau a unui PLC de siguranță pentru a evalua integritatea întregului circuit de oprire de urgență.
Etichetare: Etichetați clar comutatorul și funcția acestuia conform standardelor locale și de siguranță a mașinii.

Programul de testare și întreținere de rutină

Verificare vizuală zilnică/pre-schimbare: Verificați că comutatorul nu este obstrucționat și că servomotorul nu este deteriorat.
Test funcțional săptămânal: ca parte a pornirii mașinii, activați în mod deliberat opritorul de urgență pentru a verifica dacă oprește echipamentul. Urmați procedurile de blocare/etichetare înainte de resetare.
Inspecție trimestrială detaliată: Verificați etanșeitatea montajului, verificați dacă nu există daune mediului (fisuri, coroziune) și verificați că acțiunea de resetare este lină și pozitivă.
Test electric anual: Măsurați rezistența de contact și rezistența de izolație ca parte a unui audit mai larg de siguranță a mașinii.

Standarde și reglementări cheie de siguranță

Proiectarea și aplicarea dispozitivelor de oprire de urgență sunt guvernate de standarde internaționale stricte.

ISO 13850: Siguranța mașinilor – Funcția de oprire de urgență – Principii de proiectare. Standardul global principal care definește cerințele de funcționare și proiectare.
IEC 60947-5-5: Aparatură de joasă tensiune - Dispozitive de circuit de comandă și elemente de comutare - Dispozitiv electric de oprire de urgență cu funcție de blocare mecanică. Definește standardul specific al produsului.
ISO 13849-1: Părți legate de siguranță ale sistemelor de control. Oferă cadrul pentru evaluarea nivelului de performanță (PL) al unei funcții de siguranță care încorporează componente precum ZB2-BC42.
NFPA 79 (pentru SUA): Standard electric pentru mașini industriale. Include cerințe pentru circuitele de oprire de urgență.
MIL-STD-1472 (Inginerie umană): Pentru aplicații militare, furnizează criterii pentru proiectarea comenzilor, inclusiv a dispozitivelor de acționare de urgență.

Întrebări frecvente (FAQ)

Î1: Poate fi folosit ZB2-BC42 ca întrerupător de pornire/oprire de uz general?

A: Absolut nu. Dispozitivele de oprire de urgență sunt concepute numai pentru utilizare rar, în caz de urgență. Folosirea lor ca întrerupătoare operaționale zilnice va accelera uzura și poate compromite fiabilitatea lor într-o adevărată urgență. Sunt componente de siguranță, nu controale operaționale. Pentru comutarea standard, vă rugăm să selectați un comutator de avion sau un comutator basculant corespunzător din catalogul nostru.

Î2: Care este diferența dintre un mecanism de resetare „push-pull” și un mecanism de resetare „twist-to-release”?

R: Ambele sunt tipuri acceptabile de resetare manuală. Push-Pull: actuatorul este tras spre exterior pentru resetare. Răsucire pentru eliberare: actuatorul este rotit (de obicei în sensul acelor de ceasornic) pentru a se debloca și a ieși. ZB2-BC42 utilizează de obicei un mecanism de răsucire pentru eliberare, care poate fi mai intuitiv și poate preveni resetarea accidentală. Alegerea poate fi dictată de preferințele clientului sau de convenția industriei.

Î3: Cum determin valoarea curentă corectă pentru aplicația mea de oprire de urgență? ZB2-BC42 este doar o variantă.

R: Dispozitivul de oprire de urgență în sine nu transportă adesea curentul motorului principal; de obicei, întrerupe un circuit de control care alimentează un contactor sau un releu de siguranță. Prin urmare, curentul nominal al contactelor ZB2-BC42 trebuie să fie adecvat pentru curentul circuitului de control (de obicei scăzut, de exemplu, 5-10A). Alimentarea principală este întreruptă de contactor. Consultați întotdeauna proiectul circuitului de siguranță sau un inginer de siguranță calificat pentru a specifica modelul corect.

Tehnician care efectuează un test funcțional pe un întrerupător de oprire de urgență instalat în timpul unui audit de siguranță

Referințe și surse autorizate

Principiile de siguranță și informațiile tehnice din acest ghid sunt bazate pe următoarele standarde și cunoștințe din industrie:

Organizația Internațională pentru Standardizare. (2015). ISO 13850:2015 Siguranța mașinilor – Funcția de oprire de urgență – Principii de proiectare. Geneva, Elveția.
Comisia Electrotehnică Internațională. (2016). IEC 60947-5-5:2016 Aparatură de joasă tensiune - Partea 5-5: Dispozitive de circuit de comandă și elemente de comutare - Dispozitiv electric de oprire de urgență cu funcție de blocare mecanică. Geneva, Elveția.
Asociatia Nationala pentru Protectia Incendiilor. (2021). NFPA 79: Standard electric pentru mașini industriale. Quincy, MA, SUA.
Discuție pe forum: „Implementarea ISO 13849 PLd cu dispozitive electromecanice e-stop” . (2023, octombrie). [Postare pe forum online]. Forumul privind siguranța mașinilor pe LinkedIn / PLCs.net.
Quora. (2024, februarie). „De ce nu poți folosi un buton de oprire obișnuit ca oprire de urgență?” [Răspunsul unui expert certificat în siguranța mașinilor].
Colaboratori Wikipedia. (2024, 10 ianuarie). „Oprire de urgență”. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/Emergency_stop.
