Aplicații de comutator LLS2 35A 28V 2P: alimentarea sistemelor critice din diverse industrii

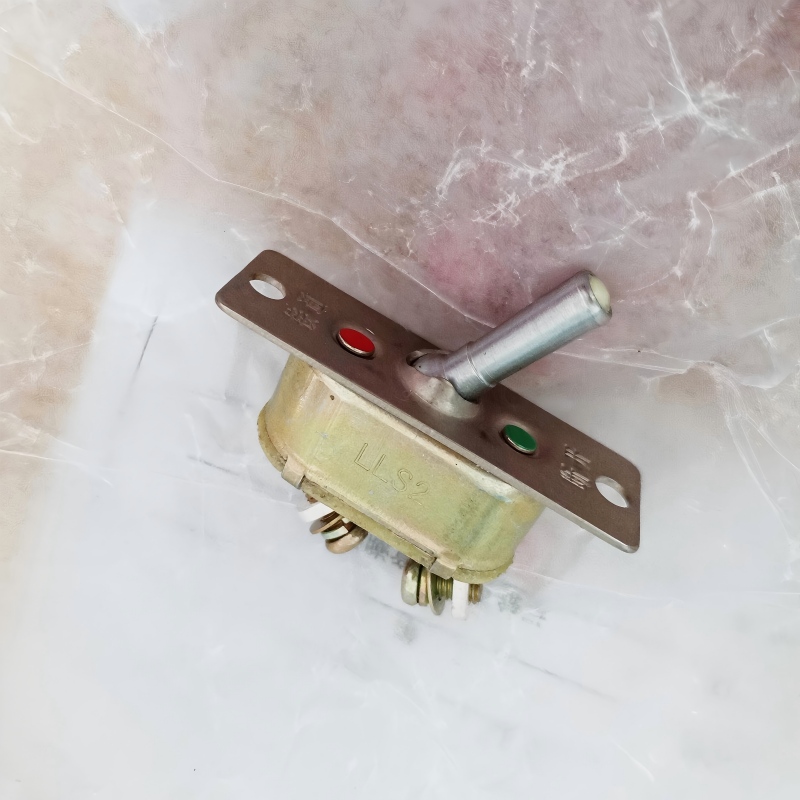

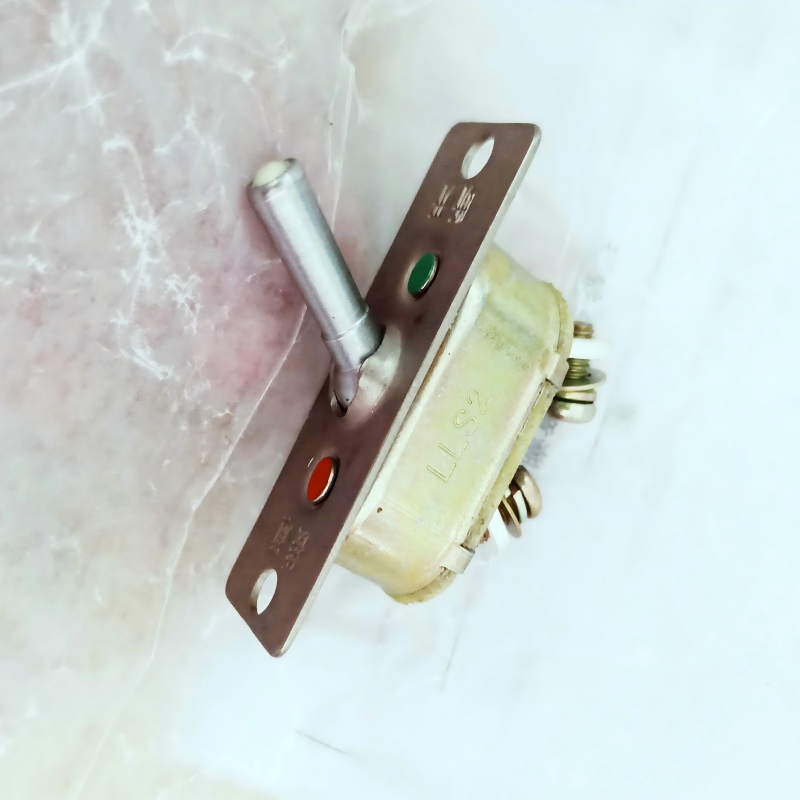

Selectarea comutatorului potrivit pentru o aplicație cu curent ridicat este o decizie critică care are un impact asupra siguranței, fiabilității și performanței sistemului. Comutatorul LLS2 35A 28V 2P reprezintă o clasă de componente robuste, de mare capacitate, concepute pentru a satisface cerințele riguroase ale aviației și sistemelor industriale grele. Acest articol explorează diversele aplicații ale acestui comutator de aviație versatil, oferind managerilor B2B采购 și inginerilor de proiectare informațiile necesare pentru a-l specifica cu încredere pentru proiectele lor cele mai solicitante.

Decodificarea specificației: Ce înseamnă 35A, 28V, 2P pentru tine

Desemnarea modelului comutatorului LLS2 este un rezumat concis al capabilităților sale de bază, fiecare parametru abordând o problemă cheie.

• Curent nominal de 35 A: denotă că comutatorul poate gestiona în siguranță 35 de amperi de curent continuu fără supraîncălzire. Acest rating ridicat este esențial pentru controlul motoarelor, actuatoarelor sau băncilor de iluminat.
• Tensiune sistem 28V DC: Specifică performanța optimă în sistemele electrice standard de 28V DC, care sunt coloana vertebrală a majorității aeronavelor militare și civile, precum și a multor vehicule grele.
• Configurație 2P (două poli): înseamnă că comutatorul controlează două circuite electrice complet izolate simultan cu un singur actuator. Acest lucru este crucial pentru redundanță sau controlul a două jumătăți ale unui sistem critic.

Împreună, aceste specificații fac din LLS2 un candidat principal pentru aplicațiile în care manevrarea puterii și izolarea circuitelor nu sunt negociabile.

Domenii de aplicare principale pentru comutatorul LLS2 35A 28V 2P

1. Sisteme de aviație militară și civilă

Ca un comutator de aviație militară , LLS2 este proiectat pentru medii critice pentru misiuni.

• Controlul unității de alimentare la sol a motorului aeronavei (GPU): Conectarea și deconectarea în siguranță a alimentării externe cu curent ridicat.
• Avionic Bay Master Power Feed Control: Izolarea alimentării primare a întregului rafturi de echipamente pentru întreținere.
• Comutarea puterii sistemului anti-gheață al trenului de aterizare și al aripilor: acolo unde fiabilitatea afectează direct siguranța zborului.
• Acest comutator îndeplinește calificările riguroase de mediu și performanță așteptate în aceste roluri, aliniindu-se cu producția YM conform standardelor aerospațiale AS9100 .

2. Sisteme aeriene fără pilot (UAV/dronă)

Creșterea dronelor de transport greu și de rezistență lungă creează cerere pentru o gestionare robustă a puterii. Ca un comutator de aviație pentru unitățile de distribuție a energiei (PDU-uri) pentru drone , LLS2 poate controla alimentarea bateriei principale a motorului sau sarcinile utile de mare putere (de exemplu, LiDAR, relee de comunicație). Capacitatea sa de a gestiona curenți mari de aprindere de la pornirea motorului este un avantaj cheie.

3. Căi ferate și transport în masă

În aplicațiile feroviare, cererea pentru componente de înaltă calitate pentru motor de aviație, tren, avion este în creștere. LLS2 este potrivit pentru:

• Controlul sistemului de alimentare auxiliară în vagoanele de pasageri.
• Izolarea și managementul bateriilor în locomotive hibride sau electrice.
• Comenzile consolei cabinei pentru sisteme fără tracțiune, beneficiind de feedbackul tactil și durabilitatea comutatorului.

4. Echipamente industriale și maritime specializate

Dincolo de transport, acest comutator excelează în setările industriale dure.

• Panouri de control pentru grupul electrogen.
• Deconectarea alimentării principale a mașinilor grele.
• Controlul echipamentelor de punte marine pe bărci de lucru și nave, unde rezistența la coroziune este primordială.

Tendințele din industrie stimulează cererea de comutatoare cu curent ridicat

Electrificarea în transport

Trecerea către propulsia electrică și hibrid-electrică în sectorul aviației (eVTOL), feroviar și auto crește nevoia de soluții de comutare fiabile, cu curent ridicat. Componentele precum LLS2 sunt esențiale pentru gestionarea acestor noi arhitecturi electrice puternice.

Redundanță și siguranță sporită a sistemului

Standardele moderne de siguranță impun adesea sisteme redundante. Designul 2P (doi poli) al LLS2 le permite inginerilor să creeze cu ușurință redundanță în sursele de alimentare, satisfăcând atât cerințele funcționale, cât și cerințele de reglementare – un aspect cheie pentru producătorii OEM/ODM care proiectează pentru piețele globale.

Capacitatea YM: Comutatoare de inginerie pentru cerințele lumii reale

Producerea unui comutator care gestionează în mod fiabil 35A pentru mii de cicluri necesită un control excepțional de inginerie și fabricație.

Infrastructură de producție de precizie

Instalația dedicată pentru componente de curent ridicat de la YM dispune de stații automate de sudură de contact cu aliaj de argint și teste dinamice de rezistență la contact. Fiecare comutator LLS2 este supus unui test de sarcină de curent ridicat 100% la 35A pentru a verifica performanța înainte de a părăsi 22.000 mp. campus, asigurându-vă că Aircraft Switch-ul pe care îl specificați funcționează exact așa cum este evaluat.

Cercetare și dezvoltare concentrată pe tehnologia de contact

Lucrările echipei noastre de cercetare și dezvoltare privind suprimarea arcului electric și știința materialelor de contact sunt esențiale pentru LLS2. Inovațiile în geometria contactului și materialele bimetalice (protejate prin mai multe brevete) minimizează arcul în timpul evenimentelor de comutare la 28V DC, prelungind dramatic durata de viață electrică a comutatorului - un beneficiu direct pentru programele de întreținere și TCO.

5 considerații cheie în materie de achiziții pentru cumpărătorii ruși B2B

Pentru echipele rusești industriale și de apărare, evaluarea unui comutator precum LLS2 implică criterii specifice și practice:

1. Certificare pentru clime extreme: date demonstrate de performanță în intervalul de temperatură din Rusia, de la -50°C la +70°C, dincolo de specificațiile comerciale tipice.
2. Compatibilitate cu standardele GOST: înțelegerea modului în care performanța comutatorului se corelează cu standardele GOST relevante pentru aparatele electrice, chiar dacă nu sunt certificate oficial.
3. Disponibilitatea pe termen lung și gestionarea uzurii: garanții pentru suportul ciclului de viață al produsului și accesul la piese de schimb timp de 15-20 de ani, critice pentru proiectele militare și de infrastructură pe termen lung.
4. Profunzimea documentației tehnice: Disponibilitatea unei documentații cuprinzătoare, translabile, inclusiv curbe detaliate de reducere a gradului, analiza modului de defecțiune și rapoarte despre compoziția materialului.
5. Asistență tehnică localizată și garanție: acces la asistență de inginerie în regiune și termeni de garanție clari și acționați, care țin cont de logistica locală.

Cele mai bune practici de instalare și întreținere

Pentru a vă asigura că comutatorul LLS2 își atinge durata de viață proiectată și fiabilitatea, urmați aceste instrucțiuni.

Pași critici de instalare pentru aplicații cu curent ridicat

1. Verificați ecartamentul firului: utilizați un fir dimensionat corespunzător pentru o sarcină continuă de 35 A, cu o marjă largă. Cablajul subdimensionat este o cauză principală a defecțiunii comutatorului.
2. Conexiuni sigure și curate: Asigurați-vă că toate conexiunile terminale sunt strânse și fără oxidare. Utilizați terminale adecvate (de exemplu, terminale inelare) pentru a preveni slăbirea.
3. Luați în considerare curenții de aprindere: pentru sarcini inductive (motoare, solenoizi), curentul de aprindere poate fi de 5-10 ori mai mare decât curentul de funcționare. Verificați valoarea nominală a comutatorului sau utilizați limitatoare de curent de aprindere, dacă este necesar.
4. Asigurați o răcire adecvată: evitați instalarea comutatorului într-un spațiu închis etanș, neaerisit, unde se poate acumula căldură, cauzând degradarea prematură.

Lista de verificare a întreținerii de rutină

• Inspecție anuală: Verificați dacă există semne de supraîncălzire (decolorare, topire) pe carcasa comutatorului și pe izolația firului.
• Strângerea terminalelor: În timpul întreținerii programate, verificați strângerea șuruburilor terminale (la cuplul specificat), deoarece vibrațiile pot provoca slăbirea.
• Măsurarea rezistenței de contact: Măsurați periodic căderea de tensiune între contactele închise sub sarcină. O tendință în creștere indică uzura.
• Funcția actuatorului: Asigurați-vă că comutatorul funcționează fără probleme, fără a se lipi, ceea ce poate indica contaminarea internă sau uzura.

Înțelegerea standardelor industriale relevante

Inginerii de achiziții și proiectare ar trebui să cunoască standardele care definesc calitatea pentru astfel de componente.

• MIL-PRF-8805/ Comutatoare, comutatoare: O specificație militară cheie care acoperă cerințele de mediu și de performanță pentru întrerupătoarele cu comutare, relevantă pentru pedigree-ul LLS2.
• RTCA DO-160: Proceduri de testare de mediu pentru echipamente aeropurtate (vibrații, șoc, temperatură).
• UL 61058 / IEC 61058: Standarde pentru întrerupătoare pentru aparate, adesea menționate pentru testarea rezistenței mecanice și electrice.
• AS9100: Standardul sistemului de management al calității aerospațial. Certificarea YM oferă asigurarea unor procese de fabricație consecvente, documentate și urmăribile pentru fiecare comutator de aviație militară pe care îl producem.

Întrebări frecvente (FAQ)

Î1: Întrerupătorul LLS2 35A 28V 2P poate fi utilizat într-un sistem de 12V sau 24V DC?

A: Da, absolut. Evaluarea de 28 V indică tensiunea maximă proiectată. Folosirea acestuia într-un sistem de tensiune joasă (12V, 24V) este în general sigură și poate fi benefică, deoarece reduce stresul electric. Cu toate acestea, curentul nominal (35A) rămâne parametrul critic – nu-l depășiți pentru aplicația dumneavoastră specifică.

Î2: Care este diferența dintre sarcinile „rezistive” și „inductive” și care se aplică la LLS2?

R: Evaluarea de 35 A este de obicei pentru sarcini rezistive (cum ar fi încălzitoare sau lămpi). Sarcinile inductive (motoare, relee) provoacă arc atunci când sunt oprite, care uzează contactele mai repede. Pentru sarcinile inductive, trebuie să reduceți valoarea comutatorului (de exemplu, să-l utilizați la 50-70% din valoarea sa rezistivă) sau să consultați echipa de inginerie a aplicațiilor YM pentru îndrumări specifice bazate pe caracteristicile sarcinii dumneavoastră.

Î3: Oferă YM acest comutator cu diferite stiluri de actuator sau terminații?

A: Da. Platforma de bază LLS2 poate fi personalizată. Oferim diferite tipuri de dispozitive de acționare (toggle, paddle, baston) și stiluri de terminare (uguri de lipit, conexiune rapidă, opțiuni de montare pe PCB ). Contactați echipa noastră de vânzări cu cerințele dumneavoastră pentru o soluție personalizată.

Referințe și surse tehnice

Analiza și recomandările din acest articol sunt bazate pe următoarele resurse și discuții din industrie:

• Departamentul Apărării. (2013). MIL-PRF-8805/13: Comutatoare, comutator, specificații generale pentru. Agenția de logistică a apărării.
• RTCA, Inc. (2010). DO-160G: Condiții de mediu și proceduri de testare pentru echipamentele aeropurtate. Washington, DC
• Rețeaua Săptămânii Aviației. (2023, 5 septembrie). „Provocarea arhitecturii electrice pentru aeronavele eVTOL de nouă generație”. [Articol online]. Autor: G. Norris.
• Discuții pe forum: „Selectarea comutatorului DC cu curent ridicat pentru UAV-uri grele” . (2024, ianuarie). [Postare pe forum online]. Drones DIY / Discurs ArduPilot.
• Quora. (2023, noiembrie). „Ce înseamnă „reducerea” unui comutator și de ce este necesar pentru sarcinile motorului?” [Răspunsul unui inginer proiectant electric].
• Colaboratori Wikipedia. (2024, 10 martie). — Întrerupător electric. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/Electric_switch.
