Ghid de selecție a conectorilor de aviație de înaltă tensiune: Navigarea provocărilor sistemelor de putere ridicată

Pentru managerii de achiziții și inginerii electrici din sectorul aerospațial, de apărare și transportul de următoarea generație, trecerea către sisteme de tensiune mai înaltă – conduse de avioane electrice, armament avansat și sprijin la sol eficient – ​​prezintă provocări unice de interconectare. Selectarea unui conector de înaltă tensiune pentru aviație este o decizie critică de siguranță și fiabilitate care se extinde cu mult dincolo de specificațiile standard ale conectorului. Acest ghid oferă profesioniștilor B2B un cadru structurat pentru evaluarea, specificarea și implementarea conectorilor de înaltă tensiune în aplicații, de la sistemele de aprindere a motoarelor de aeronave și sistemele de propulsie UAV până la puterea de tracțiune Train și echipamentele de testare industrială.

Definirea „tensiunii înalte” în aviație și contexte militare

Termenul „tensiune înaltă” (HV) este relativ. În aplicațiile aviatice și militare, se referă în mod obișnuit la sistemele care funcționează peste magistrala standard de 28VDC sau 115VAC/400Hz, intrând adesea în domenii care prezintă provocări semnificative de design și siguranță.

• Tensiune medie înaltă (MHV): De obicei, 270VDC până la 1000VAC/DC. Frecvent în distribuția secundară de putere a mai multor avioane electrice (MEA), în unele propulsii UAV și în unitățile de putere la sol.
• Înaltă tensiune (HV): 1000VAC/DC până la 15kVAC/DC. Se găsește în sisteme avansate, cum ar fi armele cu energie direcționată, anumite transmițătoare radar, aprinderea motorului de avioane pentru pornirea turbinelor și tracțiunea pe șină grea.
• Tensiune extrem de înaltă (EHV): >15kV. Aplicații specializate precum anumite platforme experimentale sau procese industriale specifice.

Conectorii pentru aceste tensiuni trebuie să fie proiectați pentru a gestiona curgerea, spațiul liber, descărcarea corona și urmărirea arcului - fenomene neglijabile la tensiuni mai mici, dar modurile de defecțiune dominante la HV.

Imperativul de achiziții: siguranța și conformitatea pe primul loc

Achiziționarea de conectori HV necesită o schimbare a focalizării de la costul pe unitate la costul total de proprietate și reducerea riscurilor . O defecțiune a conectorului la tensiune înaltă poate fi catastrofală. Verificarea certificărilor, a rapoartelor de testare dielectrică și a experienței producătorului în proiectarea HV nu este negociabilă pentru cumpărătorii B2B care integrează aceste componente în sisteme critice pentru siguranță.

Criterii critice de selecție pentru conectorii de înaltă tensiune

1. Performanță dielectrică și sistem de izolare

Sistemul de izolație este inima unui conector HV. Parametrii cheie includ:

1. Tensiune nominală de lucru (Ur): Tensiunea maximă continuă RMS pe care o poate suporta conectorul.
2. Tensiune de rezistență dielectrică (DWV) sau tensiune de testare: Tensiunea mai mare (de obicei 1,5-2x Ur) aplicată în timpul calificării pentru a verifica integritatea izolației cu o marjă de siguranță.
3. Distanțe de curgere și degajare:
   • Fluaj: Cea mai scurtă cale de-a lungul suprafeței izolatorului dintre conductori. Trebuie să fie suficient pentru a preveni urmărirea (formarea unei căi conductoare din cauza contaminării).
   • Spațiu liber: cel mai scurt spațiu de aer dintre conductori. Trebuie să fie suficient pentru a preveni spargerea aerului (arc).
   Aceste distanțe sunt definite de standarde precum IEC 60664-1 (Coordonarea izolației) în funcție de gradul de poluare și categoria de supratensiune.
4. Material de izolație: trebuie să aibă un indice de urmărire comparativ (CTI) ridicat, rezistență dielectrică excelentă și rezistență la descărcare parțială. Materialele obișnuite sunt termorigidele de specialitate (de exemplu, ftalatul de dialil - DAP), PTFE sau ceramica avansată.

2. Tensiune de inițiere corona și descărcare parțială (PDIV)

La tensiuni înalte, poate apărea ionizarea localizată a aerului în jurul conductorilor, ceea ce duce la descărcarea corona și eventuala degradare a izolației.

• Corona Inception Voltage (CIV): Tensiunea la care începe descărcarea corona. Un conector HV bine proiectat va avea un CIV semnificativ peste tensiunea sa nominală de lucru.
• Tensiune de inițiere a descărcării parțiale (PDIV): Tensiunea la care încep descărcări mici, localizate în cavitățile de izolație. Conectorii trebuie testați pentru a se asigura că PDIV este peste nivelurile de funcționare, în special pentru altitudini unde presiunea aerului este mai mică.
• Caracteristici de proiectare: Contactele rotunjite, suprafețele izolatoare netede și utilizarea gelurilor dielectrice sau a mediilor presurizate sunt folosite pentru a suprima corona.

3. Etanșarea mediului și reducerea altitudinii

Performanța HV este afectată drastic de mediu.

• Etanșare (evaluare IP): trebuie să fie excepțională (IP67/IP68) pentru a preveni pătrunderea umezelii, care reduce drastic rezistivitatea suprafeței și poate provoca urmărirea.
• Derating al altitudinii: rezistența dielectrică a aerului scade odată cu altitudinea. Un conector evaluat pentru 5 kV la nivelul mării poate fi potrivit doar pentru 3 kV la 50.000 de picioare. Selectarea conectorului trebuie să țină cont de altitudinea maximă de operare a platformei, fie că este vorba despre un avion sau dronă de mare altitudine.

4. Capacitatea de transport a curentului și managementul termic

În timp ce tensiunea este motorul principal, capacitatea de curent este încă crucială.

• Design de contact: secțiunile transversale de contact mai mari și materialele de înaltă conductivitate (adesea placate cu argint) minimizează încălzirea rezistivă.
• Disiparea termică: Designul conectorului trebuie să permită disiparea căldurii, în special în aplicații de înaltă tensiune, cum ar fi legăturile de alimentare ale trenului . Aceasta poate implica inserții conductoare termic sau carcase metalice.

Sectoarele de aplicare primare pentru conectori de înaltă tensiune pentru aviație

1. Aeronave și altele electrice (MEA)

Permite o eficiență mai mare prin distribuția de tensiune ridicată.

• Distribuție secundară a energiei: magistrale de distribuție 270VDC sau 230VAC pentru sisteme non-propulsive din aeronavele comerciale și militare de ultimă generație.
• Sisteme de aprindere a motorului: conectarea unităților excitatoare la mufele de aprindere de pe motoarele de avioane cu turbină, implicând tensiuni pulsate în intervalul de kilovolti.
• Acționare și dezghețare: conectori de alimentare pentru actuatoare electromecanice de mare putere (EMA) și sisteme de aripi/încălzire.

2. Propulsie electrică și hibrid-electrică

Miezul revoluției electrizării.

• Avioane electrice și VTOL/UAM: conectori pentru baterii, invertoare și motoare, care funcționează la 400V până la 800+ VDC.
• Conector de aviație de înaltă performanță pentru dronă : interconexiuni ale grupului motopropulsor pentru UAV-uri tactice mari sau de marfă cu sisteme de propulsie de înaltă tensiune.
• Suport și încărcare la sol: conectori pentru stațiile de încărcare rapidă DC pentru aeronave electrice și vehicule terestre.

3. Apărare și sisteme energetice dirijate

Unde puterea extremă se întâlnește cu precizia.

• Sisteme cu microunde de mare putere (HPM) și laser: Furnizarea de interfață de înaltă tensiune și curent ridicat pentru condensatoare și module de condiționare a puterii.
• Armament electromagnetic: Conexiuni pentru surse de alimentare cu railgun sau coilgun.
• Transmițătoare radar avansate: Interfață cu amplificatoare cu tub klystron sau cu unde călători.

4. Transport feroviar și industrial

Transferarea lecțiilor de la aerospațial la sol.

• Puterea de tracțiune a trenurilor ușoare și a metroului: Conectori pentru 750VDC sau 1500VDC a treia șină sau sisteme de linii aeriene din interiorul trenului propriu-zis (de exemplu, conexiuni de autobuz).
• Echipamente de testare de înaltă tensiune: interfețe pentru testere de hipot, seturi de testare a cablurilor și alte echipamente de diagnosticare utilizate în facilitățile MRO pentru componentele motoarelor de aviație de înaltă calitate .

Tendințe din industrie: Impingerea pentru o densitate de putere mai mare

Cererea de conectori HV este modelată de mai multe tendințe convergente:

• Fluxarea tensiunii în platforme: împingere continuă pentru tensiuni mai mari ale sistemului pentru a reduce curentul (pierderile I²R) și greutatea cablului, conducând tehnologia conectorului pentru a ține pasul.
• Integrarea monitorizării sănătății: Dezvoltarea de conectori HV cu senzori încorporați pentru monitorizarea temperaturii, a descărcării parțiale sau a umidității pentru a permite întreținerea predictivă și a preveni defecțiunile în timpul zborului.
• Materiale dielectrice avansate: cercetare în polimeri nano-umpluți și ceramică avansată pentru a obține o rezistență dielectrică mai mare în pachete mai mici și mai ușoare, îmbunătățind densitatea puterii.

5 factori critici de selecție pentru proiectele de înaltă tensiune din Rusia/CSI

Achizițiile tehnice pentru aplicații HV în această regiune sunt excepțional de riguroase:

1. Conformitate cu GOST și PUE (Codul de instalare electrică): Certificare obligatorie la standardele GOST relevante pentru echipamentele HV (dincolo de conectorii standard GOST) și alinierea demonstrabilă a designului cu „Regulile pentru instalații electrice” (PUE) rusești pentru spațiu și scurgere.
2. Tabele complete de reducere a altitudinii validate de institutele ruse: date detaliate, certificate, care arată rezistența dielectrică și tensiunea de inițiere a coroanei în funcție de altitudine (presiune), validate sau aprobate de un institut rusesc de cercetare aeronautică sau de înaltă tensiune.
3. Certificate de material pentru fiecare componentă dielectrică: trasabilitate și certificare completă pentru toate materialele izolatoare (inserții, etanșări, compuși pentru ghiveci), inclusiv CTI, ratingul de inflamabilitate (de exemplu, UL94 V-0) și stabilitate pe termen lung la stres HV.
4. Testare de tip martor pentru descărcare dielectrică și parțială: pentru programele majore, cerința ca specialiștii lor să asista la testele de tip DWV și PDIV pe probe de pre-producție la un laborator de înaltă tensiune acreditat.
5. Documentație cuprinzătoare de siguranță și interblocare: manuale detaliate în limba rusă care acoperă manipularea în siguranță, procedurile de împerechere/deconectare sub tensiune (dacă este cazul) și orice sisteme de interblocare necesare pentru a preveni deconectarea accidentală sub sarcină.

Un proces de selecție pas cu pas pentru echipele de achiziții

Pasul 1: Definiți mediul electric

Document: Tensiune continuă maximă (AC/DC), orice tensiune tranzitorie/pică, curent de funcționare, frecvență (dacă AC) și profil de altitudine.

Pasul 2: Determinați nevoile de mediu și mecanice

Definiți: evaluarea IP necesară, intervalul de temperatură, expunerea la fluid, nivelurile de vibrații/șoc și durata ciclului de împerechere.

Pasul 3: Calculează fluxul/degajarea necesar

Utilizați standarde (IEC 60664-1, MIL-STD -... ) bazate pe gradul de poluare și categoria de supratensiune pentru a determina distanțe minime. Selectați un conector care le îndeplinește sau le depășește.

Pasul 4: Verificați certificările și datele de testare

Solicitare și revizuire: rapoarte de testare de calificare pentru DWV, PDIV, corona, teste de mediu și certificări de materiale.

Pasul 5: Evaluați experiența și asistența producătorului

Evaluați: istoricul furnizorului cu produse HV, disponibilitatea suportului de inginerie a aplicațiilor și politica de suport/învechire a produselor pe termen lung.

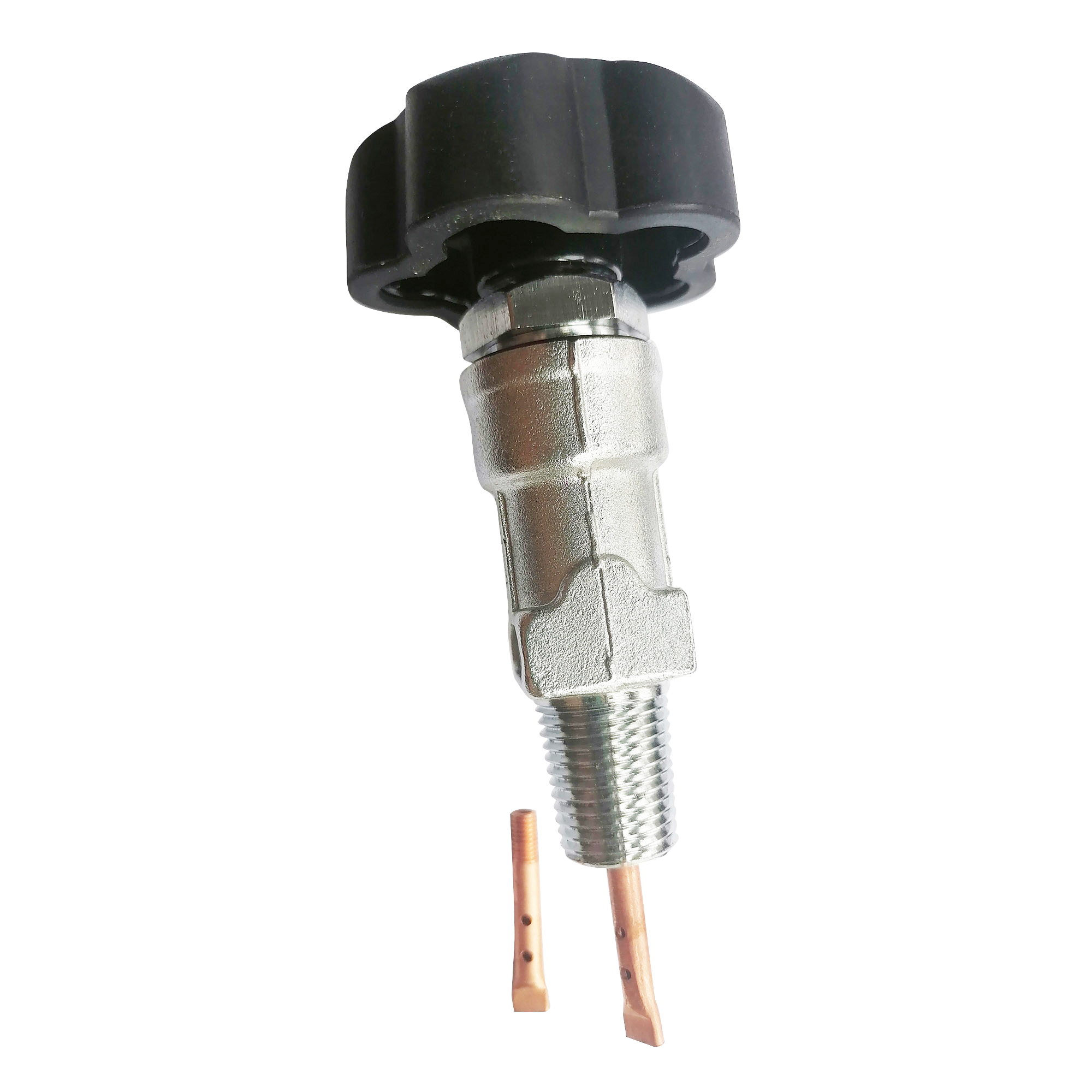

Capacitatea de inginerie de înaltă tensiune a YM

Abordarea YM față de conectorii HV își are rădăcinile în ingineria electrică fundamentală și producția de precizie. Linia noastră de produse HV dedicată este dezvoltată în centrul nostru avansat de cercetare și dezvoltare , unde utilizăm analiza cu elemente finite (FEA) pentru a modela distribuția câmpului electric și pentru a optimiza geometria izolatorului pentru a minimiza concentrațiile de tensiuni. Efectuăm 100% teste de hipot de producție pe fiecare conector HV și teste de probă PD pentru fiecare lot. Acest proces riguros, desfășurat în laboratorul nostru HV ecranat, asigură fiabilitatea. Inovația noastră recentă într-un izolator dielectric co-multat, gradat a îmbunătățit semnificativ performanța PDIV și corona a conectorilor noștri pentru aplicații la altitudine mare, un progres cheie pentru sistemele de conectori de aviație militară de următoarea generație și avioanele electrice.

Întrebări frecvente (FAQ)

Î1: Poate fi utilizat un conector standard pentru aviație militară (de exemplu, MIL-DTL-38999) pentru aplicații de înaltă tensiune?

R: Nu fără o analiză atentă și o modificare probabilă. Conectorii standard sunt proiectați pentru tensiune joasă (de obicei <600V). Distanțele lor de curgere/degajare și materialele de izolare pot fi insuficiente pentru HV. În timp ce carcasa și cuplajul pot fi reutilizate, inserția, contactele și etanșările trebuie să fie proiectate special pentru HV . YM oferă variante HV ale modelelor de carcasă militară cu sisteme dielectrice validate.
