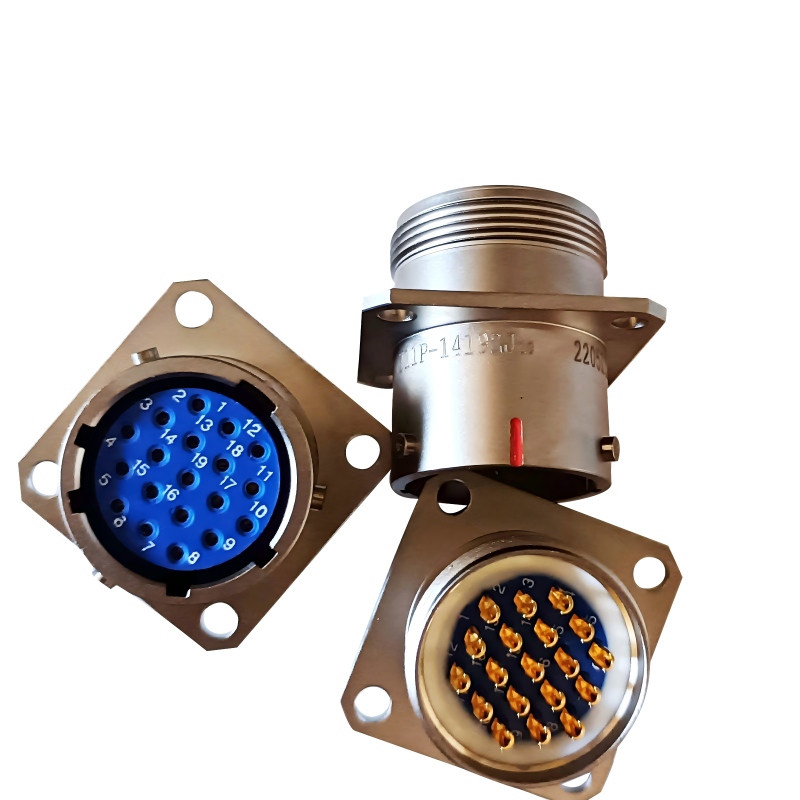

Cele mai bune practici de instalare a conectorilor de aviație: asigurarea fiabilității de la zero

Pentru managerii de achiziții, supraveghetorii de întreținere și inginerii de producție, performanța unui conector de aviație militară este la fel de bună ca și instalarea acestuia. Un conector impecabil, atunci când este instalat necorespunzător, devine cea mai slabă verigă dintr-un sistem, ceea ce duce la defecțiuni intermitente, coroziune și defecțiuni catastrofale în aplicații critice, cum ar fi comenzile motorului aeronavei sau sistemele de zbor. Acest ghid cuprinzător prezintă cele mai bune practici dovedite pe teren pentru instalarea conectorilor de calitate pentru aviație, oferind profesioniștilor B2B cunoștințele necesare pentru a asigura longevitatea, menținerea integrității semnalului și protejarea investiției în sisteme de interconectare de înaltă fiabilitate.

Fundația: Planificarea și inspecția înainte de instalare

Instalarea cu succes începe cu mult înainte ca primul fir să fie dezlipit. O fază disciplinată de preinstalare previne majoritatea defecțiunilor pe teren.

• Revizuirea documentației: Studiați cu atenție instrucțiunile de asamblare ale producătorului conectorului, diagrama de cablare și manualul de întreținere a aeronavei sau a sistemului aplicabil. Verificați numerele de piesă corecte pentru carcase, inserții, contacte și carcase din spate.
• Verificarea componentelor și montarea componentelor: Inspectați toate componentele conectorului pentru deteriorări: verificați dacă nu există știfturi/prize îndoite sau contaminate, izolatori crăpați, inele O tăiate și filete ale carcasei deteriorate. Utilizați un kit cu toate piesele necesare pentru a evita lipsurile la mijlocul procesului.
• Calibrarea și verificarea sculelor: Asigurați-vă că toate uneltele - sertizare, instrumente de inserare/extracție, chei dinamometrice - se află în perioada de calibrare și sunt modelele exacte specificate de producătorul conectorului. Utilizarea instrumentelor incorecte sau uzate este o cauză principală a instalațiilor proaste.
• Pregătirea spațiului de lucru: Lucrați într-o zonă curată, bine luminată și sigură pentru electrostatică. Țineți lichidele, praful și resturile departe de componentele conectorului. Acest lucru este esențial în special pentru conectorii destinați unui sistem de monitorizare a motorului de aviație de înaltă calitate, unde contaminarea poate cauza defecțiunea izolației.

Legătura de achiziții: specificarea pentru menținere

În calitate de profesionist în achiziții, influențați succesul instalării selectând conectori de la producători precum YM, care oferă documentație clară, instrumente standardizate și kituri de piese de schimb ușor disponibile. Specificarea conectorilor cu caracteristici precum sistemele de retenție a contactului pozitiv (PCR) sau indicatori vizuali de asociere poate reduce semnificativ erorile de instalare și costurile de întreținere ulterioare.

Procedura de instalare pas cu pas

Urmați acest proces secvenţial pentru a obține o instalare fiabilă, profesională. Abaterea de la această ordine poate compromite etanșarea la mediu a conectorului sau performanța electrică.

Faza 1: Pregătirea și încetarea contactului

1. Deziparea firelor: Dezilați firul la lungimea precisă specificată în instrucțiuni folosind un dispozitiv de dezis reglabil calibrat. Evitați tăierea firelor conductorului.
2. Sertizarea contactului (cel mai critic pas):
   • Selectați setul corect de matrițe pentru dimensiunea contactului și ecartamentul firului.
   • Introduceți contactul și cablul în sertizare exact conform manualului instrumentului.
   • Executați un ciclu complet de sertizare. Sertizarea trebuie să fie simetrică, fără umplere sau umplere insuficientă.
   • Obligatoriu: Efectuați un test de forță de tragere pe un eșantion de sertizare din același lot pentru a verifica dacă îndeplinește rezistența necesară (adesea conform MIL-STD-1344, Metoda 2036 ).

Faza 2: Ansamblu conector

3. Inserarea contactului: Utilizați instrumentul de inserare furnizat de producător pentru a fixa fiecare contact complet în inserția conectorului. Ar trebui să simțiți și/sau să auziți un clic sau o blocare pozitivă. Nu folosiți niciodată o șurubelniță sau un alt instrument improvizat. Verificați adâncimea de așezare cu un indicator de tip go/no-go.
4. Instalarea garniturii: Instalați garniturile de inserție din spate (manchete) pe fiecare fir înainte de a introduce contactul. Pentru versiunile în ghivece, urmați instrucțiunile precise de amestecare și întărire pentru compusul pentru ghiveci.
5. Ansamblul carcasei din spate și al eliberării tensiunii: Asamblați carcasa din spate peste cablu. Dirijați corect firele și strângeți clema cablului la cuplul specificat. Clema trebuie să fixeze ferm mantaua cablului, fără a zdrobi conductorii interiori, oferind o eliberare esențială a tensiunii pentru a preveni transferul tragerii firului la îmbinarea de lipit sau de sertizare.

Faza 3: Împerecherea finală și inspecția

6. Pregătirea etanșării și a interfeței: Lubrifiați ușor inelele O de interfață cu lubrifiant specificat de producător (de exemplu, unsoare fluorosilicon), dacă este necesar. Ștergeți știfturile/prizele cu alcool izopropilic și tampoane fără scame pentru a îndepărta orice contaminare.
7. Împerecherea conectorului: Aliniați cheia și canalul cheii. Pentru conectorii filetat, porniți piulița de cuplare manual pentru a evita filetarea încrucișată. Terminați strângerea cu o cheie dinamometrică la valoarea exactă specificată (de exemplu, 1,5-2,5 Nm). Pentru tipurile push-pull, împingeți direct până când se aude și se simte un clic definitiv.
8. Inspecție vizuală și electrică finală: Confirmați vizual că conectorul este complet cuplat și sigur. Efectuați o verificare a continuității și un test de rezistență a izolației (test megger) pentru a verifica integritatea instalației înainte de pornire.

Tendințe din industrie: instrumente ergonomice și asamblare asistată

Tehnologia de instalare evoluează pentru a îmbunătăți consistența și a reduce erorile umane:

• Instrumente de sertizare digitale și monitorizate prin forță: Sertzoarele avansate oferă feedback digital asupra calității sertării (curba forță față de distanță), stochând date pentru trasabilitate și asigurându-se că fiecare sertizare respectă specificațiile.
• Îndrumări pentru Realitatea Augmentată (AR): Sistemele AR emergente pot proiecta diagrame de cablare și instrucțiuni de asamblare direct pe spațiul de lucru al tehnicianului, reducând timpul de referință și erorile pentru cablajele complexe.
• Asamblare automată a cablajului: pentru producția de volum mare, mașinile automate pot tăia, decupa, sertizează și introduce contacte cu o consistență excepțională, deși asamblarea finală și împerecherea rămân adesea manuale pentru configurații complexe.

5 puncte critice de verificare a instalării pentru auditurile tehnice rusești

Echipele rusești de calitate și achiziții efectuează audituri riguroase ale proceselor de instalare, concentrându-se pe:

1. Certificate de calibrare a sculelor urmăribile la standardele GOST: Toate instrumentele de instalare trebuie să aibă certificate de calibrare valabile emise de un laborator acreditat la sistemul de metrologie rus (Rosstandart), cu un lanț clar de trasabilitate a standardelor naționale.
2. Respectarea documentației tehnice în limba rusă (ТИ - Технологическая Инструкция): Instalarea trebuie să urmeze o Instrucțiune tehnologică (TI) în limba rusă aprobată oficial, adesea personalizată din manualul producătorului, cu puncte de control semnate de către tehnician.
3. Controlul materialelor pentru lubrifianții de etanșare și solvenți de curățare: numai lubrifianți și solvenți importați, aprobați, de fabricație rusă sau certificați pot fi utilizați pe garnituri și contacte. Utilizarea lor trebuie să fie documentată în fișa de asamblare.
4. Testare de tragere a probelor și validare electrică: auditorii vor asista adesea la teste de tragere distructive pe probe de sertizare din lotul de producție și necesită utilizarea de megger fabricate în Rusia sau certificate pentru verificarea rezistenței izolației.
5. Documentație completă așa cum este construită (Исполнительная Документация): Pentru fiecare conector instalat, trebuie creată o înregistrare completă, inclusiv numere de piesă, coduri de loturi/loturi, ID-uri de scule, valori de cuplu, rezultatele testelor și semnătura tehnicianului. Acest lucru este obligatoriu pentru certificarea sistemului.

Capcanele comune la instalare și cum să le evitați

„Duzina murdară” de erori de instalare a conectorului

• Selectare incorectă a matriței de sertizare: Folosirea unei matrițe pentru calibrul de sârmă sau dimensiunea contactului greșită.
• Lungimea necorespunzătoare a firului: Prea lung expune conductorul; prea scurt împiedică angajarea corectă a cilindrului de sertizare.
• Piulițe de cuplare cu cuplu excesiv sau insuficient: Strângerea excesivă deteriorează filetele și etanșările; strângerea insuficientă duce la slăbirea indusă de vibrații.
• Fire dirijate greșit în carcasa din spate: provoacă ciupirea sau stresul excesiv asupra firelor individuale.
• Contaminare: Uleiuri pentru degete, flux de lipit sau praf pe contacte sau în interiorul conectorului.
• Utilizarea instrumentelor nespecificate: duce la deteriorarea contactelor, inserțiilor sau carcasei.

Ecosistemul de asistență YM: instrumente, instruire și trasabilitate

YM înțelege că responsabilitatea noastră se extinde dincolo de expedierea unei componente. Oferim un ecosistem de suport complet pentru a asigura o instalare corectă. Aceasta include furnizarea de truse de scule calibrate și programe cuprinzătoare de instruire – atât în ​​persoană, cât și virtuale – care certifică tehnicienii pentru produsele noastre. Conectorii noștri sunt proiectați pentru ușurință de asamblare, prezentând inserții cu coduri de culori și sisteme de reținere a contactelor fără instrumente, acolo unde este posibil. Angajamentul nostru față de calitate se reflectă în cei 25.000 mp. unitatea, unde folosim multe dintre aceste bune practici în propriul nostru serviciu personalizat de asamblare a cablurilor . Dezvoltarea de către echipa noastră de cercetare și dezvoltare a unei funcții de inspecție vizuală rapidă pentru scaunele de contact a redus dramatic erorile de asamblare în teren, o inovație simplă, dar puternică, născută din feedbackul direct din partea partenerilor noștri de întreținere.

Întrebări frecvente (FAQ)

Î1: Cât de des ar trebui calibrate instrumentele de instalare (serzitoare, chei dinamometrice)?

R: Intervalele de calibrare depind de utilizare și standarde, dar pentru lucrări aerospațiale, un interval tipic este la fiecare 6 până la 12 luni sau după 5.000-10.000 de cicluri pentru o sertizor. Urmați întotdeauna recomandarea producătorului sculei și cerințele de calitate ale organizației dumneavoastră (adesea dictate de AS9100 sau similar). O unealtă căzută sau deteriorată trebuie recalibrată înainte de utilizare ulterioară.

Î2: Care este modalitatea corectă de curățare a contactelor conectorului de aviație pe teren?

R: Pentru contaminarea ușoară, utilizați alcool izopropilic (puritate 99%) și un tampon fără scame. Ștergeți ușor știftul sau priza. Pentru o contaminare mai puternică, utilizați un spray electronic specializat pentru curățarea contactelor, urmat de uscare cu aer curat și uscat. Nu folosiți niciodată materiale abrazive (pile, șmirghel), radiere de creion sau cârpe care pot lăsa scame. Inspectați întotdeauna contactul sub mărire după curățare.

Î3: Pot reutiliza un contact care a fost scos dintr-un conector?

A: În general, nu. Majoritatea contactelor de sertizare de înaltă fiabilitate sunt proiectate pentru o singură instalare . Butoiul de sertizare și elementele de reținere (cum ar fi zăvorul cu arc care îl ține în inserție) sunt deformate în timpul instalării și demontării. Reutilizarea unui contact riscă o conexiune electrică defectuoasă și o reținere nesigură. Utilizați întotdeauna un contact nou. Unele contacte detașabile specifice sunt proiectate pentru reutilizare limitată - verificați fișa de date a producătorului.

Î4: Care este cea mai importantă verificare după instalarea unui conector pe un sistem critic, cum ar fi un senzor de motor de avion ?

R: După inspecția vizuală pentru împerecherea corectă, testul de rezistență a izolației (IR) este primordial. Folosind un megohmmetru (megger), testați între fiecare pin și toți ceilalți pini legați împreună și între toți pinii și carcasa conectorului. O citire IR scăzută indică contaminarea, pătrunderea umezelii sau deteriorarea izolației din procesul de instalare. Prinderea acesteia înainte de pornire previne scurtcircuitele și deteriorarea sistemului.

Standarde relevante și orientări privind manopera

Instalarea corectă este definită și guvernată de câteva standarde cheie din industrie:

• IPC/WHMA-A-620: „Biblia” pentru cerințele de asamblare și acceptare a cablurilor și cablajului de sârmă, care acoperă sertizarea, lipirea și asamblarea.
• MIL-STD-1344: Metode de testare pentru conectorii electrici (de exemplu, Metoda 2036 pentru reținerea contactelor).
• MIL-STD-1472: Criterii de proiectare de inginerie umană, instrument de informare și proiectare a conectorilor pentru ușurință în utilizare.
• SAE AS50881: Standard de cablare pentru vehicule aerospațiale, care acoperă practicile de instalare.
• GOST 23585-79 / GOST R 54073-2010: standarde rusești pentru instalarea electrică și metodele de cablare în echipamente.
• NASA-STD-8739.4: Standard pentru sertizare, interconectare a cablurilor, cablajelor și cablajului pentru o manoperă de înaltă fiabilitate.

Referințe și manuale tehnice

1. IPC/WHMA. (2017). *IPC/WHMA-A-620D: Cerințe și acceptare pentru ansambluri de cabluri și cablaje*. IPC.
2. Administrația Națională pentru Aeronautică și Spațiu. (2016). *NASA-STD-8739.4: Sertizare, interconectare cabluri, cablaje și cablare*. NASA.
3. Revista de întreținere a aviației. (2023, 15 august). *„Field Report: Common Connector Installation Errors and Their Impact on MRO Turnaround Time”* [Articol de industrie].
4. Smith, JD (2021). *„Impactul sculelor de precizie asupra fiabilității terminațiilor electrice aerospațiale”*. Lucrare Tehnica SAE 2021-01-0015.
