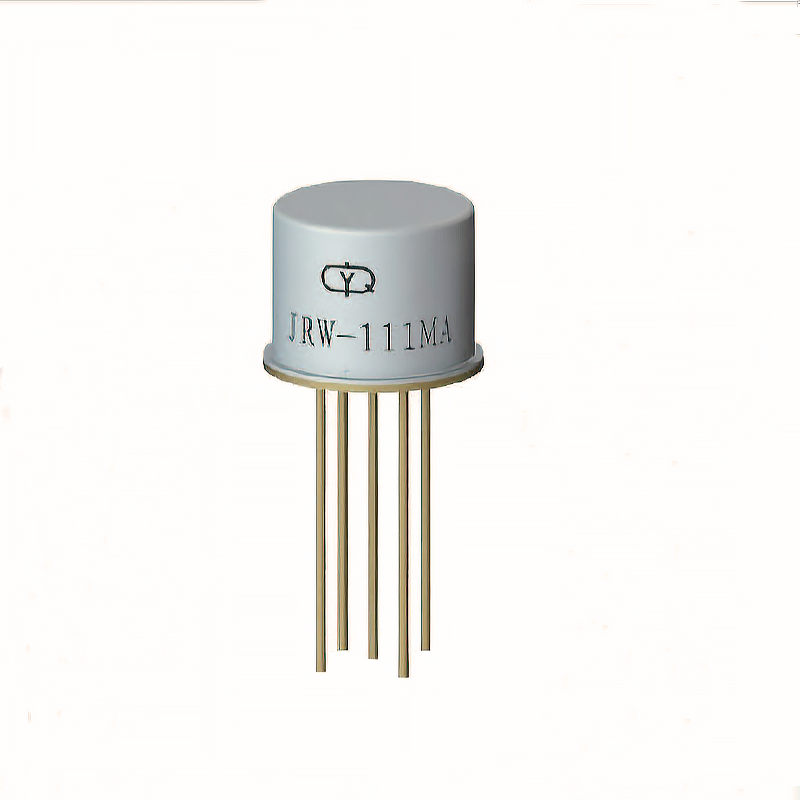

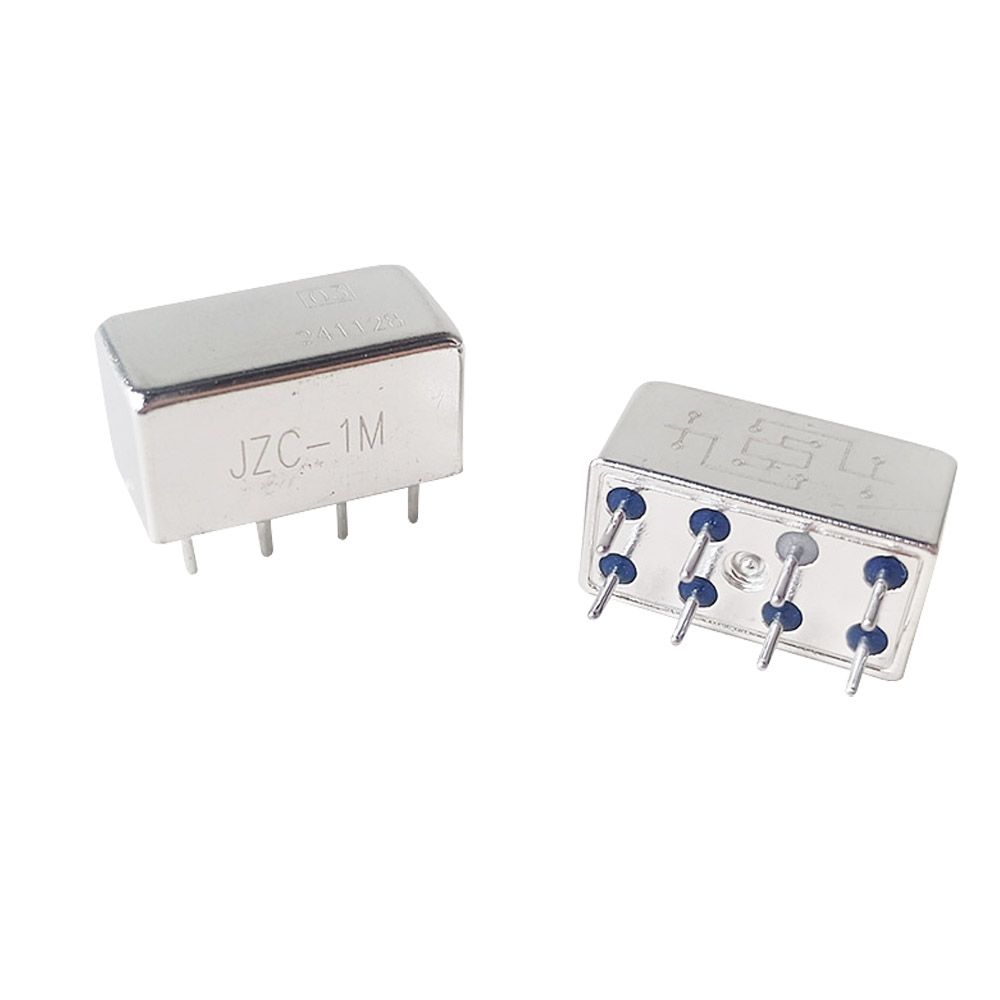

Cum să testați performanța releelor ​​metalice militare: un ghid practic pentru achizițiile B2B

Pentru managerii de achiziții, inginerii de calitate și echipele de întreținere, verificarea performanței unui releu de etanșare cu metal militar este un pas critic în asigurarea fiabilității sistemului și a integrității lanțului de aprovizionare. Indiferent dacă efectuați o inspecție, calificați un nou furnizor sau remediați o problemă de teren, o abordare sistematică a testării este esențială. Acest ghid cuprinzător prezintă metode practice de validare a parametrilor cheie de performanță ai releelor ​​militare, oferindu-vă cunoștințele necesare pentru a lua decizii bazate pe date și pentru a vă asigura că componentele îndeplinesc cerințele riguroase ale comenzilor motoarelor aeronavei , sistemelor de apărare și aplicațiilor industriale.

Echipamente esențiale de testare și pregătire

Înainte de a începe, adunați instrumentele adecvate pentru a asigura măsurători precise și repetabile. O configurație de bază de testare ar trebui să includă:

• Multimetru digital (DMM): un model de înaltă precizie capabil să măsoare rezistența scăzută (miliohmi) și curentul scăzut (miliamperi).
• Sursă de alimentare CC: o sursă reglabilă, reglabilă, capabilă să furnizeze tensiunea nominală a bobinei releului și curentul de testare pentru încărcarea contactului.
• Load Bank/rezistive Load: Pentru a aplica o sarcină nominală sau redusă la contacte în timpul testelor de funcționare.
• Micro-ohmmetru (Opțional, dar recomandat): Pentru cea mai precisă măsurare a rezistenței de contact folosind o metodă Kelvin cu 4 fire.
• Tester de rezistență a izolației (megohmmetru): Pentru verificarea integrității dielectrice.
• Dispozitiv de testare: o priză sau un dispozitiv sigur pentru a ține releul ferm, fără a solicita pinii sau carcasa, esențial pentru testarea consecventă a releului plăcii PCB și a tipurilor de plug-in.

Protocolul pre-testare: Siguranță și referință

Manipulați întotdeauna releele metalice militare cu precauții ESD. Înainte de a aplica orice test, inspectați vizual unitatea pentru deteriorări fizice, etanșări crăpate sau terminale corodate. Înregistrați numărul piesei releului, codul lotului și orice observație inițială. Această linie de bază este esențială pentru compararea cu alte unități sau retestări viitoare.

Procedura de testare a performanței pas cu pas

Urmați această metodologie de testare secvențială pentru a evalua în detaliu performanța unui releu militar. Acești pași oglindesc verificările cheie efectuate în propriile noastre protocoale de inspecție .

Pasul 1: Verificarea circuitului bobinei

1. Măsurarea rezistenței bobinei: folosind DMM-ul dvs., măsurați rezistența DC la bornele bobinei. Comparați această valoare cu intervalul specificat în fișa de date (de exemplu, 160Ω ±10% pentru o bobină de 28VDC). O citire în afara toleranței indică o bobină în scurtcircuit, deschisă sau în afara specificațiilor.
2. Testarea tensiunii de funcționare/eliberare: Conectați bobina la sursa de alimentare reglabilă. Creșteți încet tensiunea de la zero până când releul se aude și contactele își schimbă starea - aceasta este tensiunea de intrare . Rețineți că ar trebui să fie ≤ 75% din tensiunea nominală de obicei. Apoi, scădeți încet tensiunea până când releul se eliberează ( tensiune de întrerupere ). Acest lucru este deosebit de important pentru variantele sensibile de releu polarizat și releu de blocare .

Pasul 2: Contactați Analiza sistemului

1. Rezistența la contact (test critic): Acesta este cel mai evident parametru pentru sănătatea contactului. Folosind un micro-ohmmetru sau funcția cu 4 fire pe un DMM de ultimă generație, măsurați rezistența între contactele închise (NO sau NC). Aplicați un curent de testare scăzut (<100mA) pentru a evita denaturarea rezultatelor. Pentru un releu de etanșare metalic militar nou, de înaltă calitate, așteptați valori sub 100 de miliohmi. Înregistrați această valoare ca punct de referință pentru întreținerea predictivă viitoare.
2. Funcționalitatea contactului și sărirea: Folosind DMM-ul în modul continuitate, ciclul releul de mai multe ori. Observați acțiunea comutatorului. Ascultați și urmăriți dacă nu există o săritură excesivă a contactului (indicată de un zgomot sau pâlpâit). În timp ce echipamentele specializate măsoară timpul de respingere, o acțiune stabilă, unică de comutare este un bun indicator calitativ.

Pasul 3: Verificări de rezistență dielectrică și izolare

1. Rezistența de izolație: Folosind un megaohmetru, aplicați 500VDC între circuitele izolate electric (de exemplu, între seturile de contacte deschise și între toate contactele și carcasa/bobina metalică). O citire > 1.000 MΩ este standard pentru componentele de calitate militară. Acest test este vital pentru siguranța în aplicații de înaltă tensiune sau sensibile, cum ar fi cele care se interfață cu o suită de senzori de înaltă calitate a motorului de aviație .
2. Tensiune de rezistență dielectrică (HIPOT - Atenție): Acest test cu potențial ridicat necesită echipamente specializate, sigure. Acesta aplică o tensiune AC ridicată (de exemplu, 1.000 Vrms) între circuitele izolate pentru a verifica că nu are loc nicio defecțiune. Acest test este de obicei distructiv dacă eșuează și este de obicei efectuat pe bază de eșantion, mai degrabă decât pe o inspecție de 100%.

Pasul 4: Testul de viață funcțional de bază (pe bază de eșantion sau suspiciune)

Dacă bănuiți o problemă sau efectuați o calificare pe lot, un test de viață simplificat poate fi revelator.

• Configurați releul pentru a comuta o sarcină redusă (de exemplu, 50% din curentul nominal) la o rată de ciclu lentă (de exemplu, 1 Hz).
• Rulați-l timp de câteva mii de cicluri.
• Opriți periodic și măsurați din nou rezistența de contact . O creștere semnificativă indică uzura sau degradarea contactului.
• Acest principiu se aplică la testarea unui releu auto pentru un vehicul de flotă sau a unui releu de putere industrial pentru o linie de producție.

Tendințe din industrie: diagnosticare avansată și testare inteligentă

Domeniul de testare a componentelor evoluează de la baza de succes/eșec la analiza predictivă:

• Integrarea echipamentelor automate de testare (ATE): Producătorii de volum mare și utilizatorii sofisticați adoptă sisteme ATE care pot efectua toate testele standard în câteva secunde, înregistrând date pentru SPC (Control statistic al procesului) și trasabilitate.
• Analiza dinamică a parametrilor: sistemele avansate analizează acum forma formei de undă tranzitorie de operare/eliberare sau de respingere a contactului, care poate prezice uzura mecanică sau oboseala arcului înainte de defecțiune.
• Fluxuri de monitorizare bazată pe condiții (CBM): în sistemele implementate, releele fac parte din ce în ce mai mult din rețelele în care parametrii precum curentul bobinei sau căderea tensiunii de contact pot fi monitorizați în timp real, schimbând testarea de la intervale programate la un proces în curs.

5 Cerințe cheie de verificare pentru auditurile tehnice din Rusia

Atunci când echipele rusești de achiziții sau de calitate auditează capacitatea de testare a unui furnizor, se concentrează pe:

1. Trasabilitatea calibrării la GOST R: Toate echipamentele de testare trebuie să aibă certificate de calibrare valabile emise de un laborator acreditat la sistemul de metrologie rus (Rosstandart), cu un lanț clar de trasabilitate.
2. Alinierea metodei de testare cu standardele GOST: Procedura pas cu pas trebuie să se alinieze cu metodele de testare GOST (de exemplu, GOST R 52931 pentru vibrații, GOST 28205 pentru climă), în plus față de orice metode MIL-STD utilizate.
3. Testarea asistată a loturilor de producție: Dreptul de a trimite un inspector pentru a asista la testarea conformității lotului lor specific de comandă este o cerință contractuală comună pentru contractele de apărare și de stat.
4. Acces la date brute și arhivare pe termen lung: așteptarea unui acces deplin la datele brute de testare, nu doar la certificatele rezumate de promovare/eșec. De asemenea, necesită dovada că aceste date sunt arhivate pentru ciclul de viață declarat al produsului (de multe ori peste 10 ani).
5. Capacitatea de analiză a defecțiunilor (FA): Dacă o probă nu reușește, furnizorul trebuie să demonstreze capacitatea FA competentă - inclusiv decapsularea (pentru tipurile neermetice), inspecția microscopică și analiza materialului - pentru a determina cauza principală, nu doar înlocuirea unității.

Interpretarea rezultatelor și a modurilor de eșec comune

Semnale roșii în datele de testare

• Creșterea rezistenței la contact: indicatorul principal al contaminării suprafeței de contact, al uzurii sau al înmuierii.
• Tensiune de funcționare ridicată sau neregulată: poate indica legarea mecanică, câmp magnetic slab (problema bobinei) sau contaminare în spațiul armăturii.
• Rezistență scăzută la izolație: sugerează pătrunderea umidității (defecțiunea etanșării), contaminarea internă sau materialele de izolație degradate.
• Resursare excesivă a contactului: poate provoca arc, defecțiuni de sudură și erori de logică în sistemele digitale. Acesta este un parametru critic pentru releele de semnal PCB din echipamentele de comunicație.

Filosofia de testare a YM: de la materialul primit la livrarea finală

La YM, testarea performanței este încorporată în fiecare etapă. 45.000 mp. instalația include un centru de validare dedicat, unde nu testăm doar releele finite, ci și materiile prime care intră în ele. Fiecare lot de relee metalice militare este supus unei teste funcționale finale de 100%, iar loturile de mostre de la fiecare ciclu de producție sunt supuse unei analize complete de stres de mediu. Echipa noastră de cercetare și dezvoltare a dezvoltat algoritmi proprietari de inspecție optică automatizată (AOI) care pot detecta anomalii submicronice în alinierea contactului - un test preventiv care previne defecțiunile latente și este o dovadă a investiției noastre în calitate predictivă , mai degrabă decât doar inspecție.

Întrebări frecvente (FAQ)

Î1: Pot efectua un test de ermeticitate de bază (etanșare) fără un spectrometru de masă cu heliu?

R: Pentru o trecere/eșec definitivă conform MIL-STD-883, aveți nevoie de echipamentul adecvat. Cu toate acestea, un test orientativ puternic este Testul cu bule de scurgere brută . Scufundați releul sub presiune într-un fluid (cum ar fi fluorocarbonul) și căutați un flux de bule. Deși nu este un substitut pentru testarea de scurgere fine, poate identifica defecțiuni evidente ale etanșării. Pentru componentele calificate, cum ar fi releele noastre închise ermetic, încrederea pe raportul de testare certificat al producătorului este o practică standard.

Î2: Cum testez un releu de blocare diferit de un releu standard?

R: Diferența cheie este testarea funcționării pulsului și a stării bistabile. Trebuie să: 1. Aplicați un impuls scurt, de tensiune nominală, cu polaritatea corectă, bobinei „Set” și verificați dacă se blochează. 2. Deconectați complet alimentarea și verificați dacă se menține în stare. 3. Aplicați un impuls similar bobinei „Resetare” (sau inversarea polarității pentru tipurile cu bobină simplă) și verificați că se eliberează. Testarea rezistenței bobinei și a parametrilor de contact continuă apoi în mod normal. Această logică este, de asemenea, relevantă pentru anumite relee cu stare solidă pentru circuitele de control a dronei .

Î3: Care este un „Nivel de calitate acceptabil” (AQL) rezonabil pentru eșantionarea releelor ​​militare de intrare?

R: Pentru aplicațiile critice, un AQL de 0,65% sau chiar 0,1% pentru defecte majore este obișnuit, adesea urmând planurile de eșantionare MIL-STD-105/1916. Mărimea eșantionului și criteriile de acceptare/respingere ar trebui definite în contractul dumneavoastră de achiziție. Pentru aplicații mai puțin critice sau după ce un furnizor este calificat, poate fi utilizat AQL 1,0% sau 1,5%. Cheia este consecvența și acordul cu furnizorul.

Î4: Aceste metode de testare sunt aplicabile aplicațiilor New Energy Relay , cum ar fi contactorii stațiilor de încărcare pentru vehicule electrice?

R: Principiile de bază (rezistența la contact, verificarea bobinei, izolarea) sunt universale. Cu toate acestea, contactoarele EV au teste suplimentare unice: Testare DC cu potențial ridicat (pentru sisteme de 400V/800V), Performanța de stingere a arcului în condiții de curent continuu ridicat și Testarea ciclului de viață sub anumite profile de sarcină. În timp ce pașii de verificare de bază din acest ghid sunt un început bun, calificarea completă pentru New Energy necesită regimuri de testare specifice aplicației care completează testele standard militare.

Standarde care guvernează metodele de testare a performanței

Testarea fiabilă se bazează pe metode standardizate. Referințele cheie includ:

• MIL-STD-202: Standardul de bază pentru metodele de testare a componentelor electronice, care detaliază procedurile pentru teste electrice, de mediu și fizice.
• MIL-PRF-6106: Specificația de performanță care definește ce parametri trebuie testați și limitele lor de trecere/eșec pentru releele militare.
• IEC 61810-1 & -2: Standarde internaționale care acoperă procedurile de testare și măsurare pentru releele elementare electromecanice.
• GOST R 50030.5.1 și GOST 28205: standarde cheie rusești care specifică metodele de testare și cerințele pentru echipamente de joasă tensiune și, respectiv, rezistența climatică.
• ISO/IEC 17025: Standardul internațional pentru laboratoarele de testare și calibrare. Laboratoarele interne ale YM sunt acreditate conform acestui standard, asigurând competența și imparțialitatea datelor noastre de testare.

Referințe și surse tehnice

1. Departamentul Apărării. (2020). *MIL-STD-202H, Metoda de testare Standard pentru componente electronice și electrice, Metoda 307: Rezistența de contact*. DLA.
2. Comisia Electrotehnică Internațională. (2022). *IEC 61810-1: Relee elementare electromecanice - Partea 1: Cerințe generale și de siguranță*.
