Specificații relee militare seria JZX: decodificarea planului tehnic pentru o fiabilitate extremă
Pentru managerii de achiziții și inginerii de proiectare din industria aerospațială, de apărare și din industria grea, specificațiile componentelor sunt mai mult decât numere pe o fișă de date - sunt contractul definitiv pentru performanță în condiții de stres. Releele militare din seria JZX reprezintă un punct de referință în acest domeniu, concepute pentru a oferi o fiabilitate de neclintit acolo unde extremele mediului și operațiunile esențiale se intersectează. Această analiză detaliată traduce specificațiile tehnice ale seriei JZX în perspective acționabile, dând putere cumpărătorilor B2B să ia decizii în cunoștință de cauză, să valideze afirmațiile furnizorilor și să se asigure că sistemele lor îndeplinesc cerințele stricte ale comenzilor motorului de aeronave , comunicațiilor tactice și infrastructurii de generație următoare.
Defalcarea specificațiilor de bază: pilonii performanței

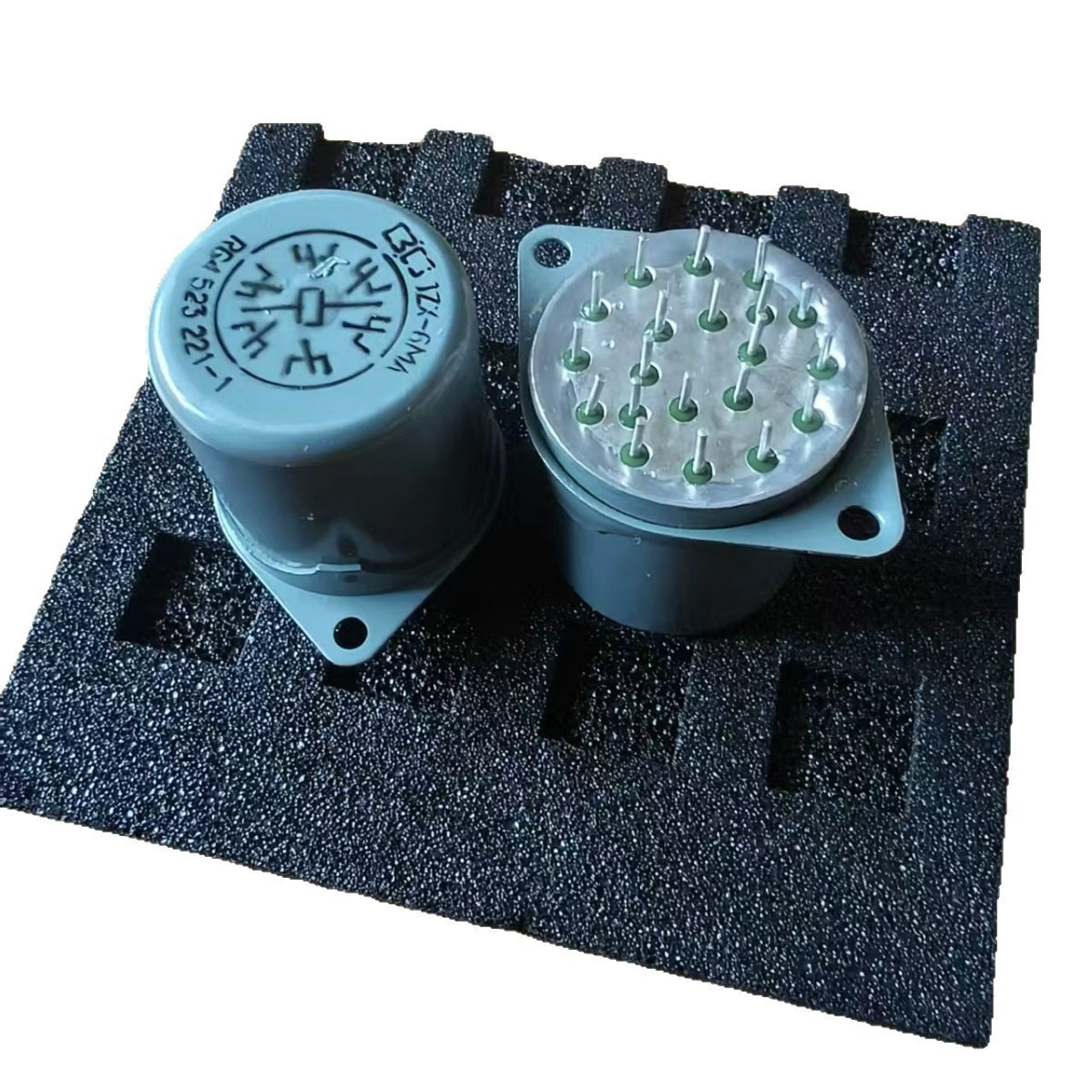

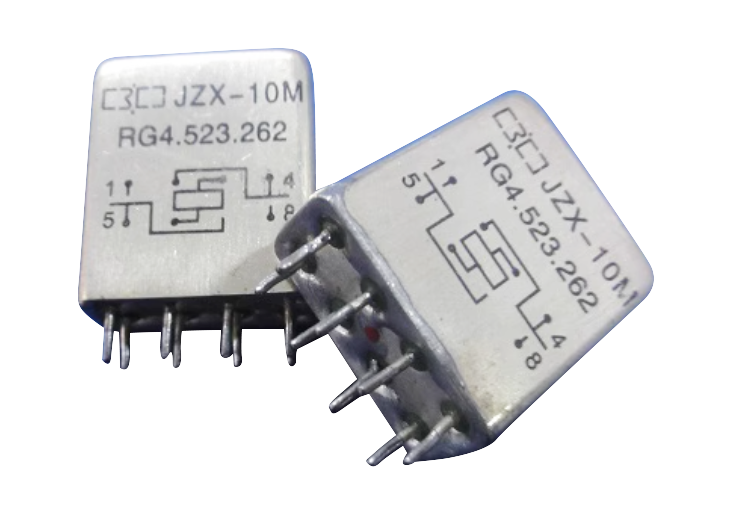

Seria JZX este definită ca un adevărat releu de etanșare cu metal militar . Specificațiile sale sunt o reflectare directă a acestei filozofii de design, vizând performanța fără compromisuri în trei dimensiuni cheie.
1. Rezistență de mediu și mecanică
Acești parametri definesc capacitatea releului de a supraviețui și de a funcționa pe teren.
- Interval de temperatură de funcționare: -65°C până la +125°C . Această gamă extremă asigură funcționalitate de la implementări arctice până la proximitatea compartimentului motorului, o specificație care depășește cerințele standard de releu de putere industrial sau de releu auto .
- Integritatea etanșării ermetice: Rata de scurgere fină < 1 x 10⁻⁸ atm·cc/sec (heliu). Aceasta cuantifică impermeabilitatea carcasei metalice sudate cu laser, garantând protecție împotriva umidității, combustibililor și gazelor corozive.
- Rezistență la vibrații și șocuri: Îndeplinește sau depășește metoda MIL-STD-202 204 (Vibrații) și MIL-STD-810 Metoda 516 (șoc). Profilurile specifice protejează împotriva discuțiilor de contact în platformele mobile, cum ar fi trenurile sau vehiculele tactice.
2. Performanță electrică și sistem de contact
Aceste specificații guvernează funcția de comutare de bază a releului și siguranța electrică.
- Aranjamentul și evaluarea contactului: De obicei, Formularul C (SPDT) sau Formularul D (DPDT). Valori nominale de contact de până la 10A rezistiv la 28VDC sau 115VAC . Alegerea contactelor cu oxid de argint-cadmiu sau cu aur echilibrează suprimarea arcului și fidelitatea semnalului de nivel scăzut, relevante atât pentru comutarea alimentării, cât și pentru aplicațiile de releu de semnal PCB .
- Rezistența de contact: de obicei < 50 miliohmi inițial. Această rezistență scăzută și stabilă minimizează căderea de tensiune și pierderea de putere, critice pentru circuitele de precizie în monitorizarea de înaltă calitate a motoarelor de aviație .
- Rezistență de izolație: > 1.000 MΩ la 500VDC. Acest lucru asigură un curent de scurgere minim și o izolare adecvată, o barieră fundamentală de siguranță.
- Rezistenta dielectrica (HIPOT): 1.000 Vrms intre contacte si bobina/carcasa. Validează capacitatea sistemului de izolație de a rezista la tranzitorii de înaltă tensiune fără defecțiuni.
3. Bobina și parametrii operaționali
- Gama de tensiune a bobinei: Disponibil de la 5VDC la 48VDC standard, cu opțiuni specializate. Variantele releului de blocare și releului polarizat sensibil oferă o putere a bobinei de până la 100 mW.
- Timp de operare și eliberare: de obicei 5 ms / 3 ms maxim. Comutarea constantă și rapidă este vitală pentru buclele de control digital și operațiunile secvențiale.
- Durată de viață mecanică și electrică: peste 100.000 de cicluri (mecanice), peste 10.000 de cicluri la sarcina nominală (electrică). Aceste cifre, validate prin teste de viață, informează direct programele de întreținere și costul total de proprietate.
Tendințele industriei care influențează evoluția specificațiilor
Criteriul de referință pentru specificațiile pentru relee înalte este în continuă creștere, determinat de:
- Optimizare SWaP-C: impulsul necruțător al industriei de apărare pentru dimensiuni reduse, greutate, putere și costuri împinge pentru valori nominale de curent mai mari în pachete mai mici și design de bobine mai eficiente.
- Progrese în știința materialelor: Noile aliaje de contact și ceramica avansată pentru treceri permit temperaturi mai ridicate și o durată de viață extinsă în condiții de circuit uscat sau de aprindere mare.
- Convergență cu stare solidă: deși sunt electromecanice, specificațiile sunt din ce în ce mai mult comparate cu releul cu stare solidă pentru drone și alte comutatoare bazate pe semiconductori pentru parametri precum durata de viață și viteza de comutare în cazuri specifice de utilizare.
Specificații Deep Dive: 5 clauze critice pentru achizițiile tehnice din Rusia
Cumpărătorii tehnici din Rusia și piețele CSI efectuează o analiză granulară a specificațiilor, concentrându-se pe:
- Aliniere standard GOST și certificare dublă: specificațiile nu trebuie doar să îndeplinească MIL-PRF-6106, dar trebuie să fie aliniate în mod demonstrabil cu standardele GOST relevante (de exemplu, pentru testarea la temperatură joasă, metodele de vibrație). Rapoartele de testare cu dublă certificare sunt foarte apreciate.
- Garanții de performanță la temperatură joasă: Dincolo de simpla funcționare la -65°C, sunt necesare date detaliate despre stabilitatea rezistenței de contact, deviația de tensiune a bobinei și integritatea etanșării după șoc termic de la -65°C la +85°C.
- Date de consistență a lotului (valori Cpk/Ppk): dovezi ale controlului statistic al procesului care arată indici înalți de capacitate a procesului (de exemplu, Cpk > 1,67) pentru parametri cheie precum rezistența la contact și timpul de funcționare, demonstrând excelența în producție.
- Descompunerea și trasabilitatea materialelor: Dezvăluirea și certificarea completă a tuturor materialelor (aliaje de contact, izolație de sârmă bobină, compuși pentru ghiveci) cu trasabilitate la sursele aprobate, cruciale pentru aprobarea de reglementare și managementul ciclului de viață.
- Depozitare pe termen lung și validare a duratei de valabilitate: specificațiile trebuie să fie susținute de teste de îmbătrânire accelerată care validează parametrii electrici rămânând în specificații după 10-15 ani de depozitare în condiții definite.
Implicații practice: de la specificații la proiectarea sistemului
Proiectare cu seria JZX: un ghid în 4 pași
- Definiți profilul de mediu: mapați temperatura, vibrațiile și umiditatea în cel mai rău caz al aplicației dvs. la limitele specificațiilor JZX. De exemplu, comutatorul de antenă exterioară al unui avion necesită respectarea completă a temperaturii și vibrațiilor.
- Selectați varianta corectă: alegeți între standard, blocat sau polarizat, în funcție de nevoia de memorie bistabilă sau de detectare a direcției curente. Pentru plăci dense, confirmați că amprenta PCB Board Relay se potrivește cu aspectul dvs.
- Aplicați o reducere adecvată: Pentru fiabilitate, reduceți curentul de contact cu 50-75% pentru sarcini inductive (motoare, solenoizi) și implementați circuite de suprimare adecvate.
- Verificați compatibilitatea interfeței: asigurați-vă că circuitul driverului poate furniza puterea necesară a bobinei la tensiunea minimă de funcționare, în special la temperaturi scăzute.
Întreținere și testare pe baza specificațiilor
Utilizați specificațiile inițiale ca bază pentru întreținerea predictivă:
- Măsurați și tendințați în mod regulat rezistența de contact . O creștere cu 50% față de specificația inițială <50mΩ poate indica uzură.
- În timpul reviziei, efectuați teste de rezistență a izolației și rezistență dielectrică pentru a vă asigura că releul își îndeplinește în continuare marjele de siguranță inițiale.
- Verificați că timpul de funcționare/eliberare nu a depășit limitele maxime specificate, ceea ce ar putea indica uzură mecanică sau contaminare.
Garanția specificațiilor YM: proiectată și verificată
Precizia specificațiilor din seria JZX este un produs al ecosistemului nostru de producție integrat. În limitele noastre de 40.000 mp. instalație de înaltă fiabilitate, fiecare specificație este validată. Laboratorul nostru de calificare dedicat nu testează doar conform specificațiilor; efectuează teste de stres „dincolo de specificații” pentru a înțelege modurile de defecțiune. De exemplu, recentul brevet al echipei noastre de cercetare și dezvoltare pentru un proces de placare a contactelor cu mai multe straturi (Ag-CdO-Au) a fost dezvoltat pentru a garanta specificația rezistenței de contact pe o gamă mai largă de semnale de curent scăzut, făcând JZX excepțional de versatil atât pentru comutarea puterii, cât și a semnalului sensibil - un beneficiu aplicabil de la circuitele Flash Relay la plăcile de control New Energy Relay .
Întrebări frecvente (FAQ)
Î1: Cum diferă specificația „Eermetic Seal” de „Sealed” sau „Potting”?
R: Aceasta este o distincție critică. „Sigilat ermetic” (conform MIL-STD-883) se referă la o carcasă din metal sau ceramică sudata închisă cu o atmosferă internă controlată. „Sigilat” este adesea terminologia de marketing. „Potting” implică umplerea unei carcase cu epoxidice, care poate elibera gazul, se poate degrada odată cu temperatura și nu este potrivită pentru aplicații adevărate de vid înalt sau ciclisment termic extrem, necesare în domeniul aerospațial. Specificațiile pentru rata de scurgere fine ale JZX cuantifică adevărata sa ermeticitate.
Î2: Specificația listează atât „Durata mecanică”, cât și „Durata electrică”. Care este mai important?
R: Depinde de aplicație. Durata de viață mecanică (de exemplu, 100.000 de cicluri) se referă la durabilitatea mecanismului bobinei/armaturii atunci când comutați fără sarcină. Durata de viață electrică (de exemplu, 10.000 de cicluri la 2A) este durata de viață a sistemului de contact sub o sarcină electrică specifică. Pentru un indicator de stare cu ciclu frecvent ( releu bliț ), durata de viață mecanică poate fi limita. Pentru un comutator de alimentare într-un stand de testare a motoarelor de aeronave , durata de viață electrică este primordială. Proiectați întotdeauna la cel mai restrictiv dintre cele două pentru cazul dvs. de utilizare.
Î3: Cum putem avea încredere că unitățile de producție îndeplinesc aceste specificații publicate?
R: Aici contează pedigree-ul producătorului și regimurile de testare . YM oferă rapoarte de testare specifice lotului pentru parametrii cheie. Producția noastră utilizează 100% teste funcționale finale și teste de lot AQL (nivel de calitate de acceptare) conform MIL-STD-105. Pentru alte linii de produse, cum ar fi releele noastre de semnal PCB , aplicăm același control statistic riguros al procesului pentru a asigura conformitatea cu specificațiile.
Î4: Sunt aceste specificații relevante pentru aplicațiile New Energy, cum ar fi stocarea bateriei?
R: Absolut, dar cu accent pe diferiți parametri. Intervalul extrem de temperatură este valoros pentru sistemele de depozitare în aer liber. Rigiditatea dielectrică ridicată este esențială pentru izolarea DC în pachetele de baterii de înaltă tensiune. Cu toate acestea, pentru comutarea alimentării principale de curent continuu, suprimarea arcului și capacitățile de întrerupere a curentului continuu , derivate din materialul de contact și designul de explozie magnetică (dacă există), devin cele mai critice specificații de examinat dincolo de fișa de date standard.
Guvernare: standardele din spatele specificațiilor
Fiecare specificație JZX este definită și verificată conform standardelor internaționale:
- MIL-PRF-6106: Specificația generală de performanță care dictează metodele de testare pentru parametrii de mediu, mecanici și electrici pentru releele militare americane.
- MIL-STD-202: Metode standard de testare pentru componentele electronice și electrice, definirea procedurilor pentru vibrații, șocuri, umiditate etc.
- MIL-STD-883: Metoda de testare standard pentru microelectronică, cu Metoda 1014 care reglementează testele de etanșare ermetică. Testul de scurgere fin al JZX este aliniat cu aceasta.
- RTCA/DO-160: Condiții de testare de mediu pentru echipamente aeropurtate. Conformitatea JZX asigură adecvarea pentru aplicațiile aviatice .
- AS9100: Aderarea YM la acest sistem de management al calității aerospațial asigură că procesele care generează aceste specificații sunt controlate, auditate și îmbunătățite continuu.
Referințe și autoritate tehnică
1. Departamentul Apărării. (2020). *MIL-PRF-6106S: Releu de specificații de performanță, electromagnetic, fiabilitate stabilită*. Agenția de logistică a apărării.
2. RTCA, Inc. (2010). *DO-160G, Condiții de mediu și proceduri de testare pentru echipamente aeropurtate*. Washington, DC.
3. Forumul de inginerie a componentelor de înaltă fiabilitate. (22 ianuarie 2024). *„Interpretarea datelor de testare a ermeticității pentru sistemele cu implementare lungă”* [Discuție tehnică]. Forumul EEVblog.
4. Zhao, L. și Mueller, F. (2023). *„Materiale de contact avansate pentru durata de viață electrică extinsă în relee aerospațiale miniaturizate”*. IEEE Transactions on Components, Packaging and Manufacturing Technology, 13(1), 112-120.
5. Colaboratori Wikipedia. (2024, 15 februarie). *„Derating”*. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/Derating.
