Testarea performanței releelor ​​din seria JRW TO-5: validarea fiabilității pentru aplicații critice

Pentru managerii de achiziții B2B și liderii de inginerie, selectarea unui releu subminiatural de înaltă fiabilitate, cum ar fi releele TO-5 din seria JRW, este o decizie cu consecințe operaționale semnificative. În aplicații, de la comenzile motorului de aeronave și dispozitive medicale până la instrumente de ultimă generație, performanța nu este doar promisă, ci trebuie dovedită prin teste riguroase. Acest ghid demitifică testele cheie de performanță pentru releele TO-5, dându-vă puterea să validați afirmațiile furnizorilor, să asigurați longevitatea componentelor și să luați decizii informate care vă protejează integritatea produsului și stabilitatea lanțului dvs. de aprovizionare.

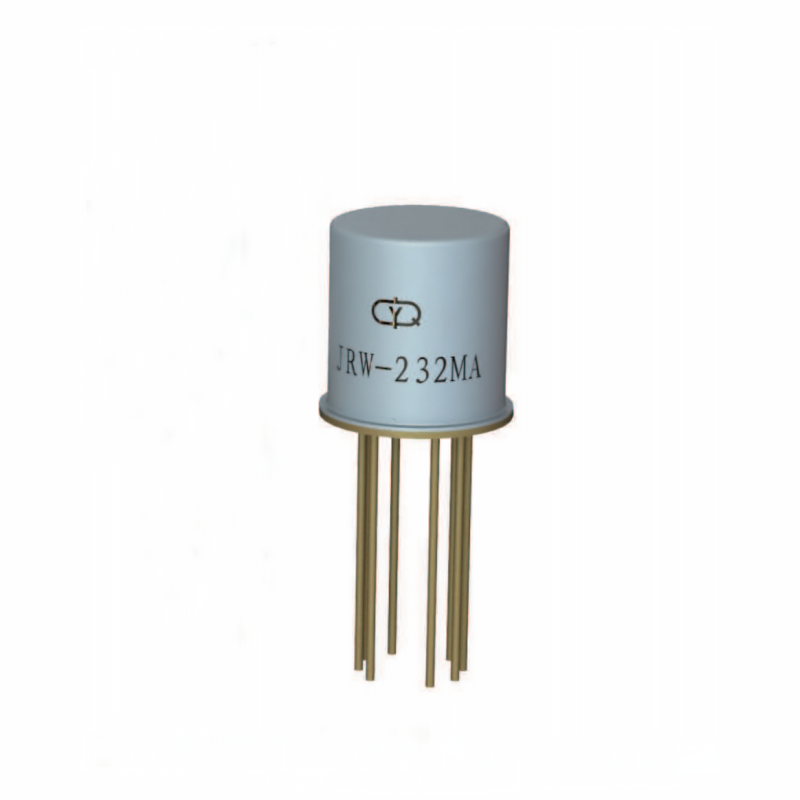

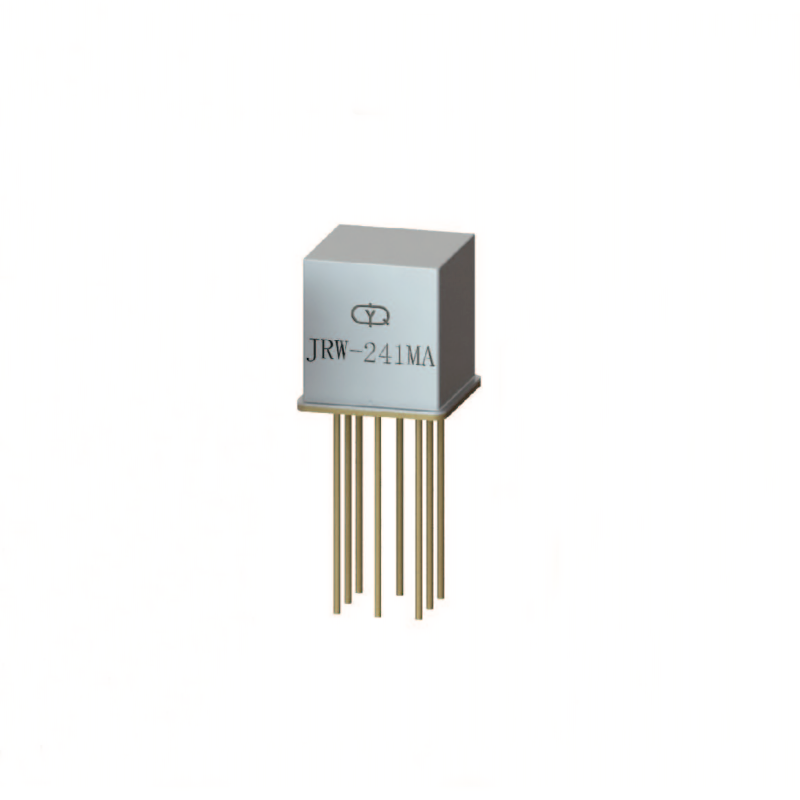

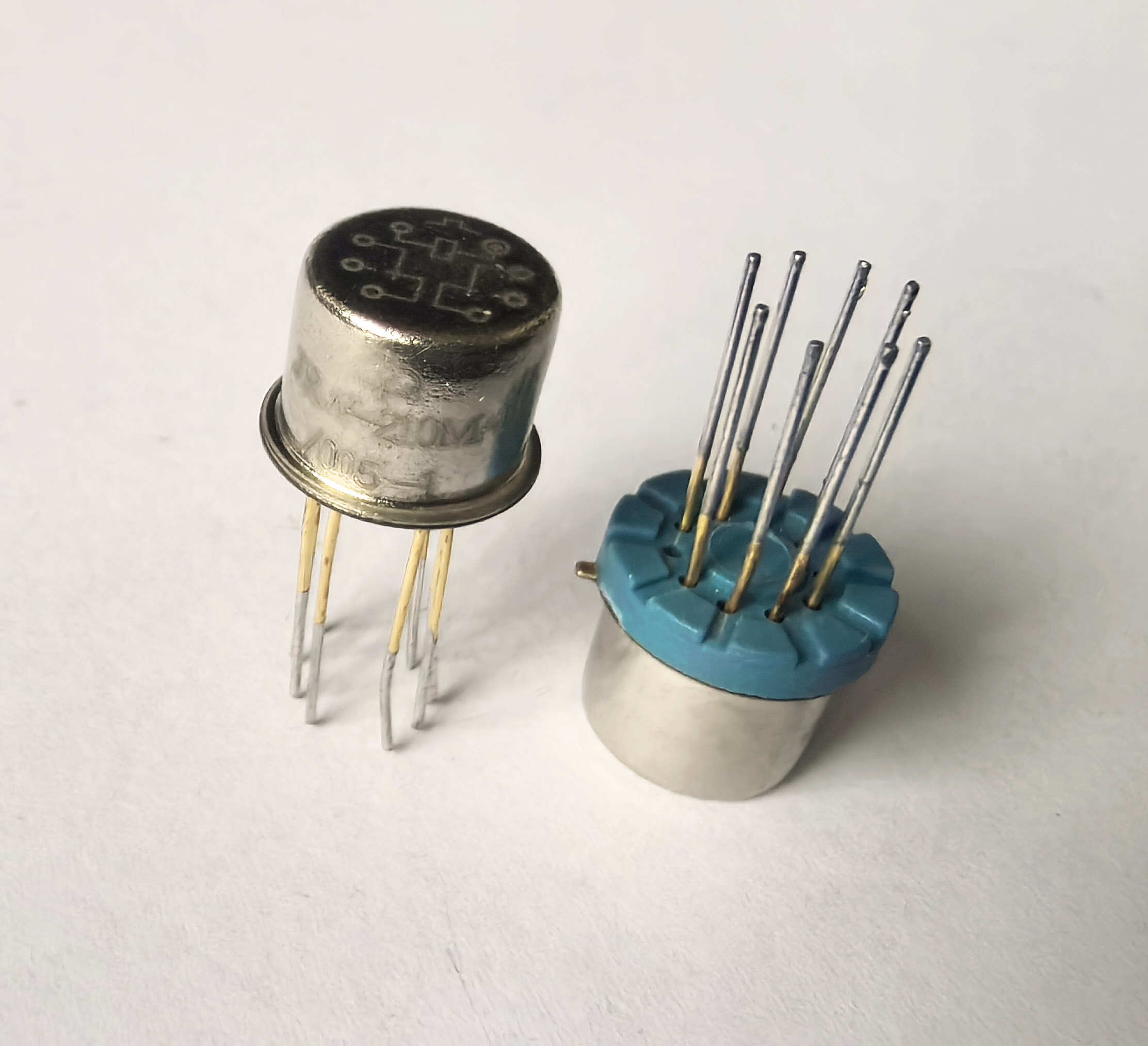

Înțelegerea releului TO-5 din seria JRW: un etalon în miniaturizare

Pachetul pentru cutii metalice TO-5 reprezintă un apogeu al designului electromecanic miniaturizat, de înaltă fiabilitate. Seria JRW se bazează pe această moștenire cu îmbunătățiri esențiale pentru aplicațiile moderne:

• Etanșare cu metal militar: carcasa TO-5 etanșată cu sudură ermetică oferă o barieră robustă împotriva umezelii, gazelor și contaminanților, făcându-l un adevărat releu metalic militar potrivit pentru medii dure.
• Putere eficientă din punct de vedere al spațiului: În ciuda amprentei sale mici, oferă performanțe de comutare care rivalizează cu releele de placă PCB mai mari, ideale pentru plăci de avionică densă sau de comunicații.
• Acționare versatilă: Disponibil în versiuni standard, Releu de blocare și Releu polarizat sensibil, oferind flexibilitate de proiectare pentru reținerea memoriei sau sarcini precise de comutare a semnalului, adesea găsite alături de Releele de semnal PCB .

De ce testarea performanței este nenegociabilă pentru achiziții

În achizițiile B2B, în special pentru OEM și producători, fișa de date a unei componente este un punct de plecare. Validarea testelor independentă sau furnizată de furnizor realizează o punte între specificațiile teoretice și performanța reală în aplicația dvs. specifică, fie că este vorba despre un releu cu stare solidă pentru circuitul însoțitor de dronă sau un senzor critic într-un stand de testare pentru motoare de aviație de înaltă calitate . Atenuează riscurile și previne eșecurile costisitoare pe teren.

Teste de performanță de bază: ce măsoară și de ce contează

O suită cuprinzătoare de teste pentru seria JRW ar trebui să evalueze parametrii electrici, mecanici și de mediu. Iată testele critice pentru evaluarea achizițiilor:

1. Verificarea Caracteristicii Electrice

1. Rezistența de contact (CR): Măsurată în miliohmi cu o metodă cu 4 fire cu energie scăzută pentru a evita rezultatele deformate. CR scăzut și stabil asigură căderea minimă de tensiune și pierderea de putere. Așteptați-vă valori sub 100 mΩ pentru contactele placate cu aur.
2. Timp de operare și eliberare: sincronizarea precisă (de obicei 1-10 ms) este crucială pentru sistemele sincrone. Testarea verifică consistența în întregul lot și la diferite temperaturi.
3. Rezistența izolației (IR) și rezistența dielectrică (HIPOT): IR măsoară scurgerile (ar trebui să fie > 1.000 MΩ), în timp ce testele HIPOT verifică că izolația poate rezista la tensiuni înalte (de exemplu, 500-1000 VAC) fără defecțiuni, o măsură cheie de siguranță.

2. Testarea la stres pentru mediu și ciclul de viață

1. Ciclul de temperatură și funcționarea la temperaturi extreme: Supune releele la cicluri de la -55°C la +125°C (sau mai mult), verificând performanța la extreme întâlnite în sistemele de tren sau avion și verificând integritatea etanșării prin testarea fină a scurgerilor (specificații masei heliului).
2. Șocuri mecanice și vibrații: validează capacitatea releului de a rezista la transport și la vibrațiile operaționale fără daune structurale sau vibrații de contact, un mod obișnuit de defecțiune în aplicațiile mobile.
3. Test de viață (mecanic și electric): testul definitiv de fiabilitate. Durata de viață mecanică testează bobina/armatura (de exemplu, 100.000 de cicluri descărcate). Durata de viață electrică testează contactele sub sarcină nominală (de exemplu, 10.000 de cicluri), demonstrând longevitatea pentru sarcinile de tip Releu de putere industrial sau Releu de automobile în limitele nominale.

Tendințe din industrie: Impingerea pentru o densitate mai mare și testare mai inteligentă

Piața releelor ​​subminiaturale evoluează rapid, determinată de cerințele produsului final:

• Densitate crescută a puterii: Unitatea necruțătoare pentru mai multă capacitate de comutare în aceeași amprentă TO-5, promovând progrese în designul circuitului magnetic și al materialului de contact.
• Integrare cu testarea semiconductorilor: Adoptarea platformelor ATE (Echipament automat de testare) comune în fabrica de semiconductori pentru testarea releului de volum mare, bogat în date, asigurând controlul statistic al procesului (SPC).
• Concentrați-vă pe testarea „caz de utilizare”: Dincolo de sarcinile standard, testarea în condiții specifice din lumea reală, cum ar fi curenții mari de pornire ai sarcinilor capacitive sau recul inductiv de la motoare în aplicațiile New Energy Relay .

5 puncte cheie de evaluare pentru achizițiile tehnice din Rusia

Cumpărătorii tehnici din Rusia și piețele CSI aplică o lentilă strictă, concentrată pe standarde:

1. Conformitate totală cu GOST și standardele militare: testare demonstrată conform standardelor GOST relevante (de exemplu, GOST R 50030.5.1 pentru echipamente de joasă tensiune) alături de MIL-PRF-31032 sau echivalent, cu trasabilitate completă a certificării.
2. Date complete de performanță la temperatură joasă: Nu doar funcționarea la -55°C, ci și date despre stabilitatea rezistenței de contact, deplasarea timpului de funcționare și integritatea etanșării după ciclurile de șoc termic care simulează iernile siberiene.
3. Consecvența și trasabilitatea lotului: Cererea de rapoarte de testare care arată abaterea minimă a parametrilor dintr-un lot de producție, cu trasabilitate completă a materialului până la lingourile brute.
4. Profunzimea documentației tehnice: procedurile de testare detaliate, în limba rusă, rapoartele de analiză a defecțiunilor (FAI) și rezumatele testelor de calificare sunt adesea necesare pentru aprobarea furnizorului.
5. Dovezi privind fiabilitatea stocării pe termen lung: date care susțin declarațiile privind termenul de valabilitate (de multe ori peste 10 ani) cu rezultate periodice de retestare, cruciale pentru piese de schimb strategice în apărare și infrastructură.

Cum se interpretează rapoartele de testare: un ghid pentru achiziții

Steaguri roșii vs. Lumini verzi în datele de testare

• Lumină verde (consistență): curbele de rezistență de contact care sunt plate sau au o creștere treptată pe parcursul testului de viață. Distribuție strânsă a timpilor de operare/eliberare pe o dimensiune a eșantionului (de exemplu, n=77).
• Steagul roșu (variabilitate): abatere standard ridicată a parametrilor cheie. Rezistență de izolație care scade semnificativ după testarea umidității. Orice eșec unic în testarea ermeticității (scurgeri fine) este de obicei un criteriu de respingere a lotului.
• Contextul este cheia: Un test sub „sarcină rezistivă nominală” este o linie de bază. Pentru o aplicație de releu bliț sau de acționare cu motor, trebuie să revizuiți și testarea la sarcini *inductive* corespunzătoare.

Infrastructura de testare YM: unde fiabilitatea este cuantificată

La YM, testarea performanței este integrată în ADN-ul nostru de producție. 20.000 mp. instalația dedicată de înaltă rețea dispune de un laborator central de calitate cu capabilități care depășesc cerințele standard. Aceasta include testarea funcțională finală automată 100% pentru fiecare releu JRW și testarea trimestrială riguroasă de calificare pe loturi de eșantioane în camere care simulează altitudini de 70.000 de picioare și temperaturi de la -65°C la +150°C. Recenta descoperire a echipei noastre de cercetare și dezvoltare în analiza cusăturilor de sudură cu laser a îmbunătățit randamentul etanșării noastre ermetice la 99,99%, dovedit direct de ratele noastre de eșec ale testelor de scurgere fine aproape de zero.

Întrebări frecvente (FAQ)

Î1: Care este diferența cea mai critică dintre testarea unui releu standard și a unui releu de blocare TO-5?

R: Sensibilitatea pulsului și testul de funcționare bipolară . Pentru un releu de blocare , trebuie să verificați lățimea și amplitudinea minimă a impulsului necesare pentru a seta și a reseta în mod fiabil releul și că acesta își menține poziția fără alimentare. Acest lucru necesită secvențe de testare specializate dincolo de verificarea unei tensiuni standard a bobinei. Înțelegerea acestui lucru este esențială atunci când selectați relee pentru circuitele de memorie bazate pe baterie.

Î2: Putem efectua teste de inspecție semnificative fără echipamente scumpe?

R: Da, pentru verificarea de bază. Un multimetru bun poate verifica continuitatea și rezistența bobinei. Un dispozitiv simplu cu o sursă de alimentare și un alt contor poate verifica funcționarea/eliberarea și funcționalitatea de bază a contactului. Cu toate acestea, pentru calificarea unui nou furnizor sau lot, datele de testare de mediu și de viață de la producător precum YM sunt indispensabile. Pentru alți factori de formă, consultați ghidurile noastre de testare a releului plăcii PCB .

Î3: Cum ne avantajează SPC (controlul statistic al procesului) YM în calitate de cumpărător?

R: SPC înseamnă că fiecare releu JRW este produs în parametrii strâns controlați, reducând la minimum variația de la unitate la unitate. Pentru dvs., acest lucru se traduce prin performanță previzibilă a produsului final, marje mai ușoare de proiectare a circuitelor, nevoie redusă de componente de separare și calibrare simplificată a producției. Este un semn distinctiv al unui proces de fabricație matur, de înaltă calitate.

Î4: Sunt releele TO-5 precum seria JRW potrivite pentru aplicațiile vehiculelor cu energie nouă?

R: Selectiv, pentru circuite de control și monitorizare. Deși nu este pentru comutarea puterii de tracțiune principală, seria JRW este excelentă pentru izolarea semnalului sistemului de management al bateriei (BMS), controlul încărcătorului la bord sau funcțiile auxiliare - domenii în care fiabilitatea și dimensiunea sa sunt avantaje. Pentru nevoile de releu energetic nou de putere mai mare, sunt recomandate produsele noastre dedicate de calitate auto.

Navigarea peisajului standardelor pentru releele TO-5

Conformitatea asigură interoperabilitatea, siguranța și fiabilitatea. Standardele cheie includ:

• MIL-PRF-31032: Specificația de performanță pentru releele cu carcasă de cristal închise ermetic (stil TO-5) utilizate în aplicații militare și aerospațiale. Definește testarea strictă de grup A, B și C.
• IEC 61810-1 & -2: Standarde internaționale de relee electromecanice care acoperă cerințele de siguranță și performanță, inclusiv metodologii de testare.
• RTCA/DO-160: Proceduri de testare de mediu pentru echipamente aeropurtate. Conformitatea seriei JRW cu secțiunile relevante (Temp, Altitudine, Vibrație) este esențială pentru utilizarea aviației .
• AEC-Q100/Q200: În timp ce pentru semiconductori și pasivi, spiritul acestor teste de calificare auto este așteptat din ce în ce mai mult pentru toate componentele auto critice, influențând regimurile de testare pentru dezvoltările legate de releele auto .

Referințe și citiri tehnice suplimentare

1. Agentia de Logistica Apararii. (2019). *MIL-PRF-31032/14: Releu cu specificații de performanță, hibrid, 2 PDT, 2 A, 28 VDC, închis ermetic într-o carcasă TO-5*. Preluat din ASSIST QuickSearch.
2. Comisia Electrotehnică Internațională. (2022). *IEC 61810-2: Relee elementare electromecanice - Partea 2: Fiabilitate*. IEC.
3. Componente de înaltă fiabilitate Subreddit. (2023, 18 septembrie). *„Interpretarea datelor testelor de viață pentru relee ermetice în implanturi medicale”* [Forum de discuție online]. Reddit, r/AskElectronics.
4. Wilson, DK (2020). *„Metodologii avansate de testare pentru prezicerea performanței contactului în relee electromecanice miniaturizate”*. IEEE Transactions on Components, Packaging and Manufacturing Technology, 10(3), 378-385.
5. Colaboratori Wikipedia. (2024, 1 martie). *"TO-5"*. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/TO-5.
