Ghid de instalare a releelor militare seria JQX: Asigurarea performanței optime în aplicații critice
Pentru managerii de achiziții care aprovizionează componente pentru sisteme aerospațiale, de apărare și industriale grele, specificarea unui releu de etanșare cu metal militar este doar jumătate din luptă. Instalarea corectă este esențială pentru a debloca fiabilitatea completă, longevitatea și performanța pe care aceste componente de înaltă calitate sunt concepute pentru a oferi. Acest ghid cuprinzător pentru instalarea releelor militare din seria JQX oferă profesioniștilor B2B cunoștințele tehnice necesare pentru a asigura o integrare perfectă, a reduce defecțiunile pe teren și a-și proteja investiția în lanțul de aprovizionare.
Considerații și specificații înainte de instalare Prezentare generală
Înainte de manipulare, consultați cu atenție fișa de date JQX Series. Specificațiile cheie care influențează instalarea includ:
- Etanșare ermetică: Ca un adevărat releu metalic militar , carcasa JQX este etanșată împotriva contaminanților. Nu încercați niciodată să deschideți sau să modificați corpul releului.
- Tipuri de terminale: Disponibil în configurații de montare PCB, plug-in și lipire. Asigurați-vă că este selectată varianta corectă (de exemplu, un aspect specific al pinului releului plăcii PCB ) pentru designul dvs.
- Valori nominale ale bobinei: Verificați tensiunea de funcționare și polaritatea, în special pentru variantele sensibile de releu polarizat din serie.
- Evaluări de sarcină: Confirmați că capacitatea de comutare a releului (curent/tensiune, AC/DC) se potrivește cu aplicația dvs., fie pentru un circuit de monitorizare a motorului de aeronave sau pentru un panou de releu de putere industrial .
Importanța ESD și controlul contaminării
Chiar și componentele robuste de calitate militară sunt sensibile în timpul manipulării. Utilizați practici de siguranță ESD într-o zonă de lucru curată. Contaminanții precum uleiurile sau fluxul de lipit pot compromite integritatea sigiliului ermetic sau performanța viitoare într-un releu cu stare solidă pentru dronă sau aplicație de aviație.
Procedura de instalare pas cu pas
Urmați acești pași cu meticulozitate pentru a asigura o instalare fiabilă. Abaterea de la aceste linii directoare poate anula garanțiile și poate compromite siguranța sistemului.

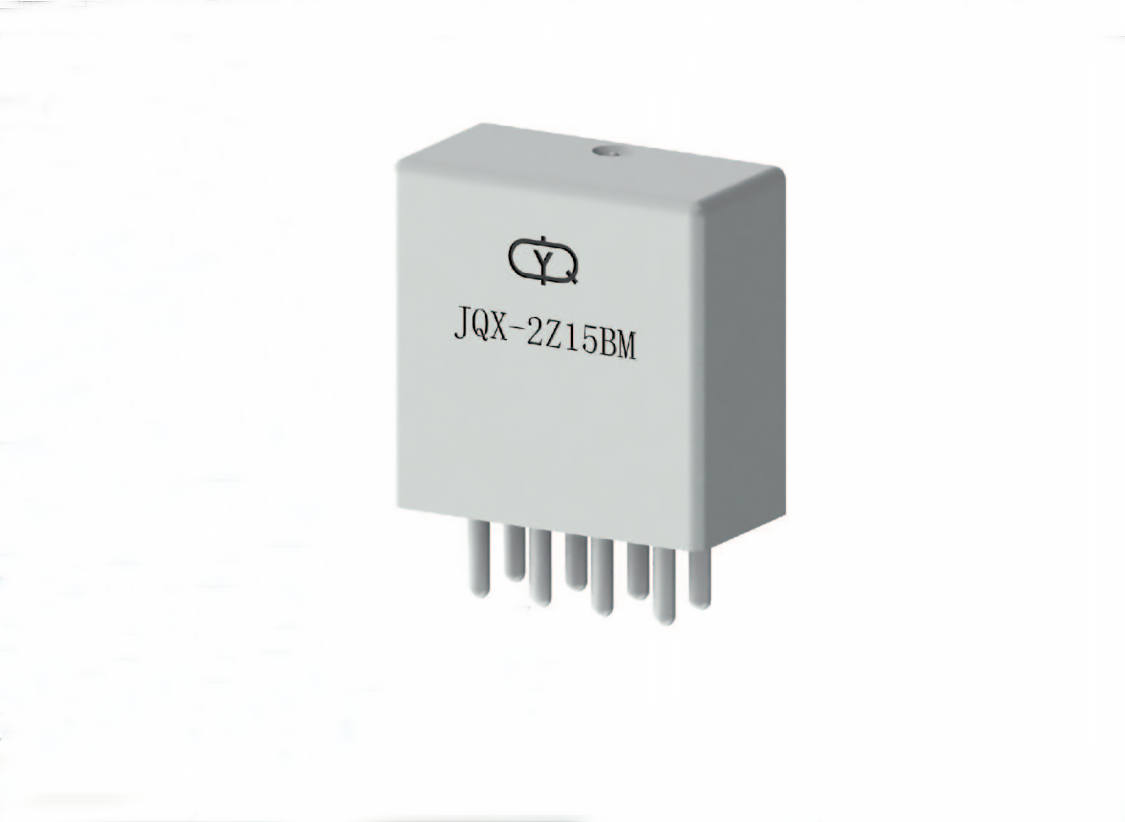

Pasul 1: Montarea și lipirea PCB (pentru variantele PCB)
- Verificarea designului plăcii: Confirmați că modelul de găuri și aspectul plăcuțelor se potrivesc cu amprenta releului. Asigurați distanțele adecvate de curgere și degajare conform standardelor IPC.
- Amplasare: Introduceți releul plăcii PCB drept în orificiile desemnate. Nu aplicați forță laterală pe carcasa metalică.
- Lipire: Folosiți un fier de lipit cu temperatură controlată. Aplicați căldură știftului și plăcuței, nu corpului releului. Pentru lipirea prin valuri, respectați profilul specificat în fișa de date pentru a preveni șocurile termice la mecanismul sau garniturile interne ale releului de blocare .

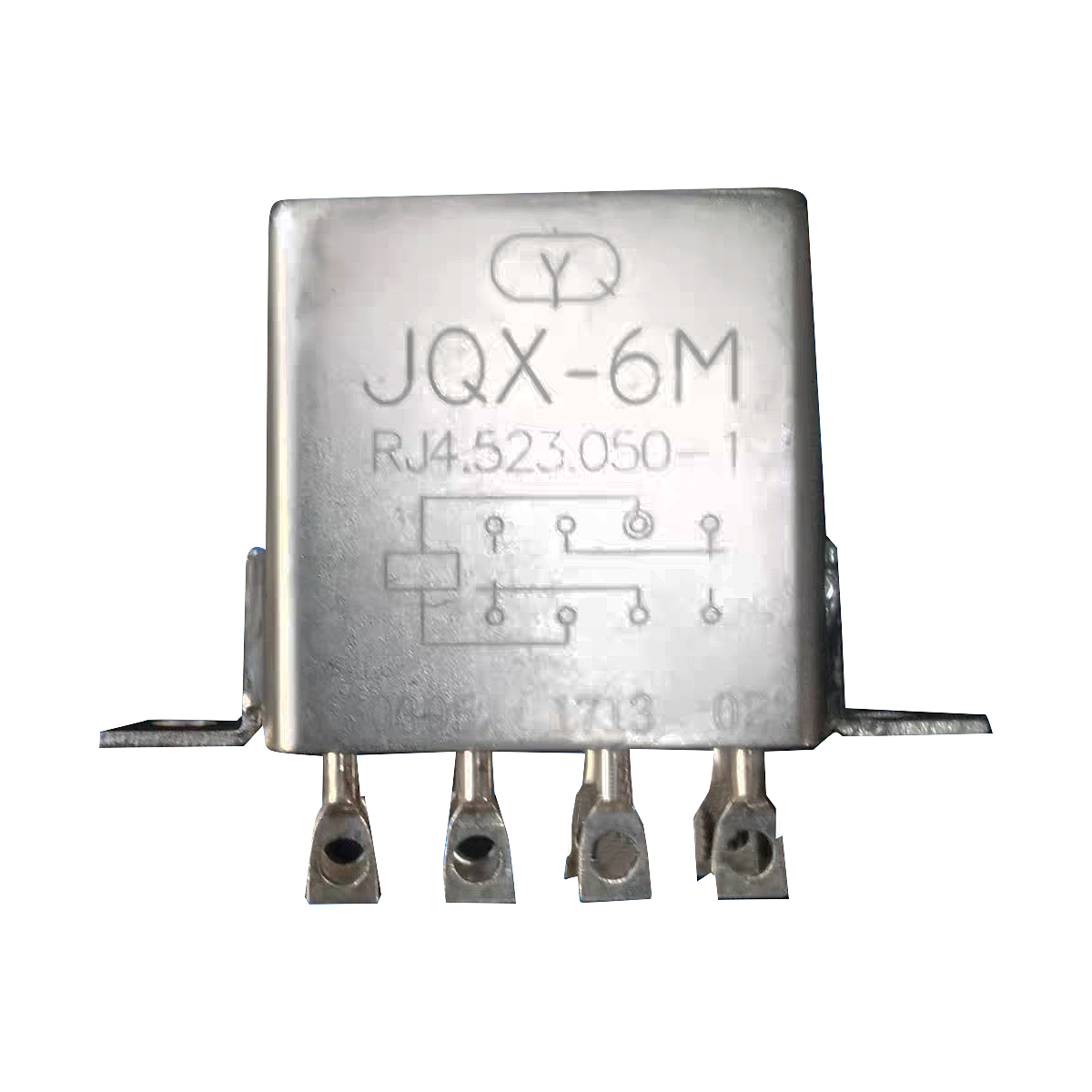

Pasul 2: Montarea prizei și a panoului
- Compatibilitate cu priza: Dacă utilizați o priză, asigurați-vă că este compatibilă cu specificațiile MIL și oferă o conexiune sigură, etanșă la gaz la toți pinii.
- Asigurare mecanică: pentru tipurile de plug-in, utilizați întotdeauna clema de blocare, suportul sau hardware-ul furnizat pentru a asigura releul împotriva vibrațiilor - un pas critic pentru aplicațiile Tren sau Avion .
- Specificații cuplului: Când utilizați terminale cu cap de lipit cu conectori inel, respectați valorile specificate ale cuplului pentru șuruburile terminalelor pentru a asigura o conexiune electrică corespunzătoare fără a deteriora știftul.
Pasul 3: Conexiuni electrice și cablare
- Selectarea firului: Folosiți sârmă calibrată corespunzător, la temperatură ridicată. Pentru căi de curent ridicat în aplicațiile New Energy Relay (de exemplu, încărcarea EV), luați în considerare utilizarea barelor colectoare.
- Integritatea conexiunii: Asigurați-vă că toate terminațiile sunt strânse și lipsite de fire rătăcite care ar putea cauza scurtcircuit.
- Suprimarea bobinei: Implementați întotdeauna circuitul de suprimare recomandat (diodă, rețea RC sau varistor) peste bornele bobinei pentru a proteja circuitele driverului de contra-EMF, prelungind durata de viață atât a releului, cât și a controlerului acestuia.
Tendințe din industrie: impuls spre integrare și monitorizare inteligentă
Industria releelor evoluează dincolo de simplele comutatoare electromecanice. Pentru aplicațiile militare și aerospațiale, tendințele includ:
- Soluții hibride: Integrarea contactelor tradiționale cu elemente de releu cu stare solidă pentru comutarea silențioasă și fără uzură a semnalelor de control de curent scăzut alături de sarcini de mare putere.
- Monitorizare bazată pe condiție (CBM): versiunile avansate pot include senzori încorporați pentru uzura contactului sau sănătatea bobinei, care furnizează date în sistemele de întreținere predictivă pentru infrastructura critică, cum ar fi standurile de testare pentru motoare de aviație de înaltă calitate .
- Progrese în știința materialelor: Noile aliaje de contact și compuși avansați pentru ghiveci îmbunătățesc durabilitatea și rezistența la medii extreme.
5 Preocupări critice pentru achizițiile din Rusia și regiunea CSI
Angajarea cu partenerii de achiziții din Rusia și CSI evidențiază aceste priorități cheie:
- Trasabilitatea documentației și certificării: documentația completă, autentică și tradusă (certificări GOST-R, EAC alături de specificațiile MIL) este obligatorie pentru aprobarea vamală și tehnică.
- Performanță la pornire la rece: fiabilitatea operațională garantată la temperaturi de până la -55°C sau mai mici este o cerință frecventă pentru aplicații în aer liber și vehicule.
- Depozitare pe termen lung și durată de valabilitate: Componentele trebuie să-și păstreze funcționalitatea după ani de depozitare, solicitând ambalaje superioare și conservanți de la producător.
- Asistență tehnică localizată: Accesul la asistență de inginerie vorbitoare de limbă rusă pentru depanarea instalării și sfaturi privind aplicațiile reprezintă un avantaj competitiv semnificativ.
- Ambalare robustă pentru logistică complexă: Ambalajul trebuie să reziste rutelor de tranzit lungi, multimodale și manipulării dure, prevenind în același timp coroziunea.
Întreținere, inspecție și depanare
Lista de verificare a inspecției de rutină
- Vizual: Verificați dacă există daune fizice, fisuri ale epoxidice (dacă există) sau semne de supraîncălzire pe terminale.
- Mecanic: Asigurați-vă că hardware-ul de montare rămâne strâns, în special în medii cu vibrații mari relevante pentru cazurile de utilizare a releului auto sau a releului bliț .
- Electrice (la nivel de sistem): Monitorizați căderea de tensiune între contactele închise în timpul funcționării. O creștere treptată poate indica uzura contactului.
Capcanele comune de instalare de evitat
- Stresul termic: Plasarea releului lângă o sursă majoră de căldură (de exemplu, o rezistență de putere) fără un flux de aer adecvat poate cauza defecțiuni premature.
- Suprimare incorectă: Omiterea sau dimensionarea incorectă a diodei de suprimare a bobinei este o cauză principală a defecțiunii circuitului integrat al driverului.
- Împerecherea forțată: Nu forțați niciodată un releu într-o priză. Pinii nealiniați se pot îndoi, dăunând atât releului, cât și soclului.
Infrastructura YM: construită pentru precizie de grad militar
Fiabilitatea seriei JQX este forjată în cei 40.000 mp. hub de producție avansată. Celulele de producție dedicate, controlate cu climă pentru ansamblul releului de etanșare cu metal militar previn contaminarea. Fiecare unitate trece printr-o inspecție optică automată (AOI) și o baterie de ecrane de stres de mediu, inclusiv cicluri de temperatură și teste de vibrații cu impact ridicat, simulând o viață de serviciu într-un tren sau un vehicul tactic.
Întrebări frecvente (FAQ)
Î1: Seria JQX poate fi curățată cu solvenți după lipire?
R: Se recomandă precauție extremă. În timp ce garnitura metalică este robustă, mulți solvenți pot degrada etichetele sau pot pătrunde prin imperfecțiuni microscopice dacă sunt scufundați. Cel mai bine este să curățați PCB-ul înainte de instalarea releului sau să utilizați un proces de flux fără curățare. Consultați nota de aplicare AN-114 a YM pentru îndrumări detaliate.
Î2: Care este principala diferență funcțională dintre un JQX standard și versiunea cu releu de blocare ?
R: Un releu standard necesită alimentare continuă a bobinei pentru a-și menține starea comutată. Un releu de blocare folosește un magnet permanent sau un mecanism mecanic pentru a-și menține ultima poziție după un scurt impuls de putere. Acest lucru este crucial pentru sistemele bazate pe baterie sau sensibile la energie, o caracteristică găsită și în liniile noastre specializate de relee de semnal PCB .
Î3: Cum contribuie echipa de cercetare și dezvoltare YM la fiabilitatea instalării?
R: Concentrarea noastră pe cercetare și dezvoltare se extinde dincolo de componentă. Proiectăm caracteristici precum pini anti-rotație pentru orientarea corectă a PCB-ului și designuri robuste ale terminalelor care rezistă la absorbția lipirii. Inovația recentă include un sistem patentat de montare cu cleme cu arc pentru gama noastră de relee industriale de putere care reduce timpul de instalare a panoului cu 60%, îmbunătățind în același timp rezistența la vibrații.
Î4: Aceste relee sunt potrivite pentru comutarea sarcinilor puternic inductive?
R: Da, seria JQX este evaluată pentru capacități specifice de rupere a sarcinii inductive (de exemplu, sarcinile motorului). Cu toate acestea, pentru aplicații cu ciclu extrem de înalt sau predispuse la arc, suprimarea suplimentară a arcului extern (cum ar fi amortizoarele RC) este recomandată și detaliată în ghidurile noastre de proiectare. Pentru comutarea complet silențioasă a unor astfel de sarcini, explorați portofoliul nostru de relee cu stare solidă .
Standarde relevante din industrie și conformitate
Conformitatea asigură interoperabilitate și siguranță. Standardele cheie pentru seria JQX includ:
- MIL-PRF-6106: Specificația de bază de performanță militară din SUA pentru relee, care acoperă robustețea de mediu și mecanică.
- IEC 61810-1 & -2: Standarde internaționale pentru relee electromecanice care acoperă cerințele de siguranță și performanță.
- RTCA/DO-160: Condiții de testare de mediu pentru echipamentele aeropurtate, relevante pentru instalațiile avioane și avionice.
- ISO 9001 și AS9100: Certificarea YM pentru aceste sisteme de management al calității, în special AS9100 pentru industria aerospațială, guvernează întregul nostru proces de producție și asigurare a calității.
Referințe și lecturi suplimentare
1. Agentia de Logistica Apararii. (2019). *MIL-PRF-6106R: Releu de specificații de performanță, electromagnetic, fiabilitate stabilită*. Preluat din ASSIST QuickSearch.
2. Comisia Electrotehnică Internațională. (2022). *IEC 61810-2: Relee elementare electromecanice - Partea 2: Fiabilitate*. IEC.
3. Forum de inginerie aerospațială. (22 august 2023). *„Cele mai bune practici pentru instalarea releelor în medii dure de vibrații”* [Fire de discuție online]. Forumuri Eng-Sfaturi.
4. Johnson, MT (2021). *„Fenomenele arcului de contact și strategiile de atenuare în relee electromecanice”*. IEEE Transactions on Components, Packaging and Manufacturing Technology, 11(4), 567-575.
5. Colaboratori Wikipedia. (2024, 15 februarie). *„Sigiliu ermetic”*. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/Hermetic_seal.
