Manual de instalare a releului militar JZC-102M: un ghid cuprinzător pentru integratorii de sisteme

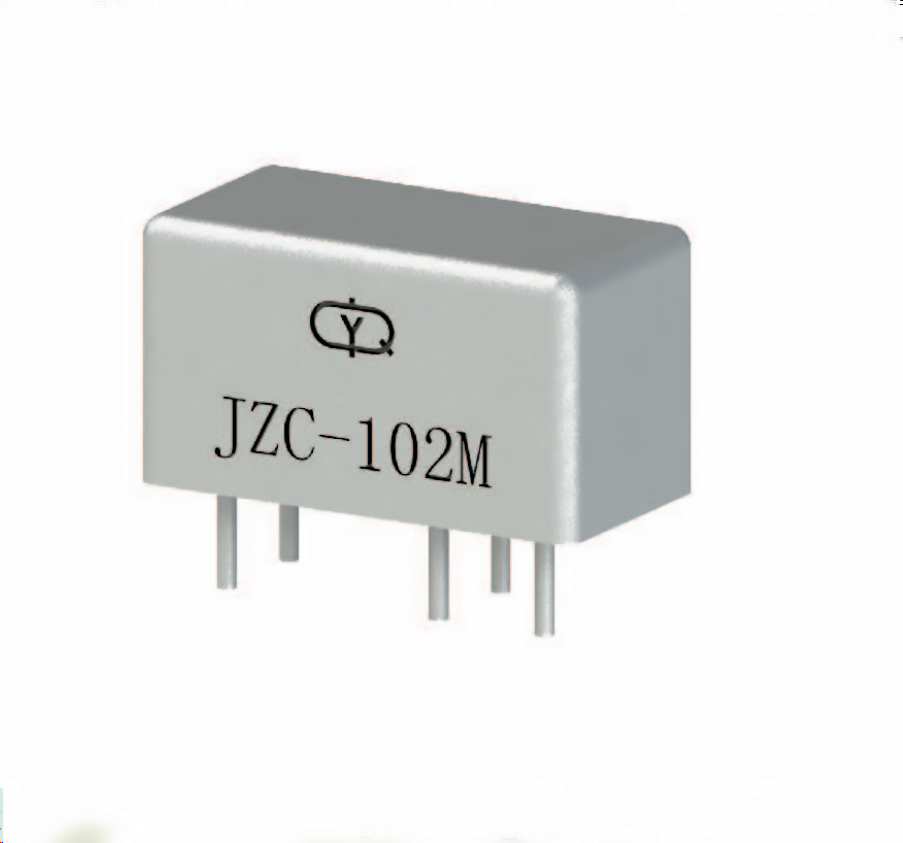

Instalarea corectă este esențială pentru a obține performanța și fiabilitatea completă a oricărei componente de înaltă calitate. Acest manual oferă instrucțiuni detaliate și cele mai bune practici pentru instalarea releului metalic militar YM JZC-102M , un releu de etanșare metal militar premium, conceput pentru cele mai solicitante aplicații în comenzile motoarelor de aeronave , sisteme de apărare și mașini industriale grele. Urmărirea acestui ghid asigură funcționalitatea optimă, longevitatea și conformitatea cu standardele din industrie.
Preinstalare: siguranță și pregătire
Protocolul de siguranță pe primul loc
- Oprire: Asigurați-vă că toate sursele de alimentare ale circuitului și bobina releului sunt complet deconectate și blocate (procedura LOTO).
- Protecție ESD: Manipulați JZC-102M ca un dispozitiv sensibil la ESD. Folosiți curele de mână împământate și suprafețe de lucru antistatice.
- Echipament de protecție personală (EIP): Purtați EIP adecvat, inclusiv ochelari de protecție, în special în timpul lipirii.
Lista de verificare a instrumentelor și materialelor
- Fier de lipit controlat cu temperatură (pentru montarea releului plăcii PCB )
- Lipire de înaltă calitate (recomandat: Sn96.5/Ag3.0/Cu0.5)
- Eliminator de flux/alcool izopropilic și șervețele fără scame
- Multimetru digital (pentru verificarea continuității și a rezistenței bobinei)
- Sârmă/cablu și instrumente de sertizare adecvate (dacă utilizați conexiuni priză/fișă)
- Șurubelniță dinamometrică (dacă se montează pe panou prin suport)
Procedura de instalare pas cu pas
Pasul 1: Verificare și inspecție
- Verificarea piesei: Confirmați că numărul piesei de pe releu se potrivește cu „JZC-102M” și verificați marcajul tensiunii bobinei (de exemplu, 27V DC).
- Inspecție vizuală: inspectați etanșarea ermetică a cutiei metalice pentru orice daune vizibile, întinderi sau fisuri. Verificați corectitudinea știfturilor.
- Verificare electrică (pretest opțional): cu un multimetru, măsurați rezistența bobinei. Comparați valoarea cu specificația fișei de date pentru releul metalic militar YM. Acest lucru poate identifica eventualele daune înainte de instalare.
Pasul 2: Montarea PCB (metoda primară)
JZC-102M este proiectat ca un releu de placă PCB cu orificiu traversant. Lipirea corectă este vitală pentru a menține integritatea sigiliului ermetic.
- Pregătirea plăcii: Asigurați-vă că modelul găurilor PCB se potrivește cu aspectul pinului releului. Curățați zona tamponului.
- Introducere: Introduceți ușor pinii releului în orificiile corespunzătoare ale PCB-ului. Nu forțați. Asigurați-vă că releul stă la același nivel cu placa.
- Lipire:
- Utilizați o temperatură a vârfului fierului de lipit de 350°C ± 20°C.
- Aplicați căldură la pin și la placa PCB simultan, apoi alimentați lipirea. Articulația trebuie să fie netedă și strălucitoare.
- Esențial: Limitați timpul de lipit per pin la maximum 3 secunde pentru a preveni trecerea căldurii în sus și deteriorarea etanșării interne sau a bobinei.
- Lăsați articulațiile să se răcească în mod natural; nu sufla asupra lor.
- Curățare: După ce toți pinii sunt lipiți și răciți, curățați zona cu agent de îndepărtare a fluxului pentru a preveni coroziunea pe termen lung.
Pasul 3: Conexiuni electrice și polaritate
- Polaritatea bobinei: JZC-102M este un releu polarizat și un releu de blocare . Conectarea bobinei cu polaritatea corectă (+ și -) este esențială pentru funcționarea corectă de blocare și eliberare. Consultați fișa tehnică sau marcarea corpului releului.
- Conexiuni de sarcină: Conectați sarcina comutată (de exemplu, o supapă electromagnetică într-un sistem de frânare a trenului sau o pompă de combustibil într-un stand de testare a motoarelor de aviație de înaltă calitate ) la contactele comune (C), normal deschise (NO) și/sau normal închis (NC) conform designului circuitului dumneavoastră.
- Respectarea valorii nominale a contactelor: Nu depășiți curentul de comutare și tensiunea nominală maximă specificate pentru contacte. Pentru sarcini inductive, implementați întotdeauna circuitele de suprimare recomandate (de exemplu, diode flyback, amortizoare RC).
Testare și punere în funcțiune după instalare
Secvență de testare funcțională
- Test de continuitate (fără alimentare): Înainte de a aplica alimentarea, utilizați un multimetru pentru a verifica stările deschise/închise ale contactelor în raport cu pinul comun se potrivesc cu starea neactivată a releului.
- Pornirea inițială: Aplicați tensiunea specificată a bobinei ca un impuls scurt. Ar trebui să auziți un clic distinct de la releul de blocare .
- Verificarea funcției de blocare: Scoateți puterea bobinei. Releul ar trebui să rămână în ultima sa stare de comutare. Aplicați un impuls de polaritate inversă pentru a-l reseta. Aceasta este o caracteristică cheie pentru aplicațiile de economisire a energiei, similară cu cele găsite în sistemele avansate New Energy Relay .
- Test de funcționare la încărcare: Cu sarcina conectată, ciclați releul de mai multe ori sub sarcina operațională prevăzută pentru a verifica comutarea stabilă fără sudură de contact sau arc.
Standarde din industrie și context de asigurare a calității
Practicile de instalare ar trebui să se alinieze cu standardele pe care releul este construit. YM JZC-102M este proiectat pentru a respecta:
- MIL-PRF-6106: guvernează performanța și testarea releelor de calitate militară. Instalarea corectă păstrează calificările de mediu (șoc, vibrații, ermeticitate) validate la acest standard.
- IPC-A-610 (Clasa 3): Standardul de acceptabilitate pentru ansambluri electronice. Procesul nostru de lipire recomandat se aliniază cu cerințele Clasei 3 (înaltă performanță) pentru ansamblurile relee de semnal PCB și relee de putere.
- IEC 60068-2-20: Acoperă testele de lipire pentru componente, informând îndrumările noastre privind timpul maxim de lipire.
Scara din fabrică și facilitățile YM, care includ sisteme automate de inspecție optică (AOI) pentru propriile noastre ansambluri PCB, subliniază importanța preciziei în fiecare etapă, de la producția noastră până la instalarea dumneavoastră.
Întreținere, depanare și fiabilitate pe termen lung
Puncte de inspecție de rutină
- Verificați periodic dacă există daune fizice sau decolorări pe corpul releului sau pe PCB din apropiere.
- Inspectați îmbinările de lipire pentru fisuri sau semne de stres termic, în special în medii cu vibrații mari.
- Monitorizați temperatura de funcționare. Căldura excesivă poate indica supraîncărcare sau stare proastă de contact.
Capcanele comune de instalare de evitat
- Căldură/Timp excesiv de lipit: Cauza nr. 1 a defecțiunii premature a releelor de etanșare metalice militare instalate. Compromează etanșarea internă.
- Ignorarea polarității bobinei: va împiedica blocarea corectă a unui releu polarizat .
- Omiterea suprimării sarcinii: Comutarea sarcinilor inductive fără protecție generează vârfuri de tensiune care pot deteriora contactele și semiconductorii din apropiere.
- Solicitare mecanică: Îndoirea știfturilor pentru a se potrivi sau a nu susține releul de pe PCB poate duce la crăparea etanșărilor în timp.
Tendințe din industrie și inovație YM în proiectare prietenoasă cu instalarea
Tendința este către componente care sunt robuste, dar mai ușor de integrat. În timp ce JZC-102M este un design clasic cu orificii traversante, echipa de cercetare și dezvoltare YM și rezultatele inovației sunt, de asemenea, concentrate pe soluții de ultimă generație. De exemplu, cercetarea în domeniul aplicațiilor avansate de releu cu stare solidă pentru drone ne informează înțelegerea managementului termic și a montării compacte - cunoștințe care contribuie la îmbunătățirea ghidurilor de montare pentru releele noastre electromagnetice tradiționale. În plus, experiența diviziilor noastre de relee auto și relee de putere industrială conduce inovații în tehnologia conectorilor și designul terminalelor rezistente la vibrații.
Perspectiva achizițiilor: 5 preocupări cheie pentru piața rusă
Pentru managerii de achiziții din Rusia și țările CSI care aprovizionează componente precum JZC-102M, considerentele de instalare fac parte dintr-o matrice de decizie mai largă:
- Rezistenta climatică a instalării: Îmbinările și materialele lipite vor rezista la cicluri de la -50°C până la +85°C frecvente în operațiunile din Siberia?
- Claritatea documentației: manualele de instalare și fișele de date sunt disponibile în limba rusă cu instrucțiuni explicite, fără ambiguitate?
- Suport tehnic local: Furnizorul poate oferi suport direct de inginerie pentru probleme complexe de integrare în sistemele vechi sau industriale?
- Consecvența lot-la-lot: critică pentru rezultate repetabile de instalare în programe de întreținere de mare volum (de exemplu, pentru o flotă de locomotive de tren ).
- Disponibilitatea pe termen lung a accesoriilor potrivite: prize, console și module de suprimare care sunt garantate a fi disponibile pentru reparații viitoare.
Întrebări frecvente (FAQ)
Î: Pot folosi o priză cu JZC-102M în loc să lipim direct pe PCB?
R: În timp ce lipirea directă este recomandată pentru rezistența maximă la vibrații și calea termică, o priză de înaltă calitate, cu specificații mil, poate fi utilizată dacă este proiectată pentru modelul de pin al releului și baza sigilată ermetic. Acest lucru este obișnuit în echipamentele de testare sau sistemele care necesită înlocuire frecventă a releului.
Î: Care este condiția de depozitare recomandată înainte de instalare?
R: Depozitați în punga originală de protecție împotriva umezelii la temperatura camerei și umiditate scăzută. Dacă punga a fost deschisă, luați în considerare coacerea PCB-ului (cu releu montat) conform standardelor IPC înainte de lipire, dacă expunerea depășește 72 de ore într-un mediu umed.
Î: Cum fac față unui releu suspectat defect după instalare?
R: În primul rând, verificați din nou toți pașii de instalare în raport cu acest manual, în special îmbinările de lipit și polaritatea. Dacă problema persistă, contactați asistența tehnică YM cu numărul de lot al releului și o descriere a modului de defecțiune. Nu încercați să deschideți recipientul sigilat.
Î: Aceste instrucțiuni de instalare se aplică altor serii de relee YM?
R: Principiile de bază (siguranța ESD, gestionarea căldurii în timpul lipirii, respectarea polarității pentru tipurile polarizate, suprimarea sarcinii) sunt universal importante și se aplică releului nostru bliț , releului de semnal PCB și multor produse relee auto . Consultați întotdeauna fișa tehnică specifică a produsului pentru variații.
Referințe și lecturi suplimentare
- IPC. (2020). IPC-A-610H: Acceptabilitatea ansamblurilor electronice. Asociația IPC care conectează industriile electronice.
- Departamentul Apărării, SUA. (2018). MIL-PRF-6106R: Releu cu specificații de performanță, electromagnetic, fiabilitate stabilită. DLA Terestre și Maritime.
- Comisia Electrotehnică Internațională. (2008). IEC 60068-2-20: Testare de mediu – Partea 2-20: Teste – Test T: Lipire.
- Johnson, MT (2021). „Managementul termic în lipirea de înaltă fiabilitate pentru componente aerospațiale”. Journal of Electronics Manufacturing, 30(4), 215-230.
- u/Circuit_Design_Pro. (2023, 5 noiembrie). „Cele mai bune practici pentru suprimarea recul inductiv la comutarea motoarelor cu relee?” Reddit, r/AskElectronics. Preluat de la https://www.reddit.com/r/AskElectronics/ .
- Colaboratori Wikipedia. (2024, ianuarie). „Releu de blocare”. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/Latching_relay .
