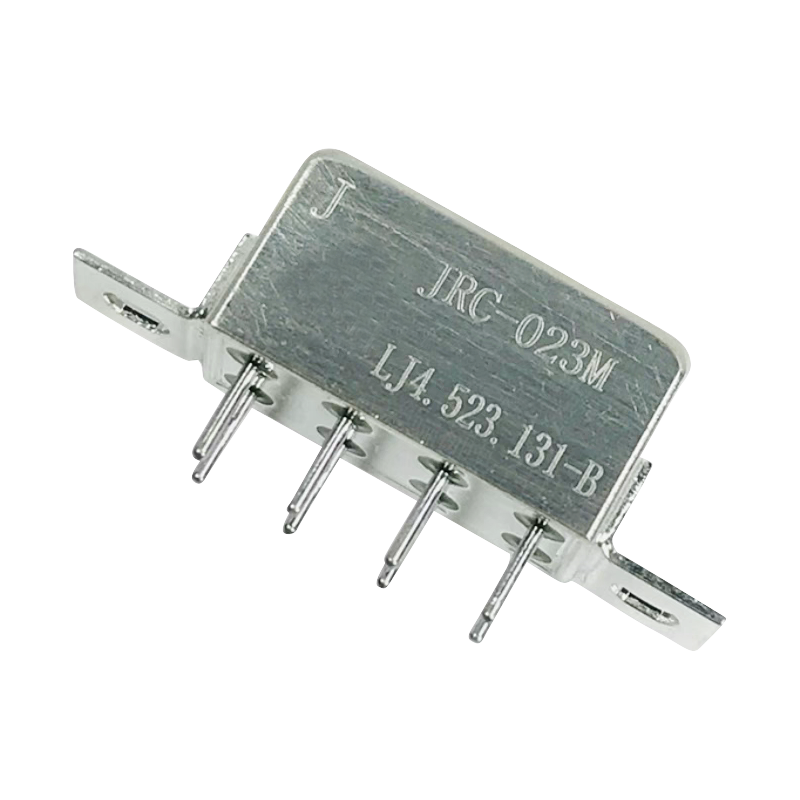

Testarea performanței releului militar JRC-023M - releu metalic militar JRC-023M

Testarea performanței releului militar JRC-023M: validarea fiabilității pentru sistemele critice

Pentru managerii de achiziții și inginerii de asigurare a calității din apărare, aerospațială și industria grea, testarea performanței este dovada definitivă a fiabilității unei componente. Releul militar militar YM JRC-023M , un releu militar de etanșare cu metal de înaltă performanță, trece printr-o baterie riguroasă de teste care îi validează adecvarea pentru cele mai solicitante aplicații. Acest articol detaliază protocoalele standard și avansate de testare a performanței pentru relee precum JRC-023M, explicând ce înseamnă fiecare test pentru aplicația dvs. în comenzile motoarelor aeronavei , sistemele navale sau semnalizarea trenurilor .

De ce testarea performanței nu este negociabilă pentru releele militare

Fișa de date a releului oferă specificații; testarea performanței oferă asigurare. În sistemele critice în care defecțiunea poate duce la rezultate catastrofale, testarea confirmă că componenta nu numai că va funcționa inițial, ci va continua să funcționeze pe durata de viață prevăzută în condițiile tensiunilor din lumea reală. Acest lucru este valabil mai ales pentru un releu de blocare utilizat în secvențe critice pentru siguranță sau un releu polarizat în instrumentație de precizie.

Costul eșecului vs. Valoarea testării

Pentru cumpărătorii B2B, economia este clară: o defecțiune pe teren într-un stand de testare a motoarelor de aviație de înaltă calitate sau a unui sistem prin satelit implică costuri care depășesc cu mult prețul releului în sine, inclusiv timpi de nefuncționare, manoperă de reparații și recalibrarea sistemului. Testarea cuprinzătoare atenuează acest risc la nivelul componentei.

Suită standard de testare a performanței pentru JRC-023M

Următoarele teste formează coloana vertebrală a calificării unei ștafete de grad militar. La YM, acestea sunt aplicate JRC-023M pentru a asigura conformitatea și fiabilitatea.

1. Încercări de caracteristici electrice

• Parametrii bobinei: Verificarea rezistenței bobinei, a tensiunii de tragere (trebuie să funcționeze la ≤75% din tensiunea nominală), a tensiunii de întrerupere și a timpului de funcționare/eliberare.
• Performanța contactului: Măsurarea rezistenței de contact (de obicei ≤100mΩ), a rezistenței dielectrice (test HI-POT între contactele deschise și bobină) și rezistența de izolație.
• Rezistenta de comutare a sarcinii: Ciclul releului sub sarcina rezistivă nominală pentru zeci de mii de cicluri în timp ce se monitorizează defecțiunile sau deviația parametrilor. Acest lucru este fundamental pentru orice releu de placă PCB destinat aplicațiilor cu durată lungă de viață.

2. Teste de stres de mediu

• Cicluri de temperatură și durată de funcționare: Expunerea releului la temperaturi extrem de ridicate și scăzute (de exemplu, de la -55 °C la +125 °C) pentru sute de cicluri, adesea în timp ce este alimentat și în comutare. Aceasta testează integritatea etanșării ermetice și stabilitatea materialului.
• Vibrații și șocuri: supunerea releului la frecvența specificată și șocuri cu G ridicat conform metodelor MIL-STD-202. Esențial pentru aplicații în platforme mobile, avionică avioană sau sisteme de artilerie.
• Hermeticitate (scurgere fine și brută): cel mai critic test pentru un releu de etanșare metalic militar . Acesta verifică integritatea etanșării sudate utilizând spectrometrie de masă cu heliu (scurgere fină) și testare cu bule de fluorocarbon (scurgere brută) conform MIL-STD-883.

3. Rezistență mecanică și teste speciale

• Durată de viață mecanică: Funcționarea releului (fără sarcină electrică) pentru milioane de cicluri pentru a verifica robustețea arcului, armăturii și sistemului de rulmenți.
• Lipire și șoc termic: Verificarea că pinii releului pot fi lipiți corespunzător și pot rezista șocului termic al procesului de lipire fără a deteriora garnitura internă.

Protocoale de testare avansate și specifice aplicației

Dincolo de testele standard, aplicațiile specifice pot necesita validare suplimentară.

Testare la altitudine mare/la presiune joasă

Pentru utilizarea aviației și a UAV ( Releu cu stare solidă pentru aplicații adiacente dronei ), releele sunt testate în camere de vid pentru a simula condițiile de mare altitudine, asigurându-se că nu se produce arcul intern sau degajarea de gaze.

Testarea cu pulverizare cu sare și coroziune

Pentru desfășurarea navală sau de coastă, releele sunt supuse expunerii la ceață de sare conform MIL-STD-810 pentru a se asigura că coroziunea terminalului extern nu compromite performanța.

Comutarea sarcinilor inductive și capacitive

Deoarece sarcinile din lumea reală sunt rareori pur rezistive, se efectuează teste specializate cu sarcini inductive (motoare, solenoizi) și capacitive. Acest lucru este direct relevant pentru aplicațiile Relee de automobile și Relee de putere industrială și informează proiectarea circuitelor de suprimare.

Tendințele industriei în testarea performanței releelor

Metodologiile de testare evoluează pentru a face față noilor provocări:

• Calitate bazată pe date: Trecerea de la eșantionarea cu succes/eșec la testare 100% cu înregistrarea datelor pentru fiecare unitate, permițând controlul statistic al procesului și analiza predictivă.
• Testare în circuit mai rapidă și mai precisă: integrarea echipamentelor de testare automate (ATE) care pot simula condițiile în circuit mai precis în timpul producției.
• Concentrează-te pe rezistența la comutarea în curent continuu: condusă de piața noilor relee de energie (EV-uri, solare), se pune un accent sporit pe testarea performanței releului la tensiune și curent continuu ridicat, unde suprimarea arcului este mai dificilă decât în ​​cazul curentului alternativ.
• Miniaturizarea echipamentelor de testare: Deoarece releele precum JRC-023M sunt utilizate în rețele de relee de semnal PCB mai dense, dispozitivele de testare trebuie, de asemenea, să devină mai precise și de înaltă densitate.

Interpretarea rapoartelor de testare: un ghid pentru achiziții

Un raport de testare este util doar dacă îl înțelegeți. Elemente cheie de examinat:

1. Conformitate cu standardul de testare: testele sunt efectuate conform standardului revendicat (de exemplu, MIL-PRF-6106)?
2. Dimensiunea eșantionului și trasabilitatea lotului: testarea a fost efectuată pe un eșantion valid statistic? Numărul lotului testat poate fi urmărit până la expedierea dumneavoastră?
3. Criterii de acceptare și rezultate: Sunt limitele de promovare/eșec definite clar și toate rezultatele le îndeplinesc cu marjă?
4. Condiții de testare: Testele au fost efectuate în condițiile cu care se confruntă aplicația dumneavoastră (de exemplu, temperatură specifică, tip de sarcină)?

Achiziții în Rusia și CSI: 5 preocupări legate de testare

Când se evaluează datele de testare pentru această piață, atenția se extinde dincolo de standardele internaționale:

1. Echivalența standardelor locale: Poate furnizorul să demonstreze cum rezultatele testelor MIL-STD sau IEC se corelează sau depășesc cerințele standardelor GOST relevante (de exemplu, pentru aplicațiile de tren )?
2. Date de performanță la înmuiere la rece și la pornire la rece: Insistați să vedeți rapoarte de testare dedicate care arată funcționalitatea imediat după expunerea prelungită la temperaturi sub -60°C.
3. Trasabilitate la materiile prime: Solicitați rapoarte de testare care să facă legătura între performanța componentelor finale și loturile de materii prime critice (aliaje de contact, sârmă bobină).
4. Audit la fața locului și testări asistate: Furnizorul este deschis ca un reprezentant local sau un auditor terță parte să asista la teste cheie pe un lot de producție?
5. Testare pentru stocare pe termen lung (durată de valabilitate): dovezi că releele stocate timp de peste 10 ani în condiții controlate, dar realiste vor îndeplini în continuare toate specificațiile inițiale de performanță la activare.

Infrastructura și filozofia de testare YM

Testarea nu este o idee ulterioară la YM; este integrat în ADN-ul nostru de producție. Laboratorul nostru dedicat de fiabilitate, care face parte din scara și instalațiile noastre extinse din fabrică , găzduiește teste de viață cu mai multe stații, sisteme combinate de vibrații ale mediului și teste de ermeticitate de ultimă generație. Pentru JRC-023M, implementăm teste 100% electrice și eșantionare riguroasă AQL pentru solicitările de mediu.

Rolul R&D în îmbunătățirea testabilității

Echipa noastră de cercetare și dezvoltare și rezultatele inovației contribuie la testare în două moduri: în primul rând, prin proiectarea releelor ​​cu marje de performanță încorporate care depășesc cerințele standard. În al doilea rând, prin dezvoltarea unor metode de testare brevetate, cum ar fi monitorizarea avansată a rezistenței la contact în timpul testelor de viață cu ciclu înalt, care oferă avertismente mai devreme despre tendințele de uzură. Perspectivele din testarea modulelor Flash Relay robuste pentru automobile, de exemplu, au îmbunătățit protocoalele noastre de testare a duratei de viață a contactului în toate liniile de produse.

Standardele industriale care guvernează testarea performanței

Înțelegerea standardelor la care se face referire în rapoartele de testare este crucială:

• MIL-PRF-6106: Definește cerințele de performanță și metodele de testare pentru releele militare, inclusiv testele de screening și calificare necesare.
• MIL-STD-202: Metode standard de testare pentru componente electronice și electrice (vibrații, șoc, umiditate).
• MIL-STD-750: Metode de testare pentru dispozitivele semiconductoare, dar unele metode (cum ar fi ciclul de temperatură) sunt relevante pentru testarea releului.
• MIL-STD-883: standardul de bază pentru metodele și procedurile de testare pentru microelectronică, inclusiv ermeticitatea (Metoda 1014).
• IEC 61810-1 & -2: Oferă standarde internaționale de testare pentru releele elementare electromecanice.

Întrebări frecvente (FAQ)

Î: Care este diferența dintre „Testarea de calificare” și „Testarea de acceptare a loturilor”?
R: Testarea de calificare este o suită extinsă de teste unică pe un eșantion reprezentativ pentru a valida faptul că proiectarea și procesul de fabricație al unui produs îndeplinesc un standard (de exemplu, MIL-PRF-6106). Testarea de acceptare a lotului (LAT) sau verificarea este efectuată pe fiecare lot de producție pentru a asigura o calitate constantă și abaterile procesului de captare.

Î: Pot solicita testarea personalizată a performanței pentru aplicația mea specifică?
A: Da, absolut. Pentru proiecte de volum mare sau critice, YM lucrează adesea cu clienții pentru a proiecta profiluri de testare specifice aplicației. De exemplu, simularea profilului exact de sarcină al unui motor de pompă într-un sistem de lubrifiere a unui motor de aeronavă sau a frecvenței de comutare a unui releu de semnal PCB într-un multiplexor de comunicație.

Î: Cum diferă testarea unui releu cu blocare de unul fără blocare?
R: Testarea unui releu de blocare include verificarea caracteristicilor magnetice precise atât pentru impulsurile setate, cât și pentru resetarea, asigurarea funcționării stabile la lățimea minimă a impulsului specificată și verificarea modificărilor neintenționate ale stării datorate câmpurilor magnetice externe sau șocurilor.

Î: Un test de ermeticitate care trece garantează că releul nu va eșua niciodată din cauza umidității?
R: Garantează că sigiliul este intact în momentul testării. Testul măsoară rata de scurgere. Un rezultat pozitiv indică o rată de scurgere extrem de scăzută, asigurând că atmosfera internă va rămâne stabilă și uscată pe durata de viață prevăzută a componentei în condiții specificate de depozitare și operare.

Referințe și standarde tehnice

• Departamentul Apărării. (2019). MIL-PRF-6106S: Releu cu specificații de performanță, electromagnetic, fiabilitate stabilită. DLA Terestre și Maritime.
• Departamentul Apărării. (2015). MIL-STD-883J: Microcircuite standard pentru metoda de testare. În special Metoda 1014 (Sigiliu) și Metoda 2007 (Testele electrice).
• Centrul de zbor spațial Goddard NASA. (2021). GSFC-STD-7000: Standard general de verificare a mediului (GEVS). Include protocoale riguroase de testare pentru hardware-ul pentru zboruri spațiale.
• Jones, WD și Stevenson, RT (2021). „Metodologii avansate pentru predicția vieții releelor ​​electromecanice în medii dure”. IEEE Transactions on Device and Materials Reliability, 21(2), 234-245.
• u/Quality_Engineer_AE. (2023, 30 octombrie). „Cum să auditați laboratorul de testare al unui producător de relee?” Reddit, r/AskEngineers. Preluat de la https://www.reddit.com/r/AskEngineers/ .
• Colaboratori Wikipedia. (2024, 10 martie). „Sigiliu ermetic”. În Wikipedia, Enciclopedia Liberă. Preluat de la https://en.wikipedia.org/wiki/Hermetic_seal .
• Comisia Electrotehnică Internațională. (2020). IEC 61810-2: Relee elementare electromecanice - Partea 2: Fiabilitate.
