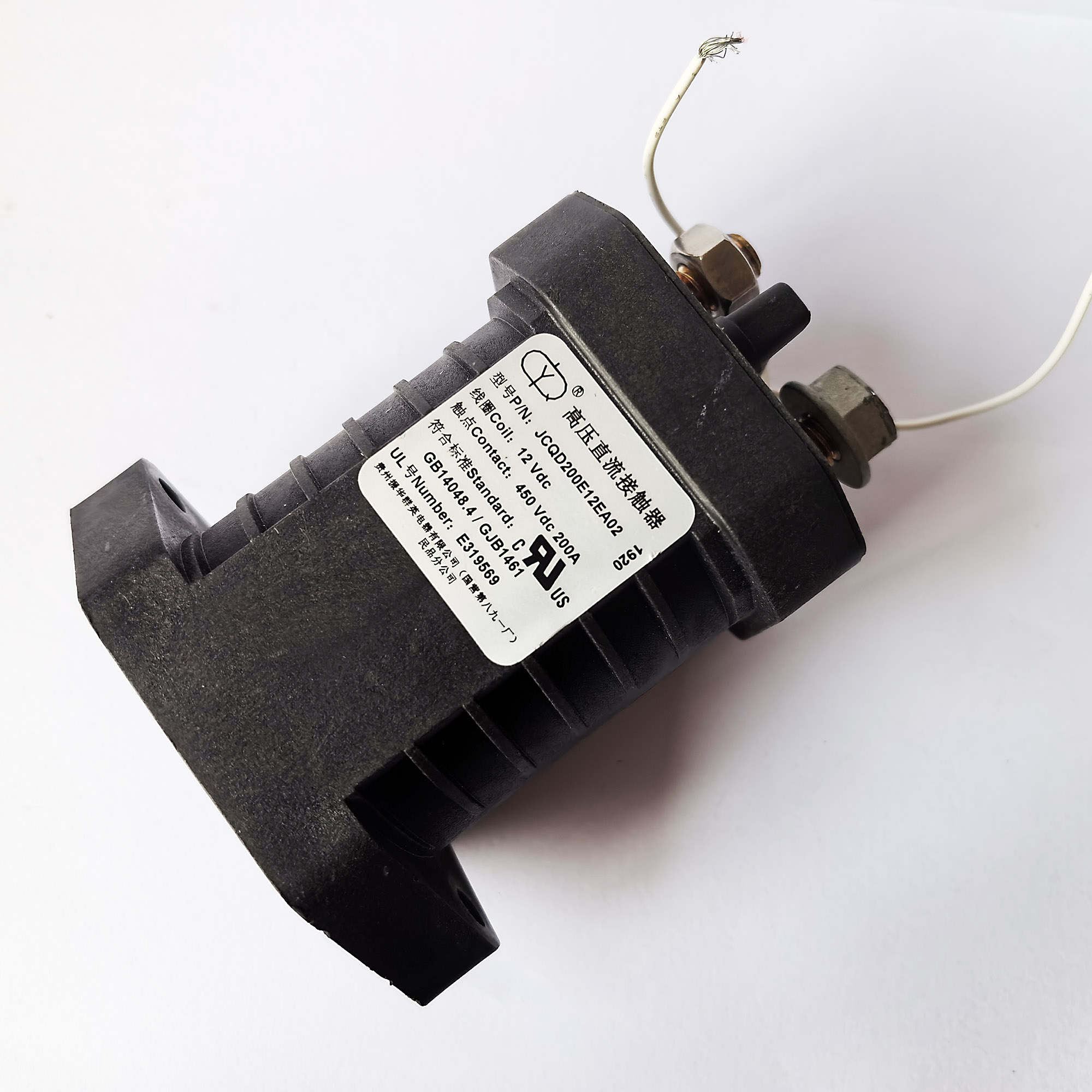

Specificații contactor JCQD200E12EA02 12Vdc: O analiză tehnică pentru proiectanții de sisteme DC de mare putere

Specificațiile definesc limitele unei componente, dar adevărata valoare inginerească constă în înțelegerea a ceea ce înseamnă acele numere pentru aplicația dvs. Pentru managerii de achiziții și inginerii care proiectează sisteme de 12 V CC de mare putere – de la circuite auxiliare pentru trenuri electrice până la distribuția de energie a UAV de mare capacitate și suport la sol pentru motoare de aeronave – Contactorul de aviație JCQD200E12EA02 12Vdc prezintă o soluție formidabilă. Această analiză detaliată depășește fișa de date pentru a explora specificațiile critice și implicațiile lor practice pentru fiabilitate și performanță.

Descifrarea codului modelului și a arhitecturii de bază

Nomenclatura JCQD200E12EA02 este un model precis: seria JCQ-D, curent continuu 200A, versiunea E (imbunatatita), bobina 12V, design EA (Economy Aerospace), revizuire 02. Această componentă de calitate pentru antreprenori de aeronave este proiectată pentru aplicații în care o capacitate mare de curent și cicluri de lucru robuste sunt esențiale.

Specificații electrice de bază și ce înseamnă acestea

• Curent continuu nominal (Ith): 200A @ 12VDC: Acesta definește curentul maxim în stare constantă pe care contactele principale îl pot transporta fără supraîncălzire. Este potrivit pentru deconectarea bateriei principale sau comutarea magistralei de mare putere în contacte mari de aviație pentru sisteme de drone sau locomotive hibride.
• Capacitate nominală de fabricare/rupere: Adesea 10x Ith (de exemplu, 2000A) pentru fabricare și 1-1,5x Ith pentru rupere. Acest lucru este crucial pentru supraviețuirea curenților de defect sau apariției intense a sarcinilor capacitive sau ale motorului.
• Tensiune bobină și consum de energie: 12VDC nominal, cu o putere tipică de atragere de <25W și o putere de reținere mai mică. Această putere scăzută de reținere reduce generarea de căldură și sarcina sistemului, un aspect cheie în aplicațiile alimentate cu baterii.

Tendință în industrie: creșterea DC de mare curent în platformele mobile

Impulsul pentru electrificare în transporturi generează cererea pentru soluții de comutare DC robuste, de curent ridicat. Fie pentru unitățile auxiliare de putere (APU) în avioane , pentru gestionarea bateriei de tracțiune în trenuri sau pentru sistemele de propulsie în dronele avansate, componente precum JCQD200E12EA02 devin critice. Tendința este către o densitate mai mare a puterii și o detectare integrată a curentului, permițând o gestionare mai inteligentă a energiei.

Specificații mecanice și de mediu: Construit pentru sarcini dure

1. Durată de viață mecanică: > 2.000.000 de operațiuni: Aceasta reflectă durabilitatea arcului intern, a pivotului și a mecanismului de armătură, indicând o fiabilitate excepțională pentru sistemele cu cicluri frecvente.
2. Durata de viață electrică: variază în funcție de sarcină (de exemplu, 100.000+ operațiuni la curentul nominal). Această specificație este vitală pentru calcularea intervalelor de întreținere și a costului total de proprietate pentru producătorii OEM/ODM .
3. Interval de temperatură de funcționare: -40°C până la +85°C: validează funcționarea în medii extreme, de la condiții arctice până la sălile motoare fierbinți, o cerință comună de contactori de aviație militară și aplicații industriale solicitante.
4. Protecție la pătrundere (clasificare IP): de obicei IP67 sau mai mare pentru versiunile sigilate, asigurând protecție completă împotriva pătrunderii prafului și imersiei temporare, crucială pentru mediile în aer liber sau cu spălare.

5 puncte critice de evaluare pentru echipele de achiziții din Rusia și CSI

• Certificare și aliniere a documentației: Raportul de testare al produsului se aliniază cu GOST R, IEC sau cu alte standarde recunoscute la nivel local pentru siguranța electrică și testele de mediu?
• Garanția de performanță la temperatură rece: Specificațiile trebuie să garanteze tragere și renunțare fiabile la -40°C și mai jos, cu date de testare validate.
• Design și compatibilitate terminale: Terminale robuste, placate (de exemplu, staniu sau argint) care acceptă standardele regionale pentru terminale de cablu și rezistă la coroziune din cauza umidității și a atmosferelor industriale.
• Asistență locală în stoc și logistică: Disponibilitatea documentației tehnice locale și a partenerilor de încredere din lanțul de aprovizionare pentru a minimiza timpii de livrare și pentru a asigura continuitatea proiectului.
• Scalabilitate și potențial de personalizare: capacitatea furnizorului de a oferi mici modificări (de exemplu, diferite tipuri de terminale, suporturi de montare) pentru a se potrivi sistemelor vechi sau platformelor specifice vehiculului.

Capacitatea de producție a YM: Precizie pentru fiabilitate la curent ridicat

Fabricarea unui contactor de 200 A DC de încredere necesită un control excepțional asupra materialelor și proceselor. 70.000 mp. Hubul de producție avansată dispune de stații specializate de sudură cu contact cu argint și testare automată cu dinamometru pentru fiecare unitate JCQD200E12EA02. Acest test de final de linie verifică presiunea de contact, timpul de funcționare și rezistența bobinei, asigurându-se că fiecare produs îndeplinește specificațiile publicate inspirate de aviația de înaltă calitate înainte de expediere.

Focus R&D: Tehnologie avansată de management al arcului

Provocarea la 200A DC este suprimarea arcului. Echipa noastră de cercetare și dezvoltare a dezvoltat un sistem patentat de suflare magnetică integrat în designul JCQD200E12EA02. Acest sistem folosește magneți permanenți pentru a întinde și răci arcul de curent continuu rapid, reducând drastic eroziunea de contact și produsele secundare gazoase. Această inovație prelungește în mod direct viața electrică și permite un design mai compact al camerei.

Ghid de instalare, operare și întreținere

Pentru a vă asigura că JCQD200E12EA02 funcționează conform specificațiilor sale pe toată durata de viață:

• Gestionarea termică: Asigurați-vă căldurarea sau un flux de aer adecvat, în special atunci când funcționează aproape de limita de 200 A. Utilizați pastă termică pe suprafețele de montare, dacă este specificat.
• Specificații de cuplu: Respectați cu strictețe valorile de cuplu recomandate pentru bornele de putere. Strângerea excesivă poate deteriora firele; strângerea insuficientă creează puncte fierbinți.
• Secvența de conectare a sarcinii: pentru sistemele cu circuite de preîncărcare, asigurați-vă că contactorul nu este responsabil pentru încărcarea directă a capacităților mari; utilizați o pereche de releu/contactor de preîncărcare.
• Inspecție regulată: În aplicațiile cu ciclu înalt, măsurați periodic căderea de tensiune între contactele închise în timpul funcționării la sarcină maximă. O tendință în creștere indică uzura contactului.

Contextul standardelor: de la sarcini industriale grele la cele derivate din domeniul aerospațial

În timp ce JCQD200E12EA02 îndeplinește standarde industriale riguroase, cum ar fi IEC 60947-4-1 , filozofia sa de proiectare este puternic influențată de cerințele de fiabilitate ale standardelor de contactoare de aviație militară . Managerii de achiziții ar trebui să rețină că specificațiile cheie, cum ar fi rezistența dielectrică (2,5 kV+), rezistența la vibrații și testarea coroziunii prin pulverizare de sare depășesc adesea liniile de bază industriale standard, oferind un nivel de asigurare mai ridicat pentru sistemele critice.

Întrebări frecvente (FAQ)

Î1: Care este diferența dintre versiunea „E” (îmbunătățită) și un contactor standard de 200 A?

R: Denumirea „E” din JCQD200 E 12EA02 indică de obicei îmbunătățiri precum sistemul nostru patentat de suflare magnetică, contacte de argint compozit de calitate superioară și arhitectură internă consolidată pentru o capacitate de rupere mai mare și o durată de viață electrică mai lungă sub sarcini inductive comune în pornitoarele motoarelor și comenzile motoarelor.

Î2: Acest contactor poate fi utilizat în paralel pentru aplicații cu curent mai mare?

R: Contactoarele în paralel este complexă și nu este recomandată în general fără o inginerie atentă. Partajarea curentului este rareori egală din cauza diferențelor minore de rezistență de contact, ceea ce duce la o unitate care transportă mai multă sarcină. Pentru curenți de peste 200 A, oferim soluții în liniile noastre de tren și produse industriale grele concepute special pentru astfel de sarcini.

Î3: Desemnarea „EA” (Economy Aerospace) implică un compromis asupra calității?

A: Absolut nu. „Economy Aerospace” se referă la un design optimizat pentru o producție rentabilă , fără a compromite performanța sau fiabilitatea de bază . Realizează acest lucru prin proiectarea pentru fabricabilitate (DFM) și ingineria valorii, făcând robustețea la nivel de antreprenor de avioane accesibilă pentru o gamă mai largă de aplicații industriale și aviatice de înaltă calitate .

Surse de referință

• Comisia Electrotehnică Internațională. (2020). IEC 60947-1: Aparatură de comutare și control de joasă tensiune - Partea 1: Reguli generale .
• Institutul de Ingineri Electrici și Electronici (IEEE). (2021). „IEEE 1818: Ghid pentru specificarea contactoarelor DC de curent ridicat pentru sistemele de baterii staționare.”
• Schimb de stivă de inginerie. (2023, 14 septembrie). „Considerații de proiectare pentru explozia magnetică în contactoarele de curent continuu de mare intensitate”. Utilizator: ElectroMechDesign. [Forumul tehnic online].
• Forum pentru echipamente grele pe Reddit. (2024, 18 ianuarie). „Date de fiabilitate pe teren: aprovizionare cu contactori DC 200A+ pentru aplicații miniere și feroviare.” u/GlobalProcurementSpec. [Fila forumului online].
• Colaboratori Wikipedia. (2024). „Arc electric”. Wikipedia, Enciclopedia Liberă . Preluat de la: https://en.wikipedia.org/wiki/Electric_arc
