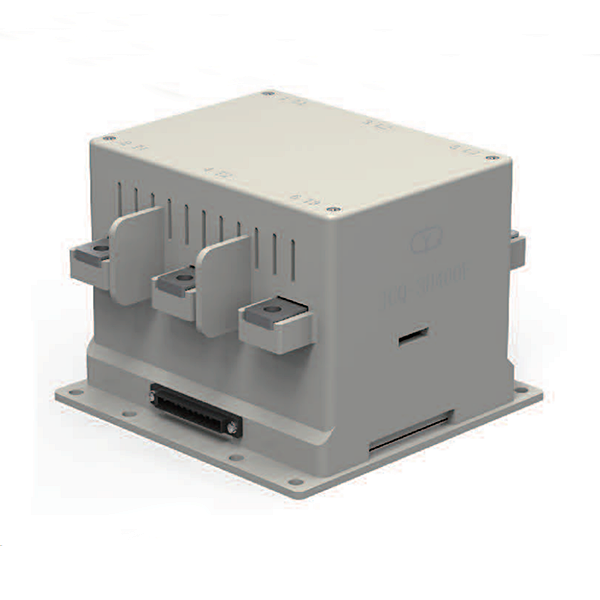

Contactor de aviație trifazat JCQ-3H400F: aplicații și considerații tehnice pentru sistemele de mare putere
În domeniul sistemelor aerospațiale, industriale și de transport de mare putere, distribuția trifazată a energiei AC este fundamentală. Contactorul de aviație trifazat JCQ-3H400F de la YM reprezintă o soluție critică pentru comutarea și controlul fiabil al acestor sarcini substanțiale de putere. Acest articol oferă o explorare detaliată a designului său, a aplicațiilor principale și a considerațiilor cheie de achiziție pentru cumpărătorii B2B implicați în specificarea componentelor pentru sisteme complexe, de înaltă fiabilitate.
Înțelegerea JCQ-3H400F: design și specificații de bază
Nomenclatura „JCQ-3H400F” este descriptivă: un contactor cu trei poli ( 3H ) cu un curent nominal de 400 de amperi pe pol, proiectat pentru fiabilitatea aviației ( F indică adesea un anumit grad de mediu sau de performanță). Este proiectat pentru a comuta alimentarea CA trifazată simultan și în mod fiabil.
Parametrii tehnici cheie și caracteristicile de proiectare
- Configurație poli: Trei poli principali, permițând conectarea/deconectarea simultană a tuturor conductoarelor de trei faze (L1, L2, L3).
- Curent de funcționare nominal (I e ): 400 A pe fază la o tensiune specificată (de exemplu, 115 V AC, 400 Hz sau 208 V AC, 60 Hz). Aceasta definește capacitatea sa de suport de bază.
- Tensiune nominală de izolație (U i ): de obicei 600 V sau mai mare, oferind o marjă de siguranță pentru vârfurile de tensiune ale sistemului.
- Tensiune bobină: Disponibil în tensiuni DC standard pentru aviație și industriale (de exemplu, 28 V DC) sau tensiuni AC. Dispune de o fereastră largă de operare pentru a asigura tragere în condiții de joasă tensiune.
- Stingere avansată a arcului: Fiecare stâlp este echipat cu un sistem optimizat de jgheab de arc pentru a stinge rapid arcul de curent alternativ la trecerea curentului cu zero, o caracteristică critică pentru durata de viață electrică a unui contactor trifazat .
- Construcție robustă: Construit cu materiale și etanșări pentru a rezista la vibrații, șocuri și temperaturi extreme necesare aviației militare și utilizării industriale grele, similar cu robustețea întâlnită la contactoarele noastre monofazate din seria JQ .
Aplicații primare și cazuri de utilizare
JCQ-3H400F este implementat în sisteme în care comutarea controlată și fiabilă a puterii trifazate mari este nenegociabilă.
1. Sisteme aerospațiale și aviatice
- Unitate de alimentare la sol (GPU) / Control extern de alimentare: Conectarea și deconectarea alimentării la sol trifazate a aeronavei.
- Controlul pachetului de aer condiționat: Comutarea compresoarelor trifazate de mare putere în sistemele de control al mediului (ECS) pe aeronave mari.
- Sisteme antigivrare și degivrare: controlează covorașele de încălzire sau elementele electro-termice care necesită o putere trifazată semnificativă.
- Controlul puterii pentru încălzitor de marfă și toaletă: gestionarea sarcinilor de curent alternativ de mare putere în cabinele aeronavelor comerciale și magaziile de marfă.
2. Feroviar și transport
- Controlul sursei auxiliare de tracțiune: comutarea alimentării la sistemele HVAC trifazate, compresoarele de aer și încărcătoarele de baterii de pe locomotive și vagoane de tren de pasageri.
- Controlul ieșirii invertorului static: gestionarea conexiunii de curent alternativ trifazat generat de bateriile de curent continuu la magistrala auxiliară.
3. Aplicații industriale și de testare
- Comutarea bancului de testare de mare putere: utilizată în rafturi pentru a aplica putere trifazată unităților testate (de exemplu, alte componente ale motorului de aeronave sau avionică).
- Controlul puterii mașinilor-unelte industriale: pentru mașini grele cu motoare mari trifazate în medii care necesită o fiabilitate ridicată.
- Distribuția energiei și a energiei: în aparatele de comutare pentru sisteme de energie regenerabilă sau distribuție de energie de rezervă unde se dorește fiabilitatea aviației.
Ghid pentru achiziții și specificații pentru cumpărătorii B2B
Selectarea și aprovizionarea unei componente precum JCQ-3H400F necesită o atenție deosebită atât factorilor tehnici, cât și comerciali.
Lista de verificare a specificațiilor critice
- Caracteristici de încărcare:
- Sarcini motor (AC-3): Specificați curentul de sarcină completă și curentul cu rotorul blocat (aprindere). Contactorul trebuie să fie evaluat pentru capacitatea de deschidere și rupere a pornirilor motorului.
- Sarcini rezistive (AC-1): Specificați curentul în regim permanent.
- Factor de putere: Înțelegeți factorul de putere de sarcină, deoarece afectează energia arcului și dimensionarea contactorului.
- Parametrii electrici ai sistemului: Tensiune (115/200V AC, 400Hz; 208/400V AC, 50/60Hz), frecvența și curentul posibil de scurtcircuit la punctul de instalare.
- Clasa de mediu: Nivel necesar de protecție împotriva vibrațiilor (de exemplu, DO-160 Cat S), interval de temperatură (de exemplu, -55°C până la +85°C) și etanșare (clasament IP).
- Tensiunea de comandă a bobinei: Trebuie să se potrivească cu tensiunea circuitului de control (DC sau AC). Luați în considerare consumul de energie și curentul de pornire al bobinei în sine.
- Contacte auxiliare: Determinați dacă sunt necesare contacte auxiliare NO/NC legate mecanic pentru feedback-ul de control, o caracteristică disponibilă și pe modele precum JCQ-1D1H400F .
Considerații cheie privind achizițiile
- Certificare și conformitate: Cereți dovezi de conformitate cu standardele relevante (de exemplu, MIL-PRF-6106, EN 50155 pentru șină, UL 508 pentru industria). YM oferă rapoarte complete de testare și certificate de conformitate.
- Costul ciclului de viață față de prețul inițial: Evaluați durata de viață electrică (numărul de operațiuni la sarcina nominală) și intervalele de întreținere așteptate. Un contactor de calitate superioară precum JCQ-3H400F reduce costurile de nefuncţionare.
- Capacitatea și auditabilitatea de producție a furnizorului: Poate furnizorul să demonstreze controlul asupra procesului lor de producție? Scara din fabrică și facilitățile YM, cu linii automate de înfășurare și asamblare pentru gama noastră de contactori de aviație , asigură o calitate constantă și trasabilitate.
- Suport tehnic și personalizare: Pentru integrările OEM/ODM, abilitatea de a obține suport de inginerie pentru modificări mecanice sau electrice minore (de exemplu, diferite tipuri de terminale, suporturi speciale de montare) este neprețuită.
- Reziliența lanțului global de aprovizionare: Evaluați aprovizionarea componentelor și capacitatea furnizorului de a menține aprovizionarea în timpul perturbărilor pieței.
Tendințele din industrie și contextul standardelor
Standarde relevante ale industriei
Operarea în industrii reglementate necesită respectarea unor standarde stricte:
- IEC/EN 60947-4-1: Standardul cheie pentru contactoarele și demaroarele de joasă tensiune, definind categoriile de utilizare (AC-1, AC-3 etc.).
- MIL-PRF-6106: guvernează fiabilitatea și testele de mediu pentru dispozitivele electromagnetice aerospațiale și de apărare.
- RTCA/DO-160: Specifică condițiile de testare de mediu pentru echipamentele aeropurtate.
- EN 45545-2 (Rail): Standard de protecție împotriva incendiilor care influențează alegerile materialelor pentru aplicațiile trenurilor .
Tehnologie și tendințe ale pieței
Peisajul comutării de mare putere evoluează:
- Utilizare sporită a puterii de 400 Hz: În aviație, sistemele de curent alternativ de 400 Hz sunt standard pentru reducerea greutății transformatorului și a motorului. Componentele precum JCQ-3H400F sunt optimizate pentru această frecvență.
- Electrificarea sistemelor auxiliare: Tendința către „Mai multe avioane electrice” (MEA) și propulsie electrică pe calea ferată crește cererea pentru contactoare trifazate robuste și ușoare.
- Cererea de fiabilitate mai mare a dronelor: Pe măsură ce contactorii mari de aviație pentru platformele de drone și eVTOL apar cu motoare trifazate de mare putere, nevoia de contactoare trifazate miniaturizate, de curent ridicat, crește.
- Integrarea monitorizării inteligente: Echipa de cercetare și dezvoltare a YM explorează tehnologia senzorilor încorporați pentru întreținerea predictivă, care ar putea fi aplicată la viitoarele proiecte de contactoare trifazate.
Focalizare: Motorii de achiziții pe piața din Rusia și CSI
Cumpărătorii din această regiune au priorități specifice modelate de climă și infrastructură:
- Performanță garantată în condiții arctice: funcționarea certificată la -60°C este critică, fiind necesare date de validare.
- Robustitate pentru rețelele vechi de 50 Hz și 400 Hz: trebuie să funcționeze fiabil atât pe sursele de alimentare standard industriale de 50 Hz, cât și pe cele aviatice de 400 Hz, care pot avea o calitate slabă a energiei.
- Rezistență fizică și funcționalitate: Designul trebuie să reziste la medii de întreținere dificile și să permită înlocuirea simplă.
- Documentație tehnică pe termen lung în limba locală: Disponibilitatea fișelor de date, manuale și rezumate de certificare în limba rusă.
- Parteneriat strategic pentru sprijinul local pentru proiecte: preferință pentru furnizorii care doresc să se implice profund în proiecte naționale mari, pe termen lung, în domeniul feroviar și aerospațial.
Cele mai bune practici de instalare, operare și întreținere
Procedura de instalare recomandată
- Verificare înainte de instalare: Verificați numărul modelului, tensiunea bobinei și verificați dacă nu există daune de transport.
- Montare: Fixați ferm pe o suprafață plană, amortizată de vibrații, folosind toate găurile de montare. Asigurați un spațiu liber adecvat pentru răcire și aerisirea arcului.
- Conexiune de alimentare:
- Utilizați bornele inelare sertizate de dimensiuni adecvate pentru toate cele trei faze și neutru/împământare, dacă este cazul.
- Strângeți toate bornele de alimentare conform specificațiilor exacte din fișa de date YM folosind o unealtă calibrată. Acesta este cel mai important pas pentru a preveni supraîncălzirea.
- Asigurați fazarea corectă (L1, L2, L3) dacă sarcina este necesară.
- Cablajul de control: Conectați bornele bobinei, respectând polaritatea bobinelor DC. Luați în considerare o diodă de protecție sau un supresor de supratensiune pentru bobinele DC conduse de dispozitive cu stare solidă.
Lista de verificare a întreținerii periodice
- Inspecție vizuală/termică: Verificați dacă există semne de supraîncălzire, coroziune sau contaminare. Folosiți un termometru IR în timpul funcționării, dacă este posibil.
- Verificare mecanică: Activați și deconectați pentru a verifica funcționarea clară și sincronă a tuturor celor trei poli.
- Măsurători electrice (în timpul unei revizii majore):
- Măsurați rezistența bobinei.
- Efectuați testul de rezistență a izolației (fază la fază și faze la masă).
- Verificați rezistența de contact (cădere în milivolt) pentru fiecare pol.
- Re-strângerea conexiunii: După primul ciclu de încălzire, verificați din nou cuplul terminalului.
Întrebări frecvente (FAQ)
Î1: JCQ-3H400F poate fi folosit pentru a comuta un motor trifazat direct pe linie (demaror DOL)?
R: Da, cu condiția să fie specificat corect. Pentru pornirea directă în linie, trebuie să selectați contactorul pe baza curentului de sarcină completă (FLC) al motorului și să vă asigurați că valoarea nominală AC-3 depășește FLC. Mai important, ansamblul demarorului (contactor + releu de suprasarcină) trebuie să fie coordonat pentru a proteja împotriva condițiilor de blocare a rotorului. JCQ-3H400F este adesea folosit ca componentă de comutare în astfel de ansambluri de pornire.
Î2: Care este diferența dintre JCQ-3H400F și un contactor industrial trifazat standard?
R: Diferențele sunt semnificative. JCQ-3H400F este construit conform standardelor de aviație . Este supus unor teste riguroase de mediu (vibrații, șoc, cicluri termice conform standardelor MIL/DO), utilizează materiale de calitate superioară pentru contacte și izolație și este fabricat sub un management strict al calității aerospațiale (AS9100). Un contactor industrial standard nu este proiectat pentru a supraviețui mediului dur sau pentru a îndeplini cerințele de fiabilitate ale unei aeronave sau ale unui tren de mare viteză.
Î3: Avem nevoie de un contactor trifazat de 400A, dar cu o bobină de 115V AC pentru un panou industrial. Acesta este disponibil?
R: Da, personalizarea este un punct forte la YM. În timp ce tensiunile standard ale bobinei sunt adesea DC, lucrăm în mod regulat cu clienții OEM pentru a furniza tensiuni personalizate ale bobinei (cum ar fi 115V AC 60Hz) pentru a se potrivi cu sistemele lor de control. Acest nivel de modificare face parte din valoarea pe care o oferim ca producător integrat cu o echipă puternică de cercetare și dezvoltare și linii de producție flexibile.
