Ghid de instalare a contactoarelor de aviație seria JCQ: Proceduri profesionale pentru aplicații militare

Publicat: 20 mai 2024 | De: Echipa tehnică YM Electronics

Instalarea corectă a contactoarelor din seria JCQ asigură performanțe optime în sistemele de aviație militară

Rezumat

Acest ghid cuprinzător de instalare acoperă procedurile esențiale pentru contactoarele de aviație din seria JCQ , inclusiv modelele JCQ-1D1H400F, JCQ-1D400F și JCQ-3H120M. Instalarea corectă este esențială pentru obținerea performanței nominale, a fiabilității și a duratei de viață în aplicațiile militare și aviatice.

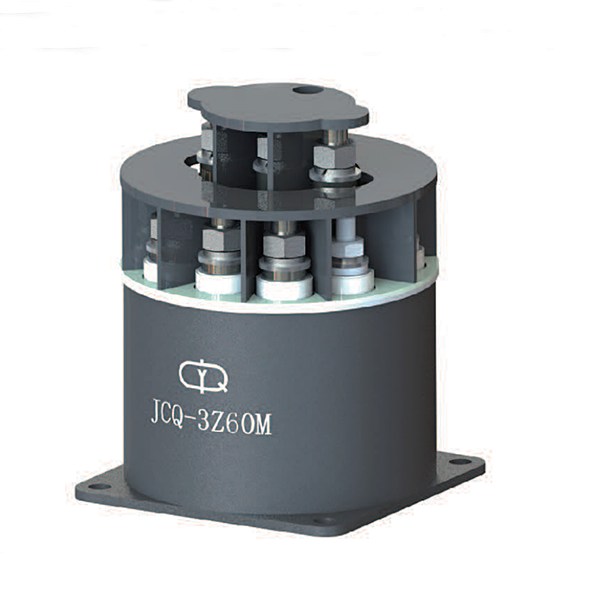

Prezentare generală a produsului din seria JCQ

Specificații cheie:

JCQ-1D1H400F: 400A continuu, 28V DC, configurație DPDT
JCQ-1D400F: 400A continuu, 28V DC, configurație SPST

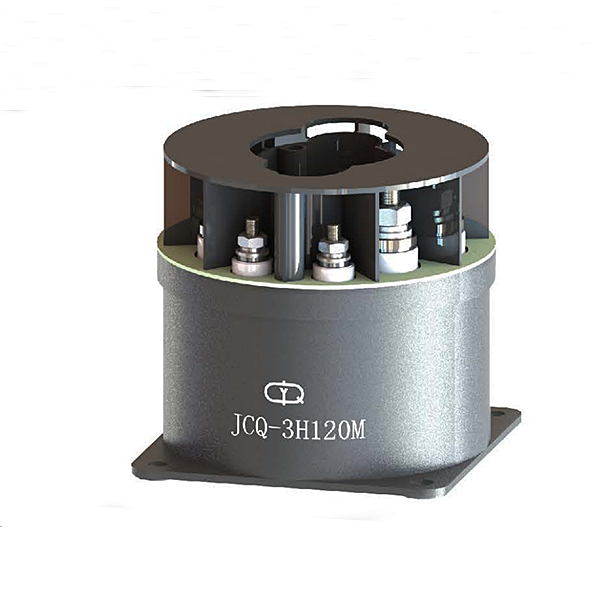

JCQ-3H120M: 120A continuu, 28V DC, design trifazat
Temperatura de funcționare: -65°C până la +125°C
Rezistență la vibrații: 15G per MIL-STD-810
Durată de viață electrică: minim 50.000 de operațiuni

Acești contactori sunt adesea integrati cu relee metalice militare și senzori de aviație în sisteme complete de alimentare.

Cerințe de pre-instalare

Măsuri de siguranță:

Deconectați toate sursele de energie și verificați starea de energie zero
Folosiți echipament individual de protecție (EIP) adecvat
Urmați procedurile de blocare/etichetare pentru echipamentele militare
Asigurați o ventilație adecvată în zona de instalare

Instrumente și materiale necesare:

Cheie dinamometrică (calibrată)
Instrumente adecvate de sertizare a sârmei
Multimetru pentru testare de verificare
Hardware de montare specificat
Curățător de contacte electrice

Procedura de instalare pas cu pas

Pasul 1: Pregătirea montajului

Verificați că suprafața de montare este curată, plană și fără contaminanți
Asigurați un spațiu liber adecvat pentru răcire (minimum 50 mm pe toate părțile)
Verificați alinierea orificiilor de montare cu baza contactorului
Dacă este necesar, aplicați compus anticoroziv pe suprafețele de montaj

Pasul 2: Instalare mecanică

Poziționați contactorul pe suprafața de montaj
Instalați hardware-ul de montare (de obicei șuruburi M8)
Cuplul conform specificațiilor (8-12 Nm pentru majoritatea modelelor)
Verificați că nu există solicitări mecanice pe corpul contactorului
Verificați alinierea corectă și fixarea sigură

Pasul 3: Conexiuni electrice

Îndepărtați firele la lungimea specificată (consultați manualul tehnic)
Utilizați unelte de sertizare adecvate pentru conexiunile terminale
Conectați mai întâi cablurile de alimentare, apoi circuitele de control
Aplicați cuplul specificat șuruburilor terminale (de obicei 4-6 Nm)
Verificați că toate conexiunile sunt sigure și izolate corespunzător

Pasul 4: Etanșarea mediului

Instalați sigiliile de mediu conform manualului
Verificați integritatea etanșării și așezarea corectă
Dacă este necesar, aplicați compuși de etanșare specificați
Verificați dacă există goluri sau puncte potențiale de scurgere
Finalizarea sigilării documentului

Pasul 5: Testarea inițială

Verificați rezistența bobinei (în limita a ±10% din specificație)
Testați rezistența de izolație (>100MΩ la 500V DC)
Verificați rezistența de contact (<50mΩ inițială)
Efectuați testul de funcționare fără sarcină
Documentați toate rezultatele testelor

5 considerente cheie pentru achizițiile rusești

1. Conformitatea cu standardele GOST

Verificați compatibilitatea cu standardele aviației rusești, inclusiv specificațiile din seria GOST RV pentru echipamentele militare.

2. Compatibilitatea sistemelor vechi

Asigurați compatibilitatea cu sistemele electrice existente de aeronave și echipamente militare rusești.

3. Cerințe de documentare

Documentație tehnică completă în limba rusă cu certificări GOST.

4. Performanță climatică extremă

Verificarea funcționării în condiții de frig extrem comună în regiunile rusești.

5. Fiabilitatea lanțului de aprovizionare

Furnizare și sprijin constant pentru programele de întreținere militară pe termen lung.

Testare și verificare post-instalare

Teste necesare:

Test de rezistență dielectrică: 1500 V AC timp de 1 minut
Test de rezistență la contact: Maxim 100mΩ după instalare
Test de funcționare: minim 50 de cicluri în condiții de gol
Test de creștere a temperaturii: Monitorizați în timpul funcționării inițiale
Test de vibrații: Verificați performanța în condiții simulate

Pentru sisteme complexe, integrați testarea cu releele plăcii PCB și componentele de control.

Standarde și certificări aplicabile

Standarde militare

MIL-STD-704: Energie electrică a aeronavei
MIL-STD-810: Testare de mediu
MIL-STD-461: Cerințe EMI/EMC

Standarde de aviație

DO-160: Condiții de mediu
AS9100: Managementul calității
RTCA DO-178: Considerații software

Standardele rusești

GOST RV: Echipament militar
GOST R: Standarde naționale
OST: Standarde industriale

Instrucțiuni de întreținere și inspecție

Inspecție de întreținere a contactorului

Program de întreținere regulată:

Lunar: inspecție vizuală, verificare conexiuni
Trimestrial: Măsurarea rezistenței de contact
Bianual: testare operațională completă
Anual: inspecție și curățare cuprinzătoare

Luați în considerare întreținerea complementară pentru releele de putere industriale aferente din sistem.

Capabilități de producție electronică YM

Facilități de producție

O unitate de peste 20.000 de metri pătrați cu linii de producție militare dedicate, echipamente avansate de testare și zone de asamblare climatizate.

Sisteme de calitate

Managementul calității certificat AS9100, teste 100% electrice, trasabilitate completă și audituri regulate de la terți.

Cercetare & Dezvoltare

Peste 50 de membri ai echipei de cercetare și dezvoltare cu experiență în sistemele electrice de aviație, deținând mai multe brevete în proiectarea contactoarelor.

Tendințe curente în industrie

Creșterea cererii pentru cote mai mari de curent în aeronavele moderne
Integrarea capabilităților de monitorizare inteligentă
Dezvoltarea de modele mai ușoare pentru aplicații UAV
Protecție sporită a mediului în condiții dure
Materiale avansate pentru o durată de viață extinsă

Aceste tendințe influențează dezvoltarea noastră de relee cu stare solidă de ultimă generație și de noi relee de energie .

Întrebări frecvente

Ce valori de cuplu ar trebui utilizate pentru instalarea seriei JCQ?

Șuruburi de montare: 8-12 Nm, șuruburi terminale: 4-6 Nm. Consultați întotdeauna manualul tehnic al modelului specific.

Contactoarele JCQ pot fi instalate în orice orientare?

Se preferă montarea verticală. Montarea orizontală necesită suport suplimentar și poate afecta răcirea.

Ce protecție a mediului este asigurată?

Etanșare echivalentă cu IP67 pentru protecție împotriva prafului și imersiei temporare.

Sunt necesare instrumente speciale pentru instalare?

Sunt necesare unelte electrice standard de aviație plus chei dinamometrice calibrate.

Ce documentație este furnizată?

Manuale complete de instalare, ghiduri de întreținere, proceduri de testare și documente de certificare.

Referințe

Departamentul Apărării. (2023). MIL-STD-704F: Caracteristicile puterii electrice a aeronavei.

SAE International. (2023). AS9100D: Sisteme de management al calității pentru aviație.

Autoritatea Aviatică Rusă. (2024). Standardele GOST pentru componentele aviatice.

Manual de întreținere a aviației. (2024). Proceduri de instalare a componentelor electrice.
